Подварить арки на авто
Переварка АРКИ часть 2. Конец кузовной сварки.
Вот и подошли к концу сварочные работы. По сварке осталось разве что задняя банка глушака (внутринности сгнили, сам целый, буду прямоток мутить), да крепления заднего бампера приварить.
Тема для тех кто столкнется с ремонтом арки из-за того что она сгнила.
Что для этого нужно кроме сварочного оборудования:
— Образец (в моем случае, живая левая арка), если и вторая арка накрылась то делайте сначала одну, потом симметрично вторую. Даже если у вас есть «протезы» (новый или донорский ремкомплект) всеровно выставить нужно одинаково.
— Метал 1мм черновой
— Рулетка
— Маркер
— Ножницы
— Ровные руки
— Болгарка
Итак, первым делом вымерил на правой арке точку стыка арки и кузова (она же самая удаленная точка). Процесс измерения занял 2 минуты, но расписать его займет больше… В итоге выставил на больной арке точку куда я буду идти со стороны двери и задницы.
Далее вырезается лишнее и вваривается «слизняк», она же дуга. Приваривается сплошным швов к подарочнику. Все должно быть герметично, не забываем что дырки замазывают либо на продажу либо упоротые. Сплошной шов ложиться когда деталь прихвачена, путем «играния кнопкой» дабы не перегреть (может повести либо прожечь).
Перед тем как приварить, я минут 15 сидел возле левой арки выгибая полоску размером 35мм, дабы она приняла форму нужной дуги, потом очертил линию 25мм от края, к этой линии дальше я приварил астольные две латки, а торчащие 25мм отрезал болгаркой.
Первые латка была поверх кузова, вторая перешла уже на уровень, третья полностью за подлицо. Все из-за смещения арки начиная с ее центра, и даже на торчащуу часть латки придеться кинуть порядочно шпакли, но главное что края идентичны правой стороне.
В итоге вот что получилось
Далее будет не интересная рутина — шлифовка швов болгаркой, и нанесение шпатлевки с покраской.
Если столкнетесь с переваркой арки и варить будете не вы, то обязательно следите что б было все герметично! Никаких точек, только цельный шов! Если горе сварщик будет варить точками и «клык на пидора давать» что так и надо — смело выбивайте ему его!
Ремонт арок.Отчет на примере EG\EK
Опишу процесс ремонта арок на примере Honda Civic EG\EK
Возможно, для некоторых будет открыта новая планета, другие предложат свой вариант, главное чтобы ремонт был максимально приближен к заводскому исполнению.
Важно: Прежде чем сваривать что либо, внутренние полости, до которых будет трудно добрать, нужно загрунтовать эпоксидным грунтом, желательно в пару слоев.
Внешние арки
Тут просто, есть ремкомплекты, кто говорит что они гавно, металл гавно, геометрия гавно и вообще жизнь гавно, я с ним не согласен. Но и спорить нет смысла, если арки сделаны из вторсырья, кто учился в технических университетах, знает о расположении зерен, структуре металла и т.д. Поэтому этот вопрос сюда не относится.
Есть ремкомплекты покрытые тонким слоем цинка, это скорее вместо транспортировочного грунта, чем для полной защиты, но тем не менее лучше чем просто транспортировочный грунт.
Способы ремонта
1)Есть кромкогиб, загнул на ремкомплекте или сток арке кромку. Приварил
2)Можно наварить пластину на внутреннюю часть, тем самым эмитировать кромкогиб
3)Наварить внахлест
В идеале, ремонт 1 и 2, самые правильные, при идеальной работе, шпатлевка минимальна и должна быть не более 1 мм. Но сам процесс тяжелее чем номер 3, так как нужно постоянно ловить линию, чтобы не завалить сток арку и ремкомплект внутрь. Нужно либо иметь помошника, или упоры с обратной стороны. В итоге часто лишние 1-2 мм уходят внутрь и шпатлевки становиться больше.
В процессе работы, с каждым разом, меня все больше склоняет к себе ремонт 3. Так как, ровные четверти, пока не встречал, то там варили, то была вмятина и т.д. В итоге, делая внахлест на мм 3-5 можно очень точно «поймать» линии четверти, практически невозможно сдавить сток арку (но с умом подходить нужно)
В итоге такого подхода, шпатлевка ложиться только на толщину металл ремкомплекта арки, т.е. 0,8 — 1 мм. Что очень хорошо.
Далее о сварке. Ее необходимо осуществлять точками с разрыв около 5 см и так до полного заполнения. Только такой ремонт можно проводить сваркой, иначе металл поведет и будут волны.
Ремонт внутренней арки
Тут тяжелее, нет ремкомплектов, нужно колхозить, но хорошо и близко к заводским параметрам.
Можно использовать 2 варианта:
1) внутренняя полу арка от ВАЗ 2109, е сди нужно заменить 5-10 см ширины арки
2) внутренняя полу арка от Нивы, можно всю арку заменить
Ремонт на примере полу арки от ВАЗ 2109
Далее смотрим на фото
Я делю арку на 4-6 элементов, чтобы максимально повторить форму внешней арки.
Сначала привариваю элемент 3, к кромке внешней арки, максимально близко к внешнему краю.
Потом прижимая края свариваю новый элемент и старый. И так повторяю с элементами 4, 5, 6.
Элементы 1 и 2 можно заменить одним элементом 7. Именно такой он формы с завода.Но его сложнее сделать, чем сварить кусок 1 от арки ВАЗ 2109 и сделать элемент 2.
Таким образом внутренняя арка приобретает форму внешней и сваривается по кромке.
Сварка точками по кромке внешней и внутренней арке обязательно! Это предает жесткость кузову и в месте арок и они не скрипят трясь друг о друга!
Сварка точками максимально близко к внешней кромке, необходимо затем, что после всех сварочных работ, срезает 1-1,5 см кромки арки, до сварки, тем самым уменьшается участок скопления грязи и последующего гниения арки!
Но все это бесполезно без обработки оголенного металла.
В идеале это так:
1) кислотный грунт
2) акриловый грунт
3) эпоксидный грунт
4) шовный герметик
5) антигравий
6) смесь на основе битумной, акриловой или другой мастики, но главное чтобы этот состав был эластичным. Как пример можно такой сварить из резино-битумной мастики и пушсала. Состав будет эластичным и не даст влаге проникнуть к грунту, а сверху еще раз покрыть резино-битумной мастикой, она затвердеет и будет хороший защитный слой от механического воздействия.
С внутренней стороны достаточно только кислотным грунтом, акриловым и любым антикорным составом (мовиль, тектил и т.д.)
Главное чтобы грунт попал в стык, внешней и внутренней арки. Обычная кисть в этом деле хорошо справляется. Кислотный грунт жидкий, он проникнет в щели, а вот акриловый лучше пожиже разбавить и нанести в 2 слоя.
Ремонт арок
Дело было в отпуске, делать было нечего… Арки на этой машине уже достались «бывалые» — предыдущий владелец что-то там подваривал, а у меня руки так и не дошли отремонтировать их сразу и аркам пришлось перезимовать. Прошлым летом они выглядели куда лучше.
Жестянщик, который ремонтировал зимой Форд Эскорт, наотрез отказался ремонтировать арки у субарика, так как:
1. Ремкомплекта арок на импрезу не существует.
2. Арки с донорской машины обычно в плачевном состоянии.
Делать арки с «нуля» жестянщик отказался тоже. Возможно существует какой-то комплект ремонтных арок с других машин, который после минимальной (а может и вовсе без) модификации годится и на субару, но я таковых не нашёл. Если кто знает — посоветуйте на будущее.
Так как жестянщик меня «отшил», запугав тем, что через год даже после ремонта может пойти ржа в местах сварки, поэтому я решил отделаться минимальными финансовыми вложениями, чтобы продлить их жизнь.
Вот арки до ремонта:
Почитав интернет, да и послушав знакомых, было решено арки почистить и отремонтировать используя стекловолокно. Заодно и проверим теорию о том, что отремонтированные таким образом арки долго не живут.
Момент чистки арок песком (пескоструйкой) я запечатлеть на фотик не успел. После чистки, после которой образовалось несколько сквозных дыр, арки были сразу же замазаны эпоксидным грунтом, чтобы приостановить процесс коррозии.
Процесс ремонта начался с восстановления утраченных кусков арок стеклотканью с эпоксидной смолой. После чистки арок и обезжиривания, внутренняя поверхность арок была промазана эпоксидной смолой, на которую я стал накладывать куски пропитанной в смоле стеклоткани.
Результат этой творческой работы можно увидеть на фото снизу — арки наконец-то получили недостающие части.
После этого из стекловолоконной шпатлевки были сделаны формы арок, которые приняли окончательный облик после нанесения финишной шпатлевки. После примерки бампера оказалось, что правая арка (которой больше всего досталось) оказалась чуть не по размеру, который я быстро подогнал (хорошо, что это обнаружилось до, а не после покраски). Отфотографировать процесс шпатлевания я забыл, но хочу заметить, что все эти работы проводил сам впервые под чутким руководством товарищей на опыте.
Загрунтованные арки ниже на фото.
На следующий день после грунта, мною (опять же под чутким руководством) была проведена последняя операция по шлифованию под покраску и ближе к вечеру я уже торжественно заклеивал машину для покраски.
Так как сам я не красил, то смог немного пофоткать процесс окраски и запастись терпением, чтобы на следующий день увидеть результат работы.
На следующий день приехал, собрал машину. Надо будет позже отполировать насевшие на лак пылинки, да и отполировать всю тачку целиком, чтобы окрашенные арки в глаза не бросались. Осталось промазать ниши арок каросолом, чтобы защитить их от непогоды.
Параллельно с ремонтом арок я ещё занимался ремонтом бамперов (передний и задний) и их подготовкой к покраске. Они уже лежат подготовленные и ждут своей очереди (не успели их покрасить вчера, так как было уже очень поздно) и я напишу об этом отдельно.
В заключение хочу сказать, что эксперимент начался — посмотрим сколько отходят арки после такого ремонта, так как в интернете информация противоречивая, да и отзывы знакомых разные. Кто-то ставит на то, что ржа появится уже после первой зимы, с другой стороны ремонт со сваркой тоже не гарантирует безукоризненный результат. Я надеюсь, что арки в таком виде ещё поживут, но настроен скептически — думаю, что внутри арок ржа всё таки осталась и она будет прогрессировать, поэтому, наверное, в идеале, надо было не пескоструить, а просто отрезать напрочь всё с намёком на ржавчину, и уж тогда «рисовать» арки с нуля. Но такие радикальные меры можно применять, когда будет побольше опыта, а пока — получилось дешево и сердито.
Хочу выразить отдельную благодарность Максу IXT и Ринальду.
Subaru Impreza 1999, 125 л. с. — кузовной ремонт
Машины в продаже
Комментарии 39
Привет, скажи на сколько хватило?
Привет. Посмотрел по бортжурналу. Около 5 лет. Но сгнили не арки, а лонжероны. Владелец сказал держались на звукоизоляции (вибропласте). Арки конечно покрылись ржой в тех местах, где или не обрабатывали или тяжело было добраться, но ездить было можно. Менял он лонжероны целиком с арками. Нашел более менее живую машину и переварил в деревне.
Мне в сервисе на б14 дырку в арке перед зимой ремонтировали — весной помыл машину и уже вздулась краска. И это в сервисе! А тут я сам делал вообще без опыта.
Привет. В машине сгнили лонжероны в конце концов. Держались на виброизоляции stp которой я клеил багажник изнутри. Он нашёл потом донорские задние части лонжеронов целиком с арками и переварил полностью.
Вообще я кажется писал уже кому то, что арки выглядели нормально. Проблемы начались в тех местах где они были плохо отпескоструены, либо не пескоструены вообще.
Надо фотки поискать
Ну в принципе картина ясна, если хорошо подготовить то можно и так ремонт делать, спасибо за ответ)
Тут местные говорят что можно использовать передние крылья по диагонали как донора для задних арок. Может такой вариант попробовать и переварить?
Ну на субаре может и можно а на моем ниссане точно не прокатит такое, у меня передние более дутые чем задние
Ааа блин я думал субарик.
Мне бывший владелец прислал фотки арок — он их переделывал. Сдклаю новую запись
у меня есть записи в блоге этой машины о жизни отремонтированных арок. самая большая проблема это нормально отпескоструить изнутри. человек при пескоструе не снимал колеса чтобы нормально подлезть поэтому арки нормально обработать не смог. вторая причина — неправильный грунт. мне было сказано эпоксидный. на самом деле там был какой то простой (я об этом уже узнал потом когда через несколько недель к малярам приехал. и на машине ездил в мокрую погоду с загрунтованными арками). третья — не обработали арки полностью. у мест где молдинг не пескоструили.
поэтому через год вылезли точки (небольшие) в местах где не пескоструили снизу у молдингов. а через 2 года появился пузырь на отпескоструенном месте. с каждым годом добавлялось немного вздутостей в вокруг дырок.
насколько я знаю, следующий владелец вскрыл арки прошлым летом потому что варил задние лонжероны и арки захватил за компанию тк они потеряли товарный вид.
стекломат не использовал потому что показалось что он слишком грубый для этих работ плюс ко всему я делал это первый раз в жизни. нюансов технологий не знаю. опыта мало. для первого блина комом на век жизни машины последующие годы после ремонта хватило. тем более никто из жестянщиков не гарантировал (если бы арки переваривали) что ржа не почвится в течение года.
молодца. если внутри всё цело то пойдет. если нет, то при боковом ударе пп…ц будет
Вот по аркам хочу пост написать финальный пост, тк машину поставил в продажу и уже не получится мониторить процесс их жизни. Завтра сфоткаю и напишу опус.
Посмотрел пост, и прям вижу свои фото с такой же бедой боролся, всё в точноси)
Интересный материал! Стою перед таким же вопросом. какие нужно материалы? Я думал взять шпакльовку с содержанием стекловолокна но незнаю как она будет держатся? Хочу по Вашому методу.
Процес 1. удалить очаги корозии(понятно)
2. Погрунтовать(каким грунтом)
3. лепить арку (стекловолокно с эпоксидкой, как ето купить что именно нужно)
4, дошпаклевать(простой шпаклевкой)
5 грунтовать (какой грунт)
6 красить ( краска под цвет машины
Очень спасибо! Удачи!
1. коррозию удалять только пескоструем везде где есть ржа. Если даже маленькое пятно — тоже. Изнутри и снаружи. У меня где было трудно добраться или вообще не чистили — вылезло через год немного.
2. Грунт КИСЛОТНЫЙ. Двухкомпонентный. Продается в малярных магазинах. На розлив вроде не продается — только в литровых банках (или бОльшей емкости). Обработать сразу после пескоструя прямо там же. Просто смешать и кистью обильно пройтись.
3. Стекловолокно есть двух видов — стеклоткань (выглядит как ткань, различается толщиной, надо брать самую тонкую) и стекломат — склеенные меж собой обрезки стекловолокна. Покупаешь к этому делу эпоксидную смолу с отвердилетем. Лучше выливать смешанную смолу в ванночку, куда класть куски стекловолокна и стеклоткани на пропитку. Много сразу не смешивай, а то не успеешь наложить, а оно затвердеет. Кистью мажешь сперва кузов, на него накладываешь стекляху. Вовнутрь арки — стекломат, наверх — стеклоткань в 1 или 2 слоя. Стекломата вовнутрь можно много ставить — хоть всю арку прокладывай. Главное хорошо промазать и выгнять воздух, чтобы держало. Оставить сохнуть сутки.
4. шпаклевать шпаклевкой со стекловолокном сперва — для формы. Много не накладывай, а тонкими слоями. Сохнет она быстро. Если сразу много наложишь — замучаешься снимать слои — она плохо шкурится. Потом сверху обычной мелкозернистой и тогда уже мелкой шкуркой доводишь до совершенства. Слои шпаклевки должны заходить на краску обязательно, причем сильно, чтобы переход не был заметен. Краску предварительно заматовать в тех местах.
5. грунт автомобильный двух компонентный.
Спасибо за детальное описание!
Когда то ездила на импрезе, арки за полгода сгнили в ноль из маленького жучка. Ремкомплектов действительно нет. Но на эту импрезу абсолютно идентичны арки с Toyota Carina E. И по ценнику встали всего лишь 40 уе за 2 =)
Ремонт задней арки.
Всем здрасти.
Если не ту камеры для покраски авто то лето вам в помощь)
Короче задние арки у уже не сколько раз подкрашивал с балончика чтоб ржи не было видно, и все бы не чего но когда после покраски через месяц это все дело опять вылазило то стало ясно что метал там уже на сквозь ржавый. И вот этим летом я решил что надо пробовать делать латками арку или рем вставку приваривать.
Причем слева сторона послепокраса держалась без проблем а вот с правой стороны всегда за месяц все вылезало.
Правая сторона:
И часть порога внизу возле арки тоже уже было не в лучшем виде.
Ну ща думаю щеткой пройдусь очаги уберу да и заплатки не большее сделаю…ага…Начал с щетки закончил болгаркой.Вырезал все до металла который был без корозии.

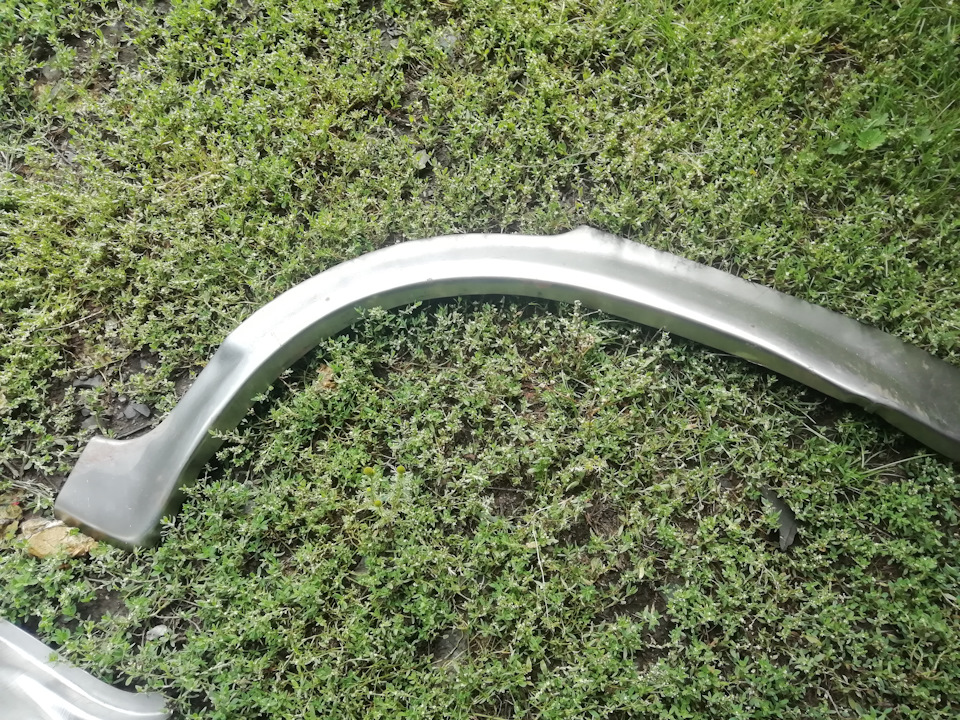

Все вырезал, поехал в магаз за рем вставкой, купил сразу на 2 стороны(100 руб за одну), кинул в багажник их приехал домой и думаю…что я за г.но купил…Начал рассматривать, и понял что как будто ее гнули просто с помощью плоскогубцев вся кривая, на кантики размер разный короче такое чудовище я ставить не стал…
Потом давай искать что может предложить нам интернет…Можно купить полностью сторону ваз 2109, с ней конечно проблем вообще мало будет т.к это оригинальная запчасть, просто отсверливает крыло и ставим, но цена в 6к как то не готов был к такому.
Можно купить заднюю часть от ваз 2109 или 2114 б.у но опять же ее нужно искать и найдешь ли ее в хорошем состояние не известно.
Начал искать какие есть еще рем вставки, нашел на сайте базаваза рем.вставку ваз 2109 большую, но опять же доставки у них на сайте не было есть только самовывоз в омск что то ехать не хотелось( Пошел узнавать что есть в нашем магазине в деревне, и как же я удивился когда узнал что запчасти они заказывают из омска…ооооооооооооооддддддддааааааааа…посмотрели есть ли у них такой товар, он был в наличии решил сразу на 2 стороны заказать и то мало ли.Подождал неделю и рем.вставки были у меня.Арки вышли в 2к.

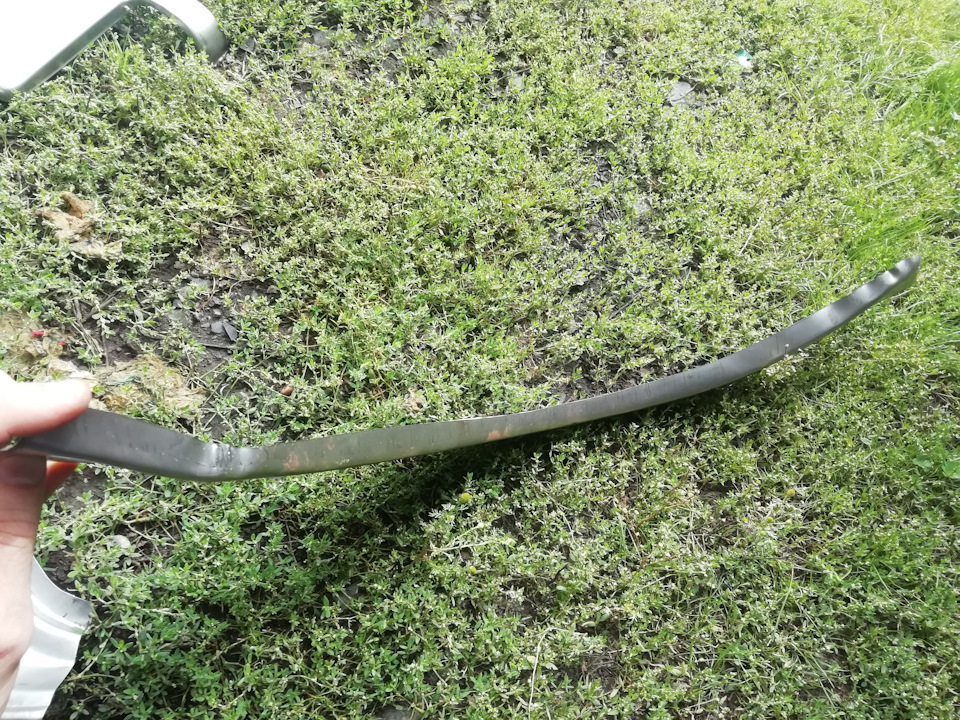

Это тоже не идеальная штамповка так как есть не много разные изгибы и не большие недожимы, но все равно она мне больше понравилась чем за 100 руб)))на этой штамповки хоть контик равномерный был по всей длине.
Ремонт арок навсегда.
Задние арки — это слабое место любого автомобиля! Меня каждый раз умиляет картина, когда при ремонте задних арок латается внутренняя арка, за тем к ней пришивается заводская рем.вставка крыла. Вам не надоело наступать на одни и те же грабли? Это за 3-5лет все равно сгниет по любому! Делайте навсегда, это на самом деле и проще, и быстрее! А про «гарантию» я вообще молчу, с такой аркой и за 20 лет эксплуатации ничего не случится…
Для тех кто не понял смысла такого ремонта — добавил рисунок. Пропадает двойной металл — вечный очаг коррозии.
И еще: арку колеса можно легко срезать до 5 см. Просто рем.вставка становится выше.
Комментарии 101
арки пороги можно искать тут kuzov-ru.ru/
я новичок в этом делепервый опыт ремонта кузова. там между крылом и внутренней аркой зазор был мм 3 я его и замазал а так на прихватках серез 5-7 см позже фото могу скинуть
А зачем сплошной шов герметиком? Я Хамрайтом крашу прямо по голому металлу. Если подкрылки есть — лет десять можно не волноваться…
Вечные это из стекловолокна, а эти один черт заржавеют и погниют.
Особенно если плохо подготовят.
Ну а так да, как альтернатива.
А че? так можно было чтоль?)))))
Странненько. А в чем разница от других ремонтов. Всегда 2слойка убирается, не?
Я было подумал будет арка из титана или на худой конец из нержавейки AISI-316 приваренная тигом, а тут вон оно чо оказывается.
Пластиковое заднее крыло на стекольном герметике будет вечно)
Я было подумал будет арка из титана или на худой конец из нержавейки AISI-316 приваренная тигом, а тут вон оно чо оказывается.
Тут нанотехнологии, Сколково в действии.
Не всё так однозначно.Это вариант ремонта.Прокатило и ладно, а вот с серьёзно гнилой внутренней арки так не прокатит.
А в чем проблема? Вырезать гниль и внутреннюю арку нарастить. Тут сам способ указан, что бы не хренячить 2ой металл на арке.
Чтоб не гнили арки нужно ставить оцинкованные крылья. Все остальное это самовнушение.
Если делать пост о вечных арках, то надо показывать и весь процесс обработки после ремонта вплоть до покраски. А вообще если это так продляет жизнь, то почему же передние крылья сгнивают на ланосе вместе с задними?
совершенно верное замечание
Выложу свою работу в блоге(как закончу).Как раз по теме арок и порогов.С обработкой обоих металлов с наружной и внутренней сторон.
Люди! Что вы здесь критикуете и спорите?! ЭТА арка переживёт ЭТУ машину кратно. Что, в общем-то, и требовалось.
Ыыыыыы андатры съели!
Вобще не понял, чем этот ремонт отличается от стандартного.
Нету двойного металла.
Вобще не понял, чем этот ремонт отличается от стандартного.
Да просто выпендрится захотелось… А не прокатило. Описан просто частный случай, очень удобный для того, чтоб выпендриться. Только все рушится, если арка подгнила больше чем на сантиметр от края…
Будет гнить из нутри.
Ваши швы 100 % пропускают влагу. Значит подымет краску рано или поздно.
Итого вывод- главное изнутри закрыть меттал и шов.
То что мои швы пропускают влагу — это даже для меня новость!
а в чем разница? а если внутренняя часть арки в труху чуть более чем полностью, то что к чему прихватывать?
Тогда в последний путь, или терпение и труд…
а в чем разница? а если внутренняя часть арки в труху чуть более чем полностью, то что к чему прихватывать?
Ну внутреннюю часть ты подводишь куском металла в виде серпа от живого участка до нужного места, свариваешь его с крылом, а затем по верху крыла или в торец варишь ремвставку.
это какой то очень частный случай, если на внутренней арке гнили пол сантиметра… и разницы особо в итоге всеравно не вижу. только что немного времени экономится. но опять же, это очень частный случай. если внутри сантиметров 5 прогнило, а то и больше, то что к чему варить.
Я и говорю о ситуации когда отгнило сантиметров 5 — делаешь серповидную ремвставку по бумажному шаблону и варишь ее к живым остаткам арки, а если там всего 5мм, то просто подрезаешь гниль, подбиваешь изнутри к крылу и привариваешь. А так даже 5см это еще ерунда, бывает приезжают когда уже пол арки нет :))) Вот там начинается веселье с изготовлением нужных частей :))
так и я про тоже.
я не вкуриваю только к чему тут автор развел «Меня каждый раз умиляет картина, когда при ремонте задних арок латается внутренняя арка, за тем к ней пришивается заводская рем.вставка крыла. Вам не надоело наступать на одни и те же грабли?», если все сделал как все…
Я тоже не вкурил, видимо он просто претендует на звание изготовителя навсегдашних арок… Ну я эту тему так понял. Когда стал расписывать автору, что тут по сути то же, что у всех, на меня просто плеснули желчью…
И чего тут навсегдового? Те же яйца, только вид сбоку — конструктивно ничего не поменялось, карман для гнили как был, так и остался, просто поднялся на сантиметр-два выше, ремвставка из обычной холоднокатки, которая сгниет быстрее, чем родная кузовня. Те же самые 3-5лет. Покупные ремвставки современные хотя бы из оцинкованной жести идут, те же Клоккер-Полкар, они хотя бы живут после ремонта, а обычный дешевый лист умирает быстро…
Да, карман остался, открытый для обработки. Закрытая полость исчезла! Что еще не нравится?
Куда она исчезла — ты же просто перенес ее выше, плюс еще положил два шва, которыми ослабил металл в плане коррозионной стойкости. Да и где я писал, что мне не нравится — я просто описал последствия этого ремонта, что это то же самое, что приварка обычной ремвставки…
Да, я ослабил двумя швами. Это намного хуже, чем приварка обычной рем. вставки! Я просто перенес ее выше. Последствия моего ремонта тебя беспокоить не должны, ты лучший из мастеров!
И к чему этот негатив? Не можешь воспринимать критику? Тогда зачем вообще что-то постить? Чисто чтобы потом людей своей желчью заливать?
И чего тут навсегдового? Те же яйца, только вид сбоку — конструктивно ничего не поменялось, карман для гнили как был, так и остался, просто поднялся на сантиметр-два выше, ремвставка из обычной холоднокатки, которая сгниет быстрее, чем родная кузовня. Те же самые 3-5лет. Покупные ремвставки современные хотя бы из оцинкованной жести идут, те же Клоккер-Полкар, они хотя бы живут после ремонта, а обычный дешевый лист умирает быстро…
Если приваривать наружнюю арку к внутренней по ребру точками, цинк сгорит и толку от него не будет)
На шве не будет, поэтому нужно его, шов, защитить, но сама арка уже стоит дольше обычной кузовной жести, особенно там где подкрылок прикручивается саморезами. Ну и еще зависит от герметичности шва — если это точки через расстояние, то влага быстро попадет в зазор, если шов «целиковый», то он простоит дольше.
Тем кто ставит локера на саморезы, руки нужно отрубать по самые плечи!)
Шов должен быть не только сплошным но и герметичным. Самое главное в любом ремонте это последующая обработка и окрас отремонтированных деталей.
Не, по рукам надо давать тем, кто делает локеры под саморезы :))) Под сплошным я и подразумевал герметичный — чтобы влага не шла в шов и чтобы через шов не проникал к шпатле консервант и не портил ее. Ну а окрас и обработка само-собой.
Арка может и вечная, но проблема в том что зацветёт шов, и вышеарка останется а гнить будет вверх- родной метал сваркой прожжён
так туда 7 мм шпакли ляжет и не че не будет гнить😂😂😂
А ну тогда да- вечная арка будет шпателей за кузов держаться😂😂😂
а можно вместе со шпатедями зашпаклевать шоб прослоичка была
Не пойму в чём отличие вашей замены от других?) На фото даже не окрашено…такая арка через неделю заржавеет))
ну навсегда маловероятно. я такое считаю норм ремонтом но последствия оговариваются.
…это за 3-5лет все равно сгниет… с такой аркой и за 20 лет эксплуатации ничего не случится…
А зачем ездить на одном авто 20 лет. это же идиотизм.
Слишком самоуверенно все сказано.
я как то в чирке своем пороги менял. не стал я не че гнуть а пррсто вврил квадрат 100*100 толщина стенки 4 мм. интересно навсегда?
Мне не встречалась профильная труба с толщиной стенки более 3мм. 4, это да. навсегда! Торцы герметично заварены?
о да старался заварить навчегда😂😂😂электродом пятеркой. в ростовской области катают такую профелину для чего не знаю но на жипе смотрелась четко😂😂😂
я как то в чирке своем пороги менял. не стал я не че гнуть а пррсто вврил квадрат 100*100 толщина стенки 4 мм. интересно навсегда?
нет конечно. отгниет или лопнет в месте приварки к дну. металл должен немного играть.
как играть🙈 на чем играть🙉 машина рамная🙊
а у нас десятки рамные😨😨😨
а кокой такой семерка не ваз?
нет конечно. отгниет или лопнет в месте приварки к дну. металл должен немного играть.
вот почему я сразу не додумался пороги к раме приварить. чтоб уже наверняка навсегда😂😂😂😂кстати машину через год на пакатухах перевернули. но пороги навсегда😂😂😂😂😂
остались. повезло им я раз бампер из профиля в два яруса делал. от полуприцепа супермаза спас но сам оторвался по сварке от лонжеронов.
лонжероны плохо приварены были😂😂😂😂
я как то в чирке своем пороги менял. не стал я не че гнуть а пррсто вврил квадрат 100*100 толщина стенки 4 мм. интересно навсегда?
относительно. квадрат сам навсегда… но то к чему приварен можен прогнить и отвалится просто порог целиком.
я как то в чирке своем пороги менял. не стал я не че гнуть а пррсто вврил квадрат 100*100 толщина стенки 4 мм. интересно навсегда?
квадрат навсегда, а рядом хз
ерунда не вариант если только до рынка.
Проверено временем. А сварка в закрытых полостях — точно ерунда, тоже проверено тысячу раз. Через год все вылезет, если нет, скажу, что я не прав.
скажи готов представить экземпляры
Экземпляры ездят, я ремонтом кузовов с 1993 года занимаюсь)))
Дружище, ты можешь мне не верить, можешь что-то доказывать, я спорить не буду, потому что так делал и все ок через три зимы. Оставайся при своем мнении, это просто совет.
спасибо за совет. но не нуждаюсь.
Без обид — а почему ты не поверил? Стеклопластик не гниет, и на месте склейки с чистым металлом не гниет, сварка гниет всегда, хоть позолоти ее.
без обид. практика. усадка разное тепловое расширение дают четкую границу почти в первый месяц. и второе если чуть недочистил или опять влага там же отторжение страшней чем от приваренного. пробовал. были кто в минус 35 прилетали утром выпучив глаза почему шпатлеванное видно. к обеду минус 25 и не видно. много сложностей. пройдено опытным путем.
У нас таких морозов не бывает) обычная фиброшпаклевка ведет себя точно так же по всем характеристикам и все ок, верно?
не испытывал. но знаю точно что минусов отсутствия основы металла под шпатлей или стекловолокном прилично набирается чтоб сильно такое не практиковать.
Если пошла гниль, хоть латай, хоть цинкуй, все равно вылезет, бывает, ремонтное место целое, а рядом новая хрень появилась. И сварка прослябляет металл, где перегрет, ржавеет в разы сильнее. Я не строю иллюзий и честно говорю клиентам, что это все полумеры, или замена крыла/арки и т.п. или я сделаю, но гарантия ноль. На базар:)
не соглашусь. грамотно вычищенное приваренное игрунтованно обработанное смело 5 лет гарантия.
Ого, смело. Заводы столько не дают! Буду клиентам тебя рекомендовать, скажу, есть мастер, единственный в мире, гарантию от коррозии на заплатку дает пять лет. Даже дилеры на замену новой детали больше года не дают, обычные СТО от месяца до полугода. Новой детали, не ремонтной. Завидую тебе белой завистью, я так не умею, да и никто не умеет. Удачи!
Спасибо, я гнилушки не беру последние лет 15))) Неблагодарное это дело. Так, на продажу подмандить можно, но обещать что-то не буду.
тоже не стараемся. но отечественный автопром. вся целая и пару дыр на ровном месте. бкак приклейки шумки и тд. да и тав разное. то ремонт некачественный то еще чего. а нам пофиг вопрос цена и время
Я когда-то занимался кузовщиной жестко — половинки сваривал, короба, крыши… Сейчас выкатка вмятин, локальная окраска (металлик пятном 10см) и аэрография. Иногда крашу объемы, но редко. А сварочник я брату подарил, за ненадобностью. По честному, устранить коцку на новом Лексусе в разы легче и дороже, чем это же время сношаться с приорой за три копейки. Вот потому и отношение у меня к тяжелому ремонту машин, за который заплатят копейки (состоятельные люди на таком не ездят) соответствующее.
ну значит у вас кто то как перед шиномонтажем нанятый гвозди разбрасывает. нет объема таких машин.
Да, вы правы. Все сидят без работы, как вы. Значит, такие хорошие мастера. И вообще все дураки а вы нет. И я дурак, что трачу на вас время.
ирония и только. рад что вы на вмятинках вал делаете и своим 5 ти рабочим зп неплохую платите. не будем тратить время взаимно.
Я когда-то занимался кузовщиной жестко — половинки сваривал, короба, крыши… Сейчас выкатка вмятин, локальная окраска (металлик пятном 10см) и аэрография. Иногда крашу объемы, но редко. А сварочник я брату подарил, за ненадобностью. По честному, устранить коцку на новом Лексусе в разы легче и дороже, чем это же время сношаться с приорой за три копейки. Вот потому и отношение у меня к тяжелому ремонту машин, за который заплатят копейки (состоятельные люди на таком не ездят) соответствующее.
в работе скания голова кабину красим лексус джип пятнажка поло и бмв ф.
а я б шпакли стекловолклянной нахерачил и тоже на всегда😂😂😂ну еще как вариант можно цементом подмахнуть. но там с апалубкой сложнее
Вообще то норм вариант. Мне нравится. Сильно тяжко из 2мм листа ремвставку выбивать?
Тяжко! Пол часа с тремя перекурами.
Стучишь по большому листу? Пол метра до края?
