Чем заменить 216 0752001
215 0674034 замена на 216 0752001
Аналог северного моста 216-0752001 AMD
Как вы понимаете ни на каком заводе чипы не восстанавливают, это китайская артель взяла чипы снятые с плат, накатали шарики, отмыли и в продажу. К сожалению не все это понимают и нам частенько тыкают лотами на али экспресс и ебай что вон там в 2 раза дешевле.
Но мы отвлеклись, подделывают в основном ходовые микросхемы и на те на который большой спрос, а так же периодически бывает дефицит. Именно это и происходит сейчас с чипами 216-0752001. В момент написания данной статьи эти чипы появились в свободной продаже с датакодом 1608, это реально новые чипы с завода, но никто не знает какого размера эта партия и на сколько их хватит.
К счастью есть аналоги северного моста 216-0752001, вот несколько примеров:
Так же северный мост 216-0752001 можно менять на микросхемы Северный мост RX781 215-0674030
|
| ||||
|
|
Продам 100% новый северный мост AMD 215-0674058 с датакодом 1603.
Мосты не рефарб, 100% новые заводские чипы.
Светлая подложка, матовые шары, грубая гравировка с помутнением, острые углы, идеальный кристалл — это все признаки 100% нового чипа.
От себя добавлю: ниразу не видел реально нового 4058 с датакодом новее 16+.
Также установлю за адекватную цену. Гарантия с установкой 6 месяцев.
Ремонт динозавра, стоит ли?
Принес знакомый перекуп ноут, говорит, состояние не плохое, но не включается. Надо починить.

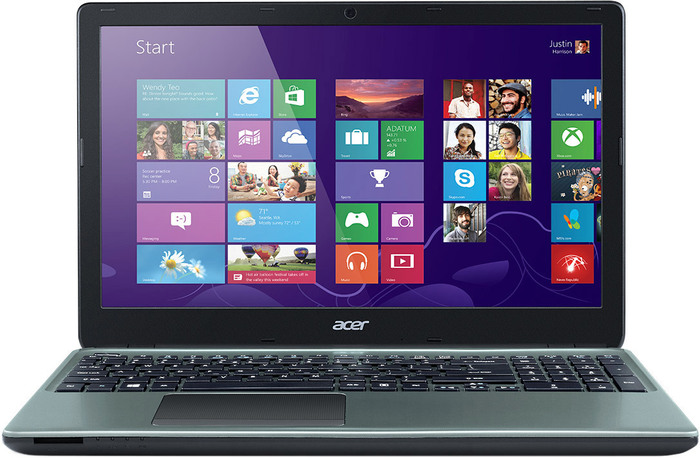

Ноут такой, картинка из тырнетов, только состояние нового, не потерт не бит не крашен. Немного дороже цены ремонта, можно купить такой же рабочий зомби, который подохнет в любое время, а может еще пару лет проработать, лотерея, так что ремонт для знакомого оправдан.

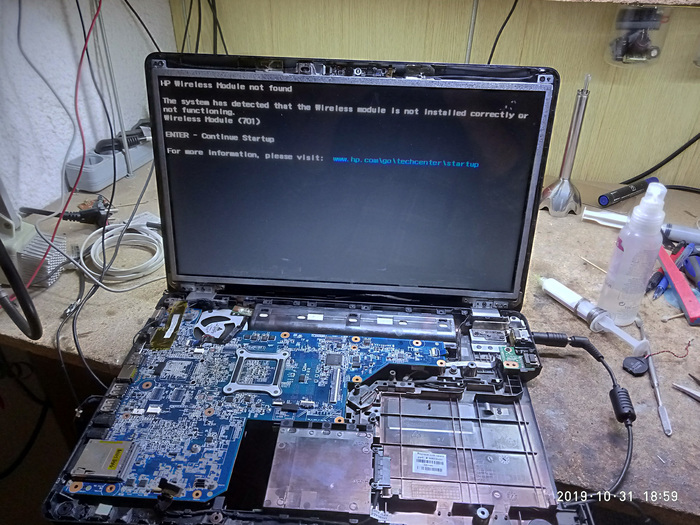

В результате диагностики выяснилось что он таки включается, т.е. на кнопку питания реагирует, весело гудит кулером, но картинки нет. Тут даже думать не надо, по потреблению около ампера и миганию капслока, видно что подох северный мост.
Будем менять, покупаем новый север и перекатываем на свинцовый припой, что бы понизить температуру посадки чипа. Безсвинец начинает садится на 220 градусах, свинец же на 180.

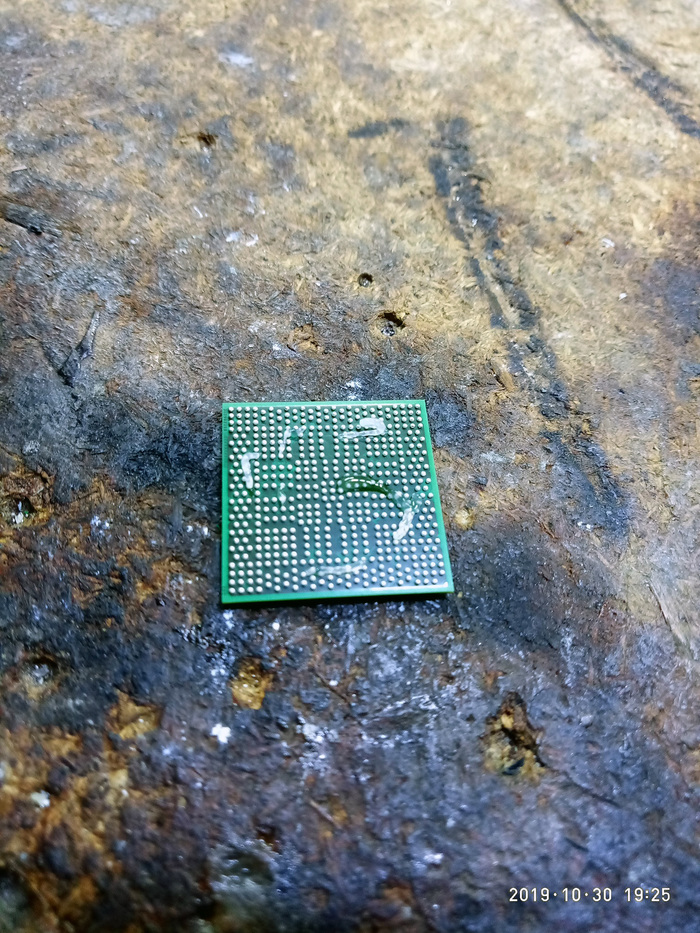

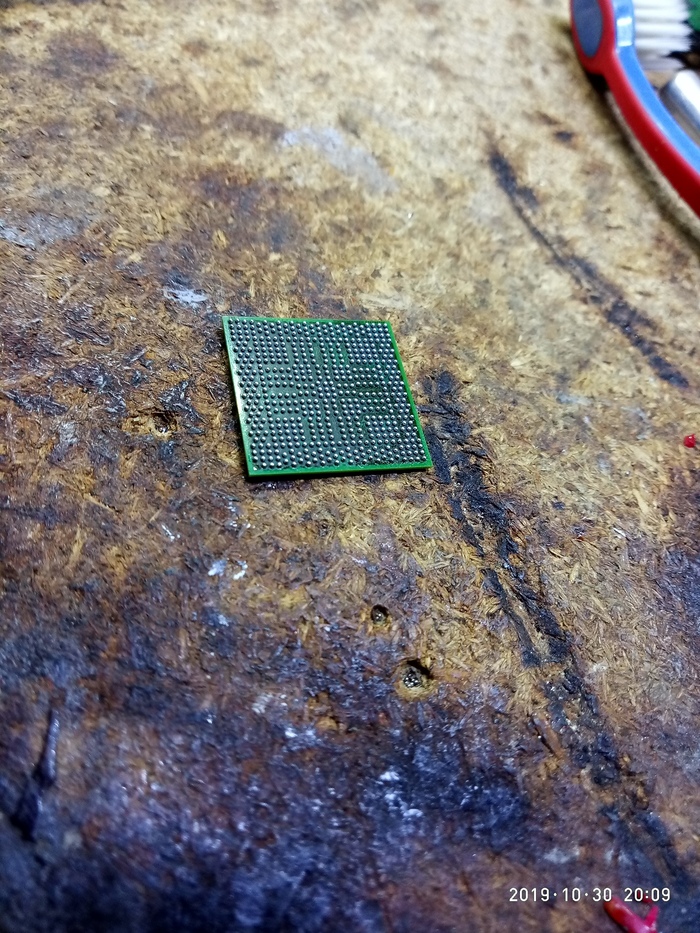

Флюсиком поливаем его, и паяльником убираем безсвинцовые шары.
Раньше таких чипов садилось по десятку в неделю, сейчас дай бог, в месяц три прийдет на замену, вымирают старики, а делать их уже не хотят.

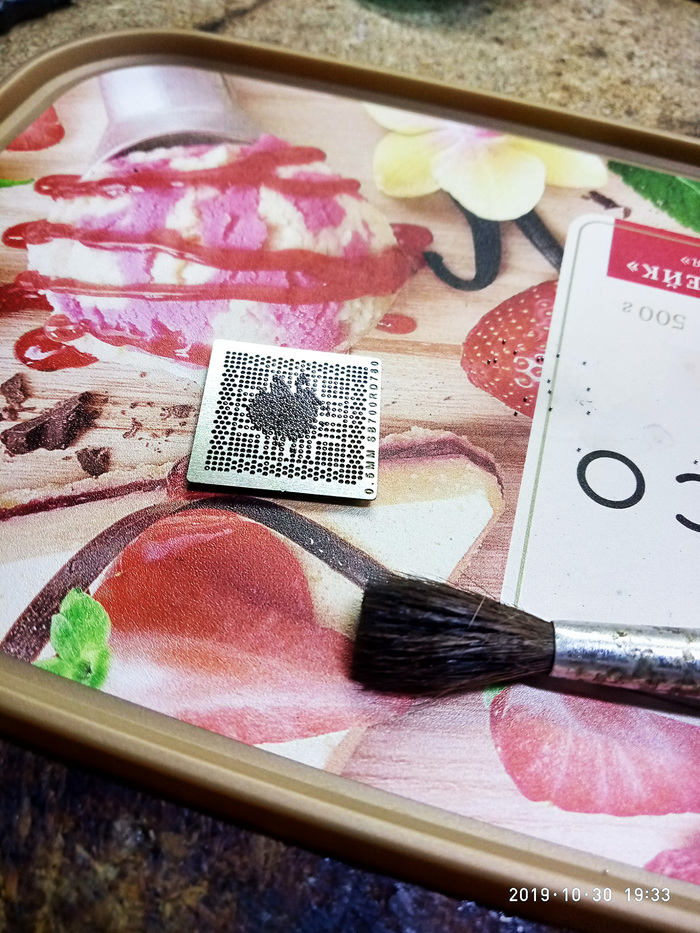

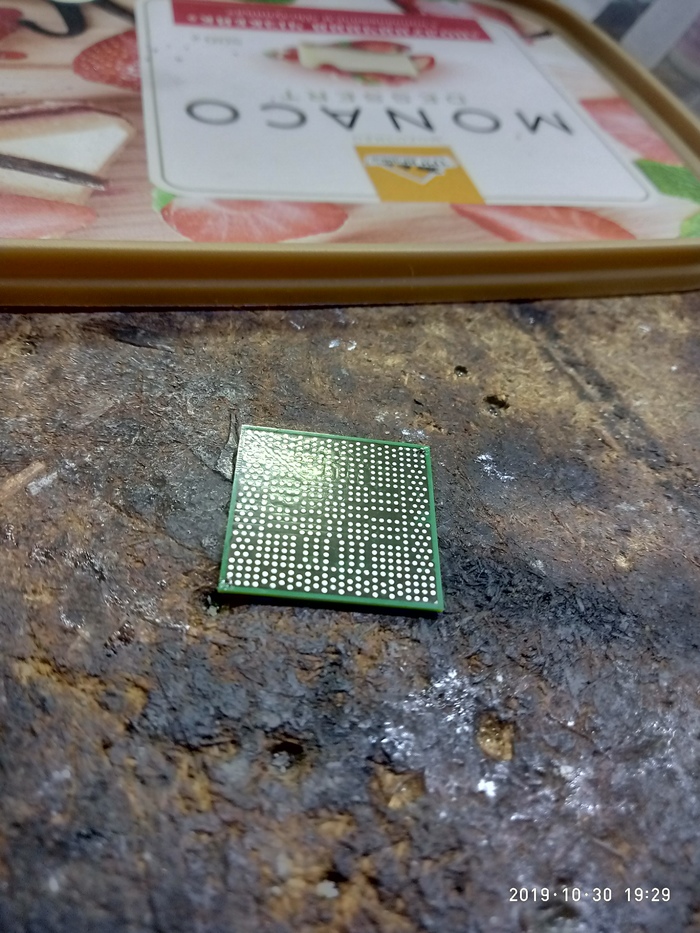

О чем это я, ах да, трафарет берем и шарами туда посыпаем, да побольше, разгоняем их кисточкой по своим местам, остальное сметаем.
А дальше стандартно, феном на небольшой температуре оплавляем шары, что бы вышло так.

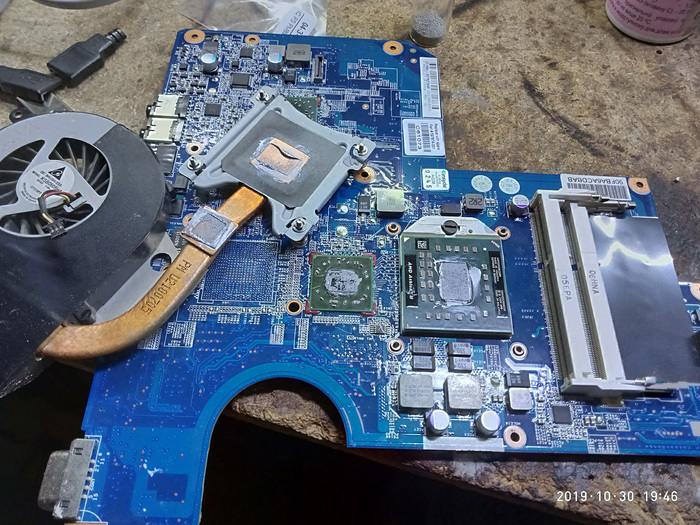

Готовим плату, разбираем, все рамки и пленки долой, снял охлад и понятно стало отчего он помер. Само собой и время ему пришло умирать из-за деградации пайки кристалла к подложке, а тут ему еще и помогли. Там не зря термопад с завода лежит, менять его на медь можно, но не нужно, а тем более на кривой кусок медяшки или люминяшки, вырезанный бабушкиными ножницами для кройки. Качество прижима видно, ага.
Стоит там 216-0752001, а поставить я хочу чип подешевле. Благо видик на плате отсутствует и задействовано только северное видео.

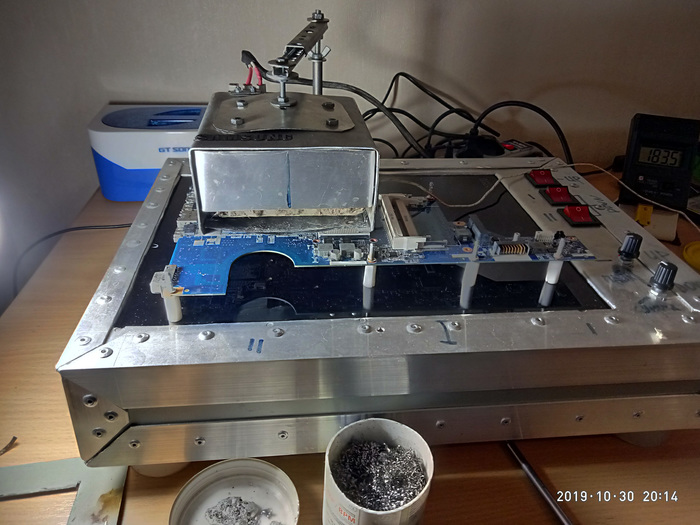

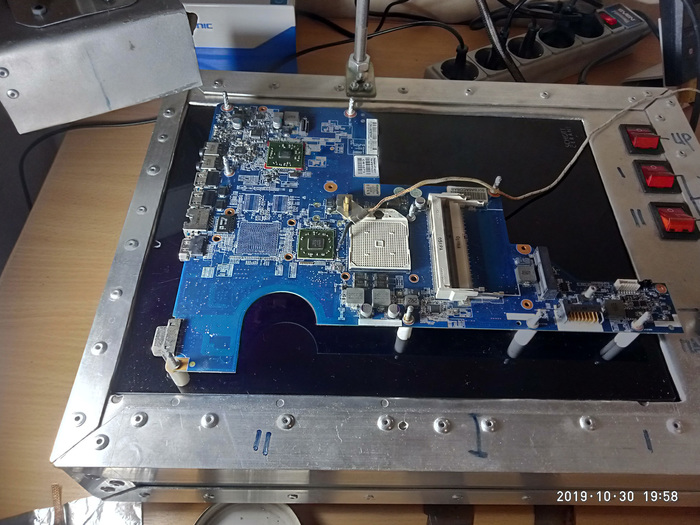

Обдираем красный компаунд, и на самодельную паялку ее, старый чип долой. Стоики тефлоновые для платы тоже самоделки, как нибудь сделаю пост про них, себестоимость фигня полная, что я зажал на термопрошные стойки.
Видно что пожелтела шелкография, это все от флюса, как отмою, будет как родное. Оплеткой зачищаем. Крепление термопары огонь да?

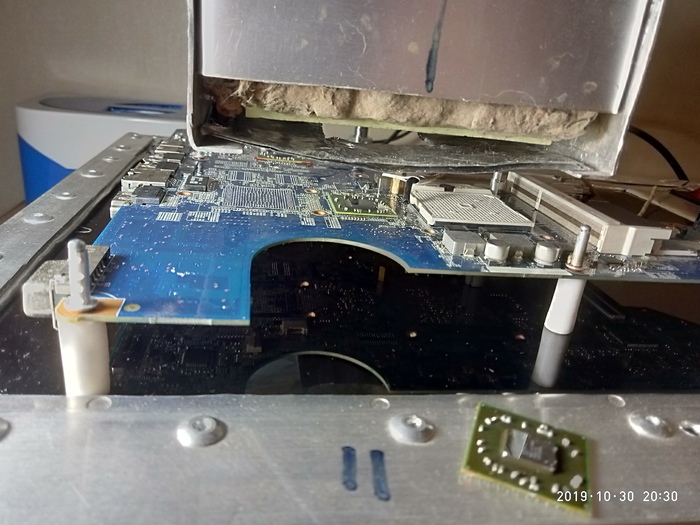

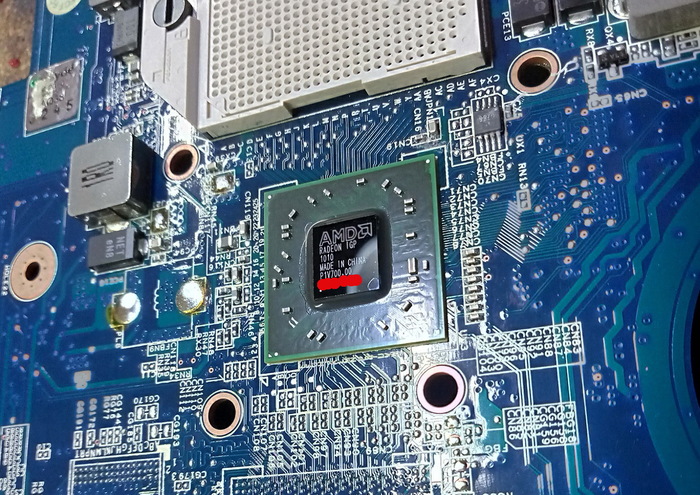

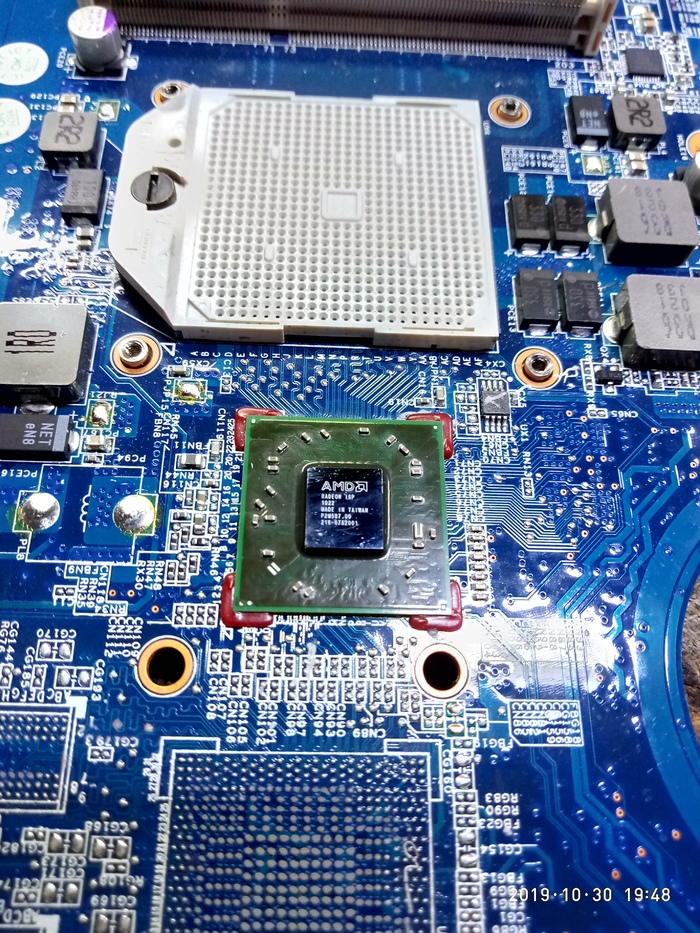

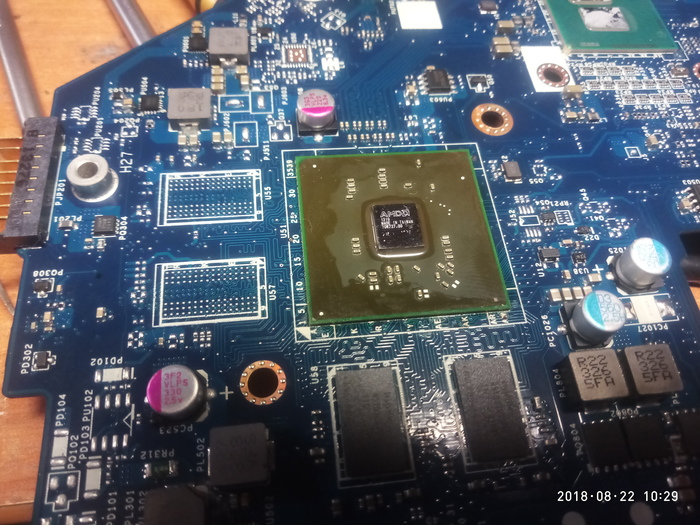

Выставляем новый чип по рисунку на плате, и садим.
Термопара врет немного, на 5 градусов, чип вот вот сядет.
После чего моем плату, название чипа я замазал т.к. не хочу что бы меня потом ремонтники отпиздили за раскрытие секретов, так надо и не спрашивайте. Кто занимается ремонтами и так знает что можно ставить, а остальным оно не надо. Поменял и ладно.

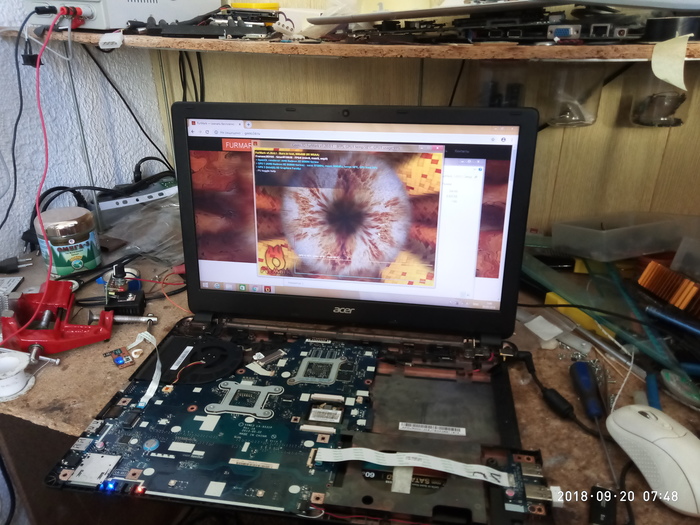

После прошивки биоса с модифицированным видеоядром получаем старт с картинкой.

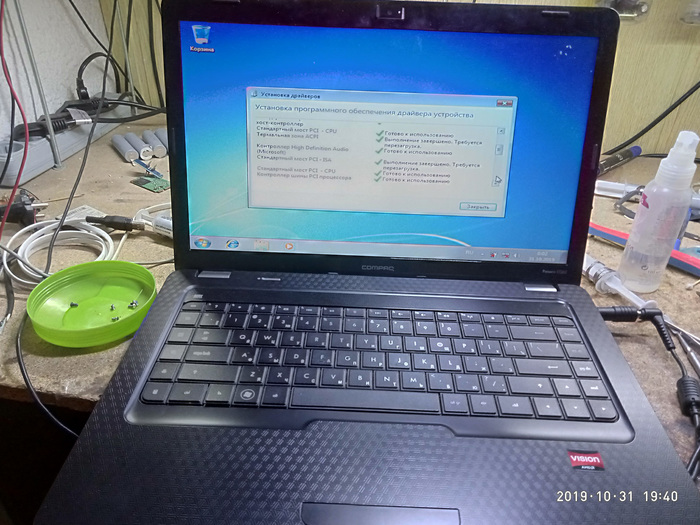

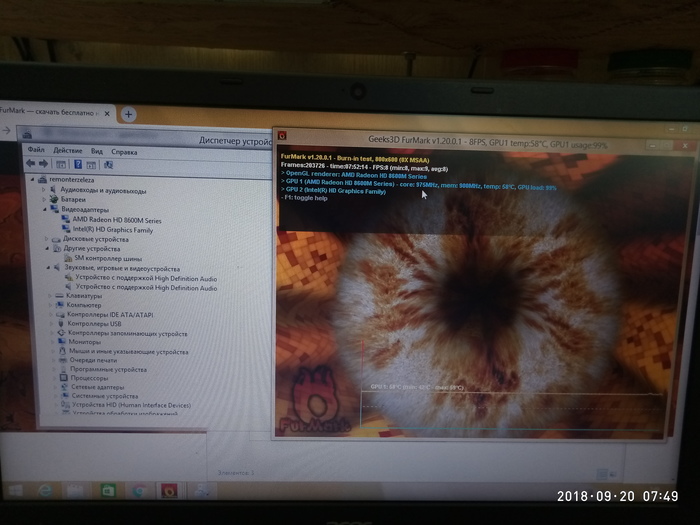

А дальше все просто, ставим драйвера, стандартный прогон, проверка температур и выдаем довольному клиенту.
Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.
Вопрос можно задать сюда remonterzeleza@gmail.com или https://vk.com/remonter_zeleza
Сообщество Ремонтёров
6.1K постов 35.6K подписчика
Правила сообщества
ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
Круто! У Вас прямые руки.
А про замазанный чип зря сказали, Эффект Стрейзанд можно словить. Нужно было просто молча замазать черным.
Кто занимается ремонтами и так знает что можно ставить,
а остальным оно не надо.
>Благо видик на плате отсутствует и задействовано только северное видео.
Так наоборот это плохо, надо id чипа править. С dis-only платой туда можно хоть чёрта лысого паять, всё будет работать без танцев с бубном.
С crossfire да, ставить только то что стояло.
Не всегда дутый конденсатор виноват.
Прислал мне подписчик монитор Самсунг, модель не столь важна, мол не включается.

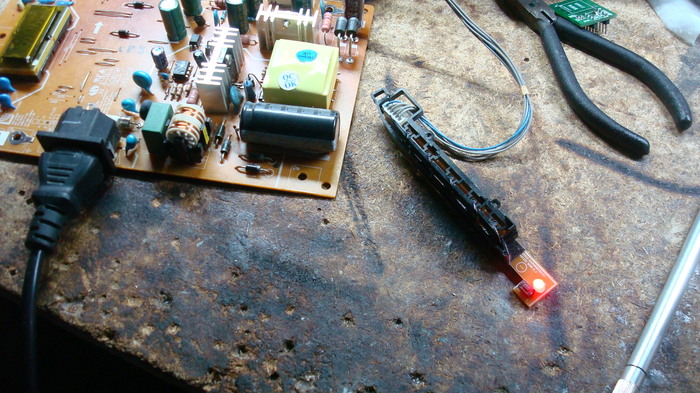

Проверяем, да действительно не включается, при подключении питания на миллисекунды загорается светодиод и гаснет.

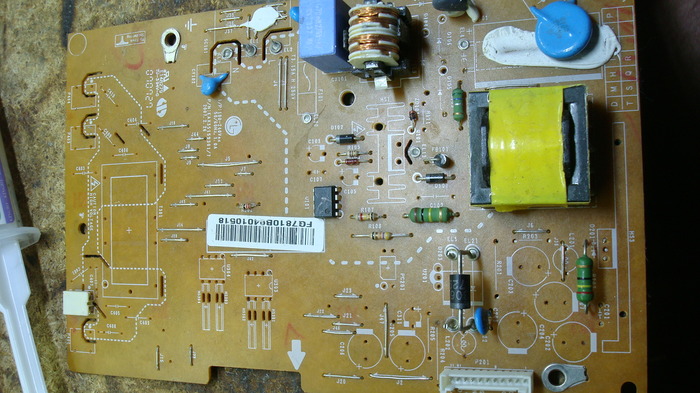

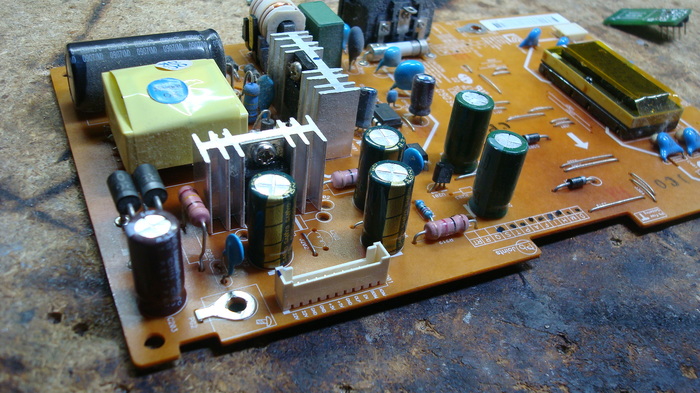

Разбираем, хех, так тут все просто, кучка дутых кондеров

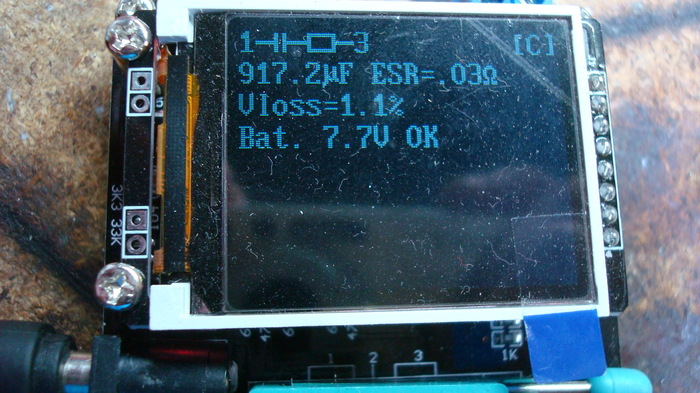

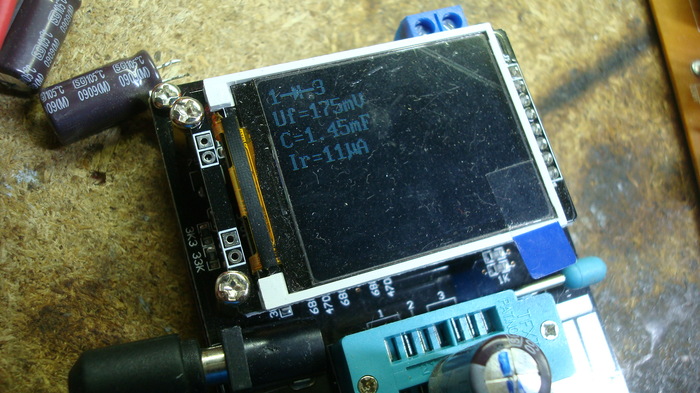

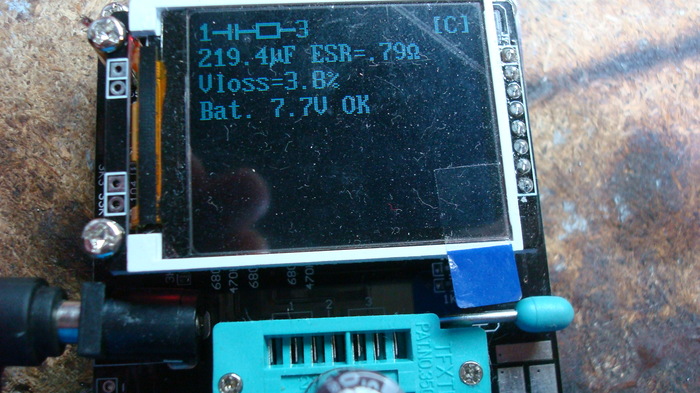

Пять битых одного не битого везут, щас поменяю и все поедет, если бы. Тестер показывает что не битый вполне себе, но мы его тоже поменяем. Интересно что один из битых тестер определяет как диод.

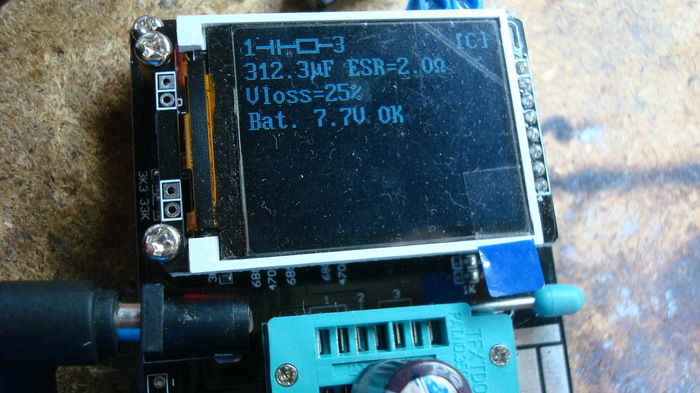

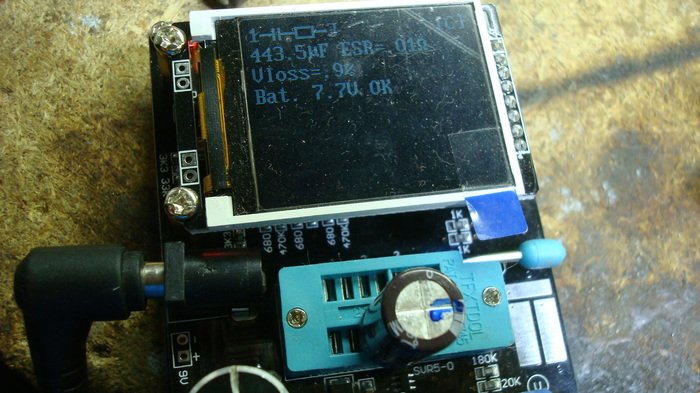

Остальные самой собой показывают что то адекватное с потерей емкости само собой, вместо 1000 микрофарад показывает следующее. ESR тоже пляшет от кондера к кондеру.
Ну и новый кондер должен показывать то что на нем написано, но само собой показывает меньше, но в пределах нормы
Частенько конденсаторы выглядят как живые, но уже потеряли емкость либо esr вырос до неприемлимых значений.

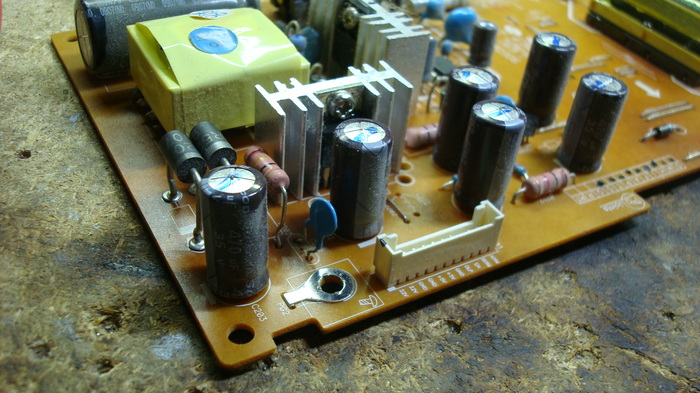

Собственно меняем, кондеры разные потому что остатки разных партий и пробуем.

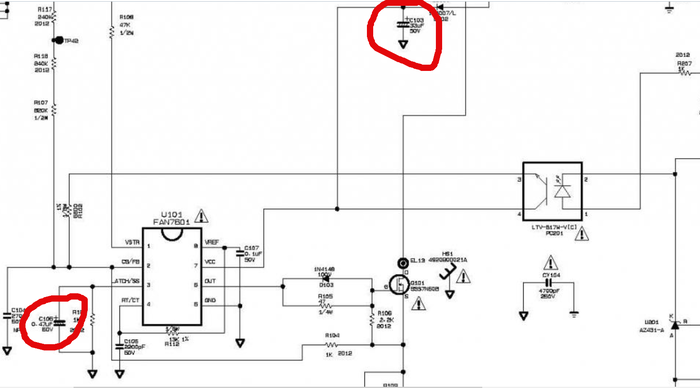

Только нам это ничего не дало, поведение у монитора точно такое же. Ну значит пришло время думать. Построено сие вокруг шим контроллера laf0001 он же fan7601, типовая схема включения примерно такая. Нас интересуют 2 конденсатора. Их емкость в этой схеме всегда надо проверять

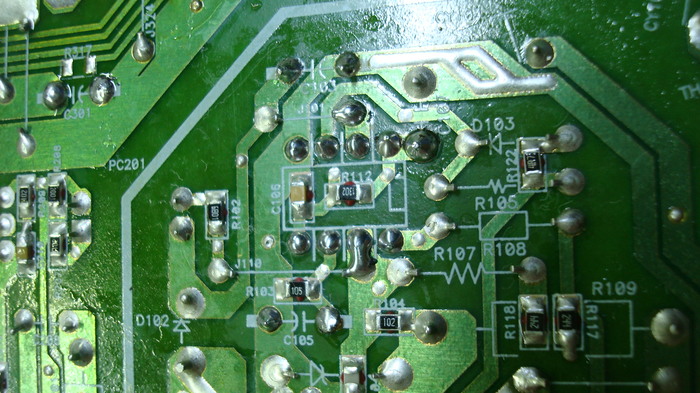

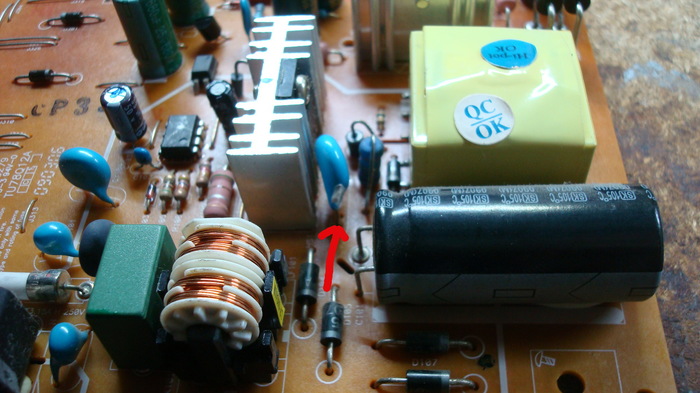

Не сфоткал их проверку, но они тоже такие себе, на плате стоят они обычно недалеко от шима. Потому их тоже поменяем, но и это результата не дало, плата все еще не запускается.
Намерял что с шима нет питания, на шим питание доходит, а хомяк молчит. Логично заменить шим. Есть у меня донор с дохлым трансформатором, там эта шим сиротливо торчит, самое время ее оттуда снять.
Ну и поставить на моник пикабушника. Запаиваем, смываем говна.
И плата весело стартует. Загорается светодиод на кнопке включение, потом меняет цвет уходя в спящий режим. Похоже починили.
Есть только неприятный свист при работе, тут уже думать не надо, проблема известная, меняем керамику.
Проверим, весь ли это ремонт или еще чего вылезет.

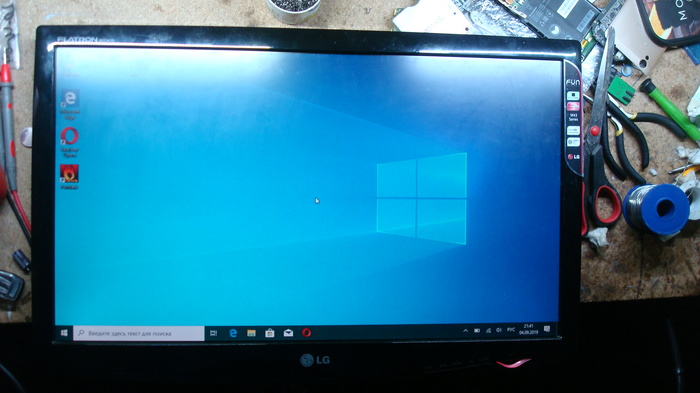

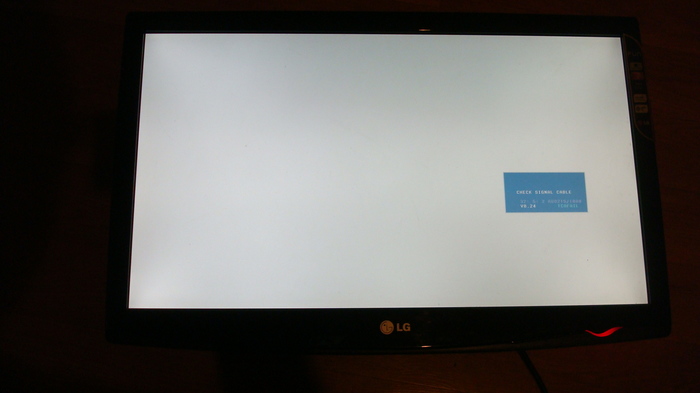

Подключаем куда нибудь что выдает видеосигнал, работает.
За сим разрешите откланяться.
Ответы на топ вопросов в комментах.
Я из Украины, город в тэгах.
Или спрашивайте в комментах
Как отнести ноут на переустановку винды и забрать хлам.

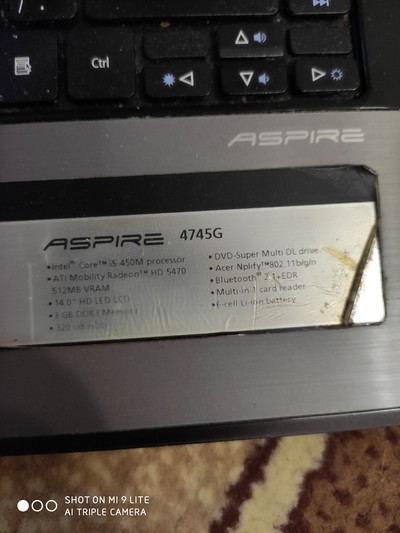

Началось с сообщения в вайбере, парень из моего города носил мне ноуты на ремонт.
Как выяснилось понесли люди винду переставить, вернули ноут трупак и пакетик с детальками. Было это прошлым летом вроде, потому картинки в вайбере уже удалены, но у меня пакетик с детальками до сих пор есть, все ленился посты писать.
Итого в пакетике мы имеем снятый мульт, видик, пару шимок, транслятор на VGA и некоторое количество транзисторов, ничо так винду переставили, ну думаю хули нам кабанам и не такое делали. Абы клиент платил. Нотик когда был новым и рабочим выглядел так.

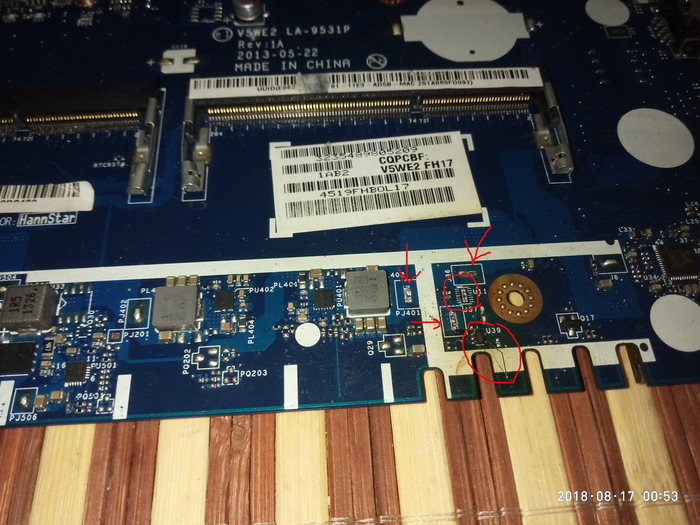

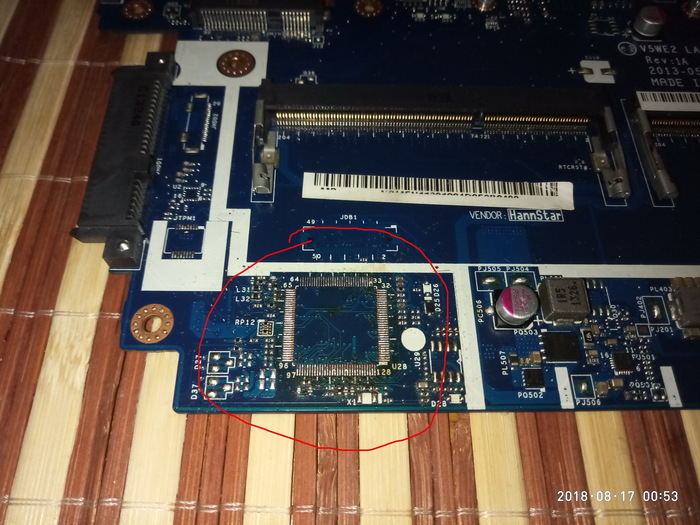

Ну и то что увалило насмерть и было снято попередниками в результате поиска КЗ, мультиконтроллер

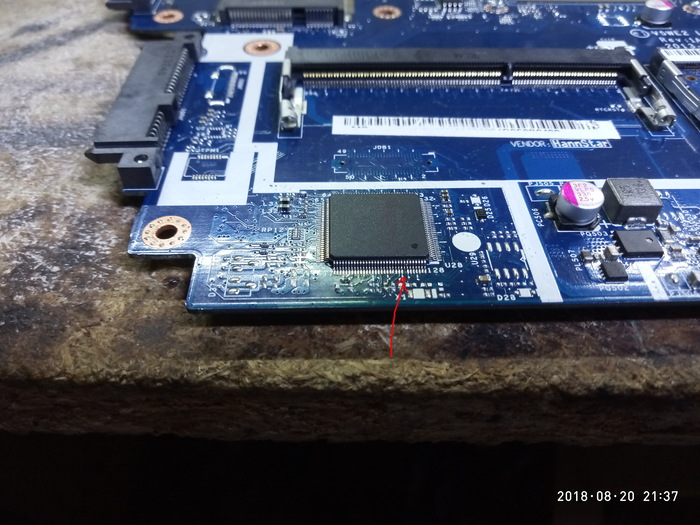

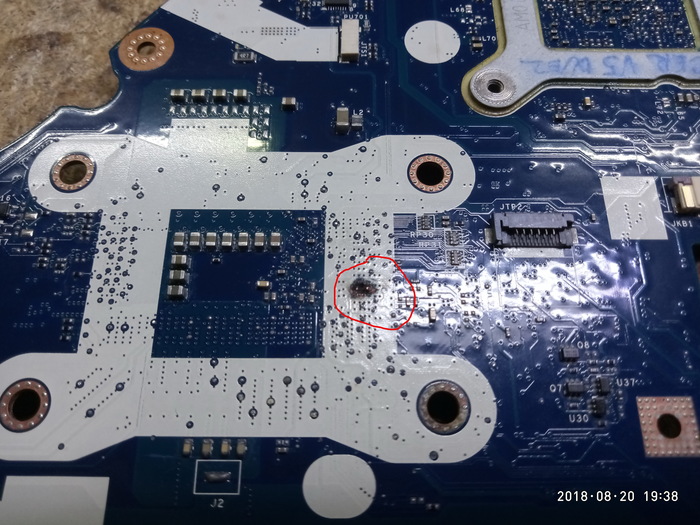

Какая то ляпуха припоя возле кварца

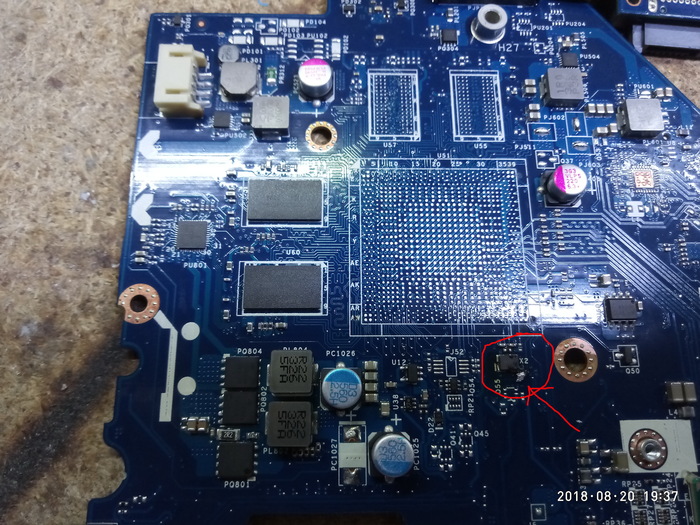

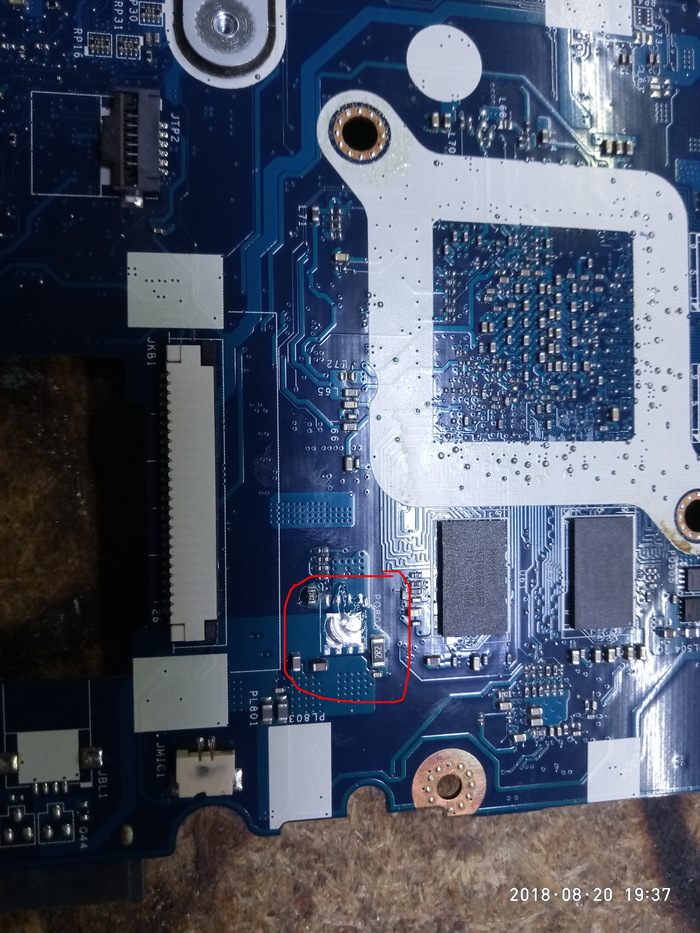

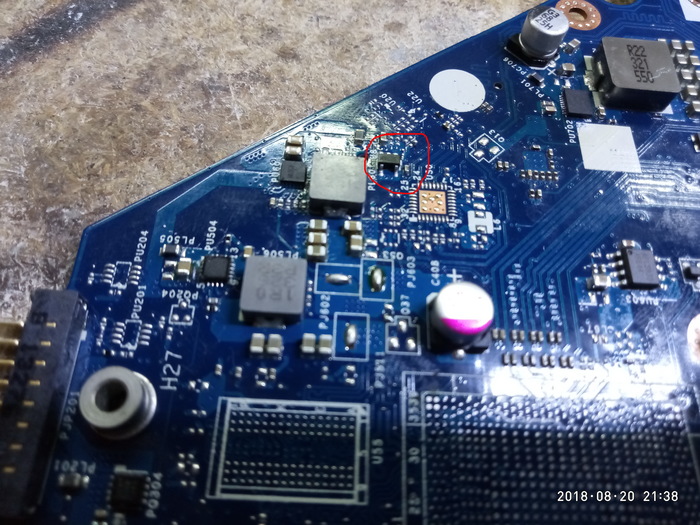

Не хватает транзистора
Ну это из того что видно, прикинул по цене уже выходит нормально, но еще не известно жив ли проц, а там Хасвелл с хабом на одной подложке, а на хаб тоже 3 вольта заходит. В общем от ремонта отказались и продали мне сий недодевайс на органы, и я бы эту плату закинул бы в коробку с донорами, если бы не одно но, нужно выяснить жив ли проц.
Беремся за диагностику, не смотря что дохера всего снято, на 3х вольтовой ветке все равно 30ом, этого маловато, попробуем выяснить кто же все таки виноват проц или нет. Подпаиваем проводок в сторону нагрузки, потому как в сторону дежурки сопротивление ОК. Само собой после того как поснимали все подозрительное и порвали остатки перемычек.

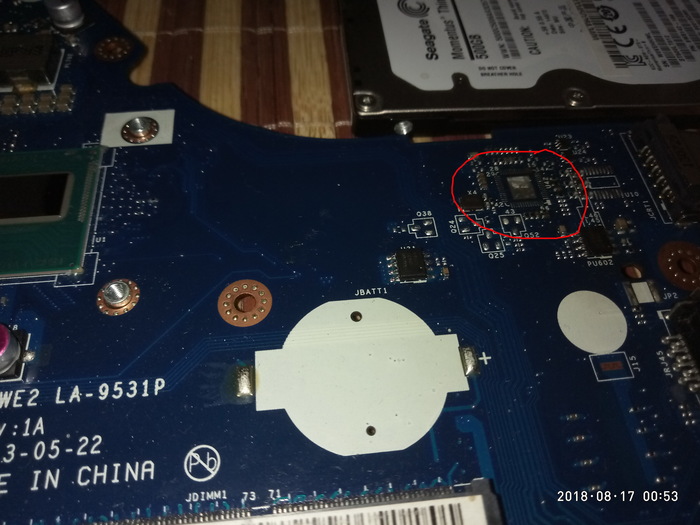

ИИИИИИИ, не проц, последний виновник(как я думал), оказался коммутатор питания матрицы, снял его и сопротивление выросло до килоом.

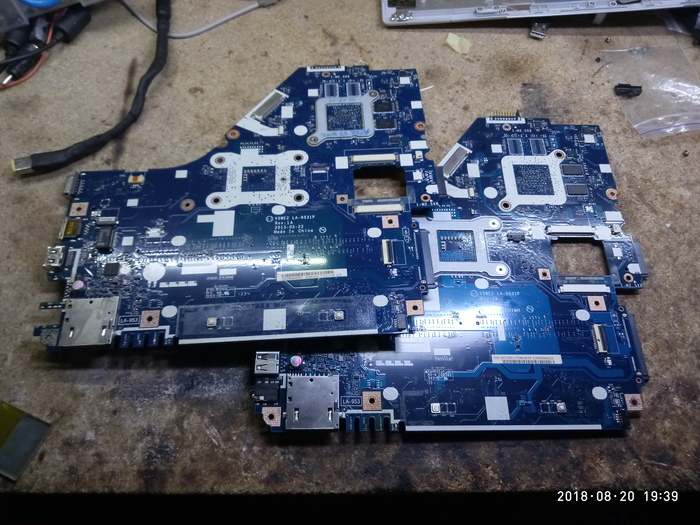

Здорово конечно, но плата уезжает на органы все равно, делать ее не выгодно даже мне. И пошла бы плата в утиль, но мир не без добрых людей, подогнали мне донора с прогаром под процом после залития, на доноре проц дохлый 100%, а вот остальное будем перекидывать, потому этот пост без углубления в схему, хотя как знать, как знать.
Перекидываем самое необходимое для старта платы. Мульт, под ним одна дорога оторвана, но она не задействована, потому фиг с ней.

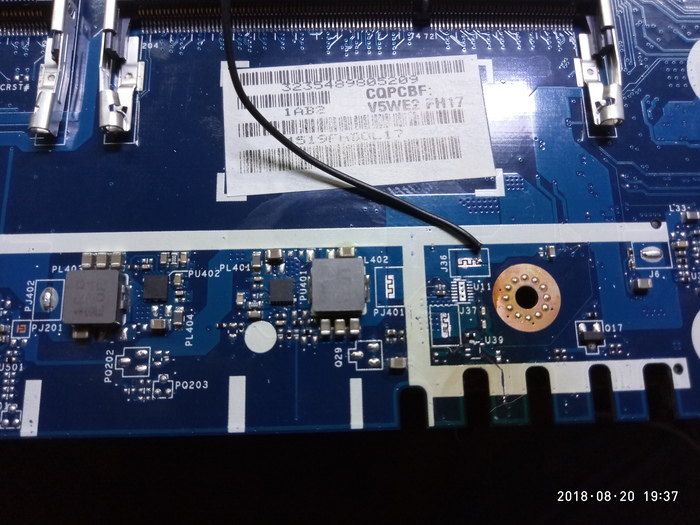

Часть фоток потерялась, потому так расскажу, Перекидал самое необходимое, появилась реакция на кнопку, но нет питания проца, на шиме есть входящее, есть энейбл, нет повергуда, меняю шим, есть старт. Обрадовался, думал готово, и дальше мерять ничего не стал, а зря.

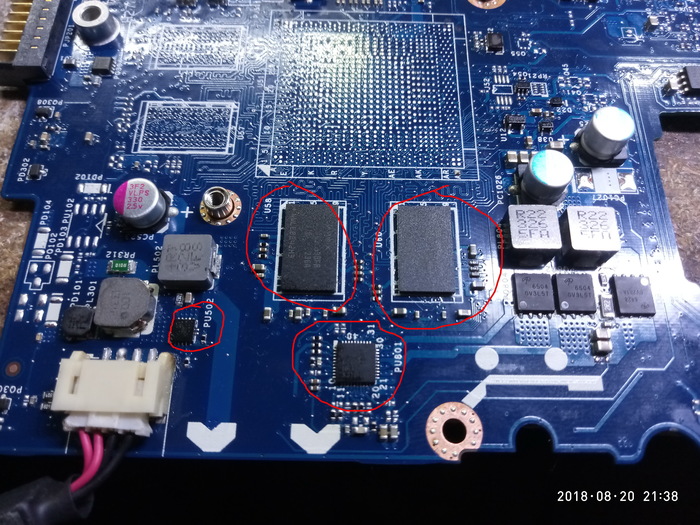

Как дурачок перекатал видик с донора, а плата его не видит, оказалось что шим питания видика и видеопамяти тоже мертвы, но так же мертва и видеопамять, в коротком по трем вольтам. Поменял шимы, поменял видеопамять(угадывать какая именно в кз, ну нафиг, поменял все четыре. Питания памяти и графики поднимаются, а дискретки все равно нет, полез смотреть страпы, все стоит правильно, а видика дискретного нет. В биосе пишет что только интеловский видик и все и в виндовсе тоже нет ничего, рендерит только интел.
Примерно такую картину наблюдаем.
Отложил я ее, надо подумать, через недельку взял и со свежей головы тут же решил проблему, оказалось я рукожоп и видик не сел нормально, угол один приподнят и шаря не сели, перекатал еще раз и о чудо в биосе, увидел заветное амудэ ))).

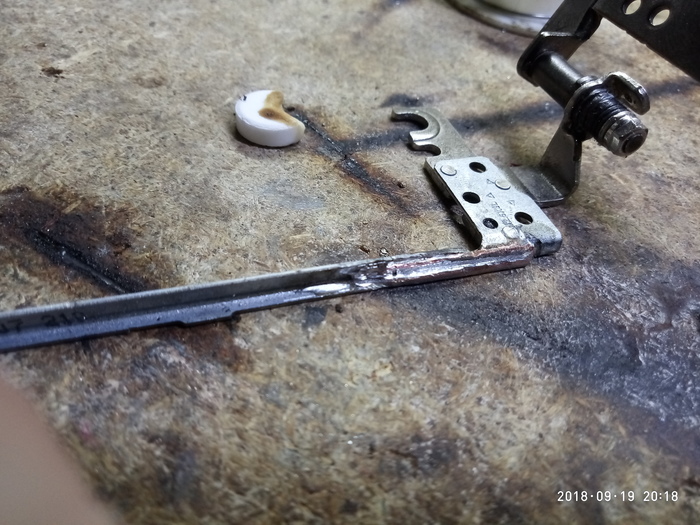

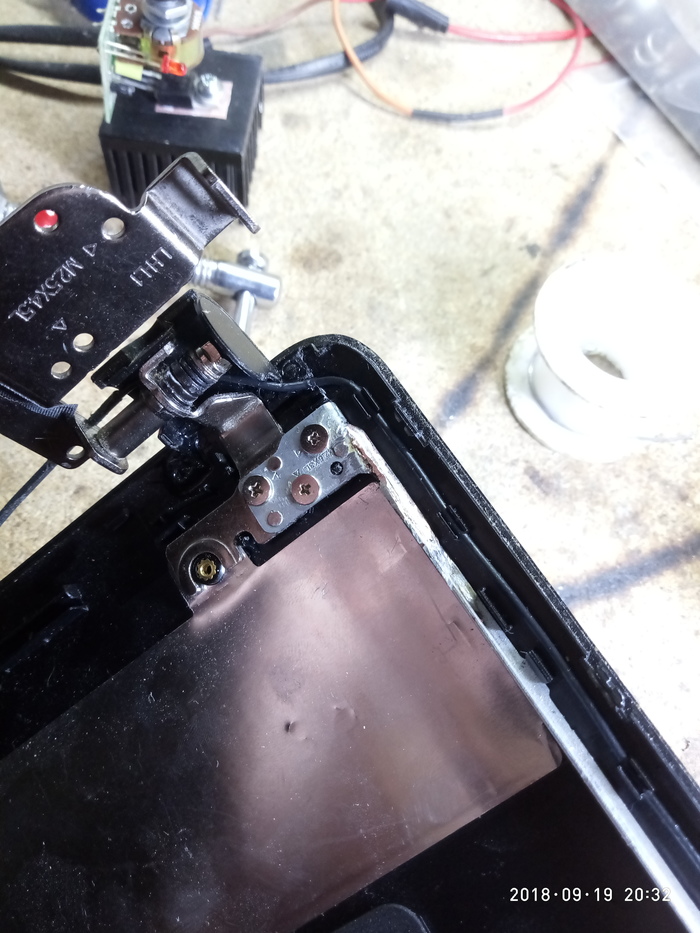

Лайфхак, что делать если петлям хана, изначально я этот ноут думал оставить себе, но потом передумал, клиенту я бы купил новые петли и поставил, но себе смысла нет, короче одна петля на ноуте сломана, будем ремонтировать
Понадобится, индукционный паяльник(у меня его еще не было), потому применим ректальный криптоанализатор, таблетку аспирина и кусок меди. Из толстой медяхи выгнем уголок и попробуем все починить.
Ставим в кузов, как видим колхоз ничему не мешает.

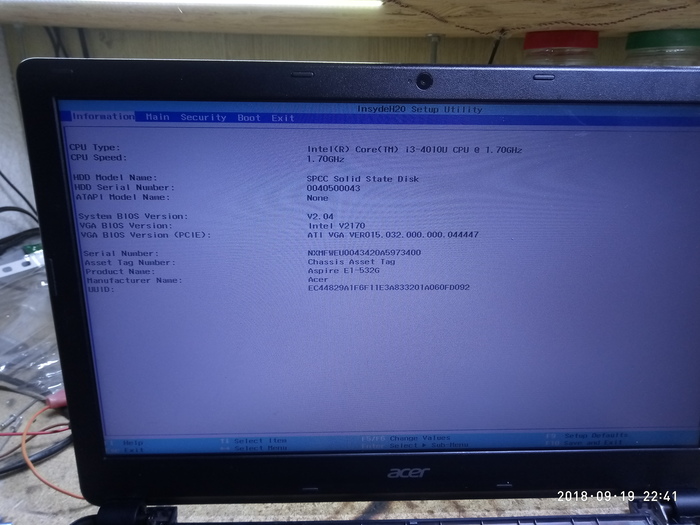

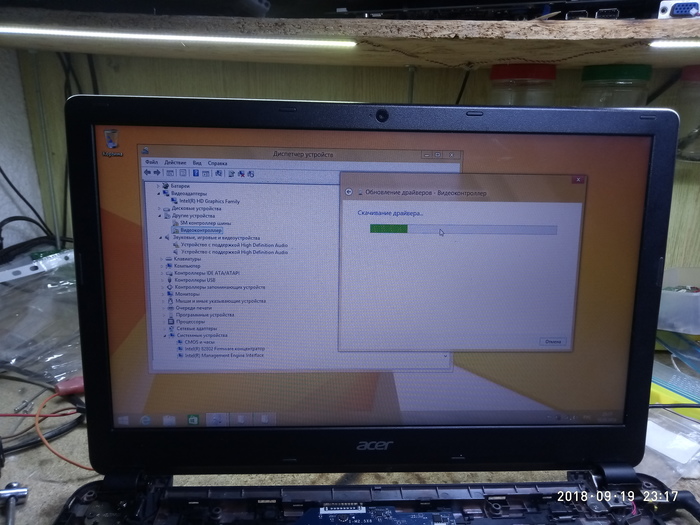

Собираем крышку матрицы и проверяем жив ли видик, то что в биосе его уже видно здорово, но не забываем что вмешательство было сильным, поменяно и питание видла и видеопамять и сам чип, а значит возможны всякие неожиданности, винда качает драйвер
ИИИИИИИ, ДААА, работает. Видик говно конечно, но сам факт ремонта на лицо.

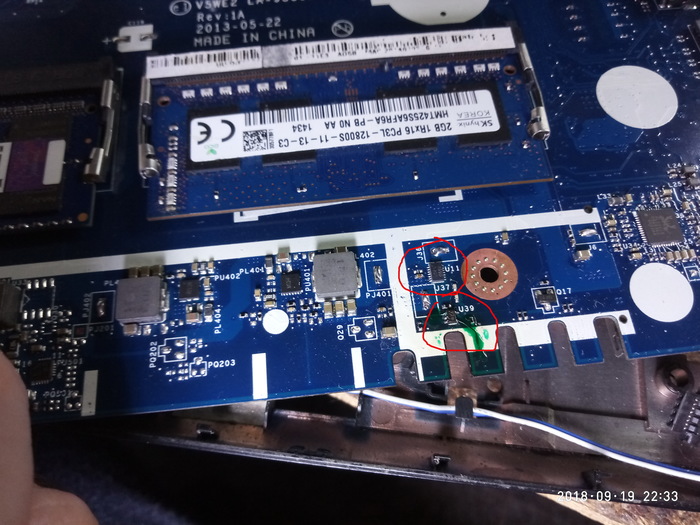

Ну а дальше оказалось что есть еще мелкие косяки, несмотря на поменянный коммутатор, светик индикации работы винчестера не работал, оказалось эти нехорошие люди посносили резисторы, и зарядку отдали хозяева тоже глючную, но по зарядкам я как нибудь пост напишу, ненавижу импульсные БП.
Короче не понял я как такое можно с ноутом сотворить если он еще работал, судя по легенде, и как можно забрать из ремонта трупак с пакетом деталюх вместо ноута хотя бы в таком же состоянии как сдавал. Мне парень и фотки кидал этого сервиса с телефонами, но я их потерял, Саша вдруг ты читаешь кинь фотки.
Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.
215 0752007 Замена на 216 0752001
Аналог северного моста 216-0752001 AMD
Как вы понимаете ни на каком заводе чипы не восстанавливают, это китайская артель взяла чипы снятые с плат, накатали шарики, отмыли и в продажу. К сожалению не все это понимают и нам частенько тыкают лотами на али экспресс и ебай что вон там в 2 раза дешевле.
Но мы отвлеклись, подделывают в основном ходовые микросхемы и на те на который большой спрос, а так же периодически бывает дефицит. Именно это и происходит сейчас с чипами 216-0752001. В момент написания данной статьи эти чипы появились в свободной продаже с датакодом 1608, это реально новые чипы с завода, но никто не знает какого размера эта партия и на сколько их хватит.
К счастью есть аналоги северного моста 216-0752001, вот несколько примеров:
Так же северный мост 216-0752001 можно менять на микросхемы Северный мост RX781 215-0674030
Картинка для привлечения внимания, в будущем эта плита сыграет ключевую роль!
Случилось страшное! Помер у жены ноут, красавец Acer Aspire 5552g. В один прекрасный день он просто вырубился, во время работы. Настала печаль…
Лежал он несколько месяцев, ожидая сдачи в сервисный центр, но только после того как моя жаба успокоится и захочет заплатить 5-9 тысяч рублей за диагностику и ремонт.
После чтения форумов и первичной диагностики (проверка батарейки и прогрев чипа северного моста) стало понятно в чем причина неисправности. На данной материнке довольно часто в мир иной отправляется северный мост, который совмещен с видиокартой.
План работ:
1) Купить новый мост
2) Выпаять старый мост
3) Запаять новый мост
Пункт 1. Северный мост был куплен на али, за 1 100 рублей. Как позже выяснилось, версия чуть выше, производитель Тайвань, а не Китай. На форумах ремонтников все стадают по этому поводу. Идём ва-банк.
Т.к. не понятно каким припоем зареболен чип (а вдруг там безсвинцовый), значит будем реболить. За 120 рублей докупаем трафарет.
Пункт 2. Материнская плата — это не только сокет для процессора, это ещё 300-400 мелких smd резисторов и конденсаторов. Чуть перегрел, одно неверное движение и посыпались.
Мертвая «кошка» для тестов, на своём борту имеет 2 моста нужной распиновкой. Попалась под руки случайно и достаточно удачно.
