Замена печки на металлическую Help!

Сообщения: 22 Зарегистрирован: 08.06.2006, 08:58 Откуда: Ярославль

Статус: Не в сети

Замена печки на металлическую Help!

Сообщение от mawr24 » 08.06.2006, 09:06

Сообщения: 7279 Зарегистрирован: 15.03.2006, 12:58 Занятие: agronom Откуда: планета Земля 01 октября Благодарил (а): 94 раза Поблагодарили: 924 раза

Статус: Не в сети

Сообщение от julia » 02.08.2006, 13:07

Сообщения: 22 Зарегистрирован: 08.06.2006, 08:58 Откуда: Ярославль

Статус: Не в сети

Сообщение от mawr24 » 02.08.2006, 21:12

Ушла из жизни Сообщения: 32040 Зарегистрирован: 10.03.2006, 13:13 Откуда: Москва, ж-л «ПХ», дача 40 км по Ярославке Поблагодарили: 109 раз

Статус: Не в сети

Сообщение от тамара » 02.08.2006, 22:43

профи Сообщения: 4047 Зарегистрирован: 10.03.2006, 21:22 Откуда: Владимирская губерния Благодарил (а): 795 раз Поблагодарили: 528 раз

Статус: Не в сети

Сообщение от Светлана » 02.08.2006, 22:44

Сообщения: 7279 Зарегистрирован: 15.03.2006, 12:58 Занятие: agronom Откуда: планета Земля 01 октября Благодарил (а): 94 раза Поблагодарили: 924 раза

Статус: Не в сети

Сообщение от julia » 03.08.2006, 17:06

Статус: Не в сети

Сообщение от baraban » 03.08.2006, 18:26

2 Светлана
А в бане не плеснули ли на нее водички? Не разу не слышал, чтобы Булер сам по себе треснул.

Источник

Замена кирпичной печи на железную

Рано или поздно это должно было случиться — принято решение заменить кирпичную, точнее комбинированную, печку на металлическую. Зачем, по каким причинам и что в результате изменилось мы подробно расскажем в другой статье, а сейчас непосредственно займемся описанием самого процесса. И так, поехали.

Разбор печки

Ломать не строить — гласит народная поговорка, но это как сказать, смотря что. Разбор печи занял примерно столько же времени, сколько и последующая установка новой.

Работа началась с трубы. Она комбинированная: верх железный, все остальное, включая две разделки и участок с вьюшкой, из красного кирпича. Делаем все аккуратно — потому как из этого же материала будет возведен точно такой же дымоход.

Процесс идет не быстро, каждый кирпич тщательно очищается от кладочного раствора и осматривается на дефекты. Особенно сложно было работать в чердачном пространстве — от потолка до крыши крайне небольшое расстояние.

Кладка трубы была выполнена в пять кирпичей, высотой в 27 рядов.

При разборе было замечено, что кирпичики из трубы сохранились в целом лучше, чем те из которых была сложена сама печь. В данном варианте топки не были футерованы термостойким материалом, а выложены обычным красным кирпичом.

Связующий камни раствор (смесь глины с песком) настолько потерял свои свойства, что местами превратился в пыль. В результате кирпичи легко отделялись друг от друга.
Разбору не подверглись последних два ряда, полностью покрывающим основание фундамента печи.

Характеристики печи

Новая каменка весит порядка 130 кг, поэтому пришлось потрудиться, чтобы ее аккуратно занести в баню и установить на фундамент. Основа печи — это труба магистрального газопровода. Она толстая и прочная (10 мм).

Общая высота — 154 см
Труба — 100 см
Высота каменки — 75 см
Ширина — 53 см
Длина — 59 см
Толщина металла (кроме г/трубы и дымохода) — 6 мм
Бак для воды навесной (нержавейка) — 80 л.

Топка длинная, что очень удобно, в нее поместится любое среднестатистическое полено. Внутри топки крупная чугунная решетка. Внизу есть зольный ящик, который служит еще и поддувалом. Вьюшки нет. Каменка открытая. Дверца двойная.
В каменке имеется дымооборот, для чистки дымохода есть технологическое отверстие.

Установка каменки

Чтобы не делать новых разделок через потолок и крышу, трубу каменки пришлось под них подгонять, отчего печка расположилась в пространстве бани не совсем удачно. Зато такое решение позволило избежать глобальной переделки кровли.

Следующим шагом стало возведение трубы из кирпича.

Данная модель предполагает установку кирпичной трубы, для этого предусмотрена специальная площадка размером 40х40 см.
После первого ряда кирпичей будет располагаться вьюшка. Она необходима, чтобы регулировать тягу в печи и сохранять тепло после полного прогорания дров.

При помощи болгарки и алмазного круга вырезаем пазы под задвижку и только после тщательной подгонки всех элементов укладываем два ряда на раствор. Кладочная смесь покупная — для кладки каминов и печей.

Сразу после третьего ряда идет разделка: труба в потолочном пространстве увеличивается на четверть кирпича. Ее высота — три ряда.

На этот раз трубу делаем чуть компактней — в четыре кирпича, а не в пять, как было ранее. Это достаточно для хорошей топки печи и пожарной безопасности, кроме того уменьшится вес сооружения. По этой же причине было сокращено количество рядов — с 27 до 24. Каменка хоть и рассчитана на значительную нагрузку, все же по рекомендации производителя ее лучше минимизировать.

Железная труба в том месте, где соединялась с кирпичом прогорела. Остальная часть в целом осталась прочной и годной для дальнейшей эксплуатации. Решено было срезать нижний участок и снова ее установить.

Отделочные работы

Сразу после завершения работ по установке дымохода начали протапливать печь. Нужно ее обжечь, чтобы ушли все запахи. Если есть возможность, это лучше проводить вне помещения бани. В данном случае такой не было — печь тяжелая, выносить-заносить проблематично.

Попутно оштукатурили трубу по всей высоте и сделали обналичку по периметру разделки из осиновой вагонки.

Позади печи для защиты бревен от нагрева установили асбестоцементный лист.

Чтобы обезопасить себя от жесткого теплового излучения, повысить теплоемкость печи и просто оградить от случайного контакта, обкладываем ее с трех сторон кирпичом. Между стенкой и каменкой оставляем воздушный зазор в 5 см.

Кроме того, для дополнительной конвекции воздуха, защитный экран выкладывается не сплошным, а с небольшими окнами, расположенными в шахматном порядке.

Закончив с этим приступаем к подготовке камней. Их моем щеткой с жесткой щетиной и промываем в чистой воде. На коробке написано, что камни карельские, правда ни где не указано какие. Если не ошибаюсь это габбро-диабаз, если не так поправьте.

Грязи намылось не так много, в основном технологическая крошка и пыль.

Всего было уложено 5 коробок камней по 20 кг каждая: четыре в каменку и одну в сетку на дымоходе.

Возможно позднее придется еще добавить коробочку, а пока приступаем к тестам печи.

Источник

14 строительных термостойких материалов, пригодных для облицовки печи, грубы

Печи, камины, плиты издавна применяют для обогрева помещения и приготовления пищи. Они достаточно громоздки (вспомните русскую печь, на которой спали, готовили пищу, а кое-где и мылись), и чтобы эстетично вписать их габариты в интерьер дома, используют внешнюю декоративную отделку.

Назначение облицовки печей

Для облицовки камина или печи-грубы, особенно верхней части, которая нагревается довольно сильно, используются термостойкие материалы, которые не пойдут трещинами, не отвалятся и не испортят внешний вид печи.

При выборе покрытия следует ориентироваться на следующие требования:

Ассортимент современных строительных материалов и смесей для облицовки достаточно широк. Подобрать подходящий к интерьеру облицовочный материал и уложиться в бюджет может любой хозяин.

Между облицовкой камина и печи есть достаточно большое различие. Камин обычно является вспомогательным источником отопления. Протапливают его нерегулярно и понемногу. Перепад температур облицовки не превышает 150 °С. Печки, напротив, часто топят постоянно и помногу. Облицовку для них придется рассчитывать на перепад температур до 500 °С.

Для облицовки печей и каминов применяются следующие материалы:

Простая или декоративная штукатурка

Простая штукатурка состоит из глины и песка. Перед смешиванием эти два компонента обязательно просеивают, чтобы очистить от мусора. Глину рекомендуется выбирать жирную, чтобы она лучше прикрепилась к поверхности. Перед началом работы ее заливают водой и оставляют на срок не меньше 3-х часов. Профессиональные печники держат глину в воде в течение суток.

Декоративная штукатурка кроме глины и песка содержит следующие добавки:

В обоих вариантах используется огнеупорная шамотная глина. При смешивании важно выдержать пропорции, иначе состав получится слишком твердым.

Преимущества:

Недостатки:

Штукатурку для облицовки нужно делать на основе извести или цемента, так как гипс под воздействием жара очень скоро начинает рассыхаться и отваливаться кусками. В составе должен присутствовать асбест, который предотвратит растрескивание.

Если вы хотите украсить печь росписью или просто придать штукатурке другой цвет, позаботьтесь о выборе подходящего красителя. Масляную краску лучше не использовать, так как она при нагревании неравномерно меняет цвет, выделяет неприятный запах и может даже загореться. То же самое касается лаков и олифы. Самый простой вариант: приобрести специальную краску для покрытия каминов и печей.

Какие красители подойдут:

Есть два способа окрашивания:

Чтобы цвет был насыщенным, штукатурку наносят в несколько слоев. Каждый слой должен наноситься поверх полностью высохшего предыдущего.

Важно: расписать печь необходимо до того, как штукатурный состав полностью высохнет.

Облицовочный кирпич для печи и грубы

Благодаря популярности печей и каминов производители постоянно совершенствуют технологии производства облицовочной продукции. Распространенный для отделки материал — кирпич (фигурный, цветной, фактурный…). Вне зависимости от вида продукт должен соответствовать следующим требованиям:

Красный кирпич выдерживает температуру до 800 °С. Шамотный кирпич более термостойкий (или огнеупорный) — он может нагреваться до температуры выше 1400 °С. При выборе нужно ориентироваться на плотность его структуры. Чем она выше, тем медленнее нагревается материал и дольше держит тепло.

Преимущества:

Недостатки:

Изразцы

Изразцы — керамические плитки, предназначенные специально для отделки каминов и печей. На внутренней части имеются специальные бортики с отверстиями для закрепления на поверхности (простые, загнутые, многоячеистые), которые называются румпой.

Изразцы — достаточно тяжелая и толстая термостойкая плитка (вес одной около 2-х кг), поэтому при строительстве делается единый монолитный фундамент. Обычно печь с изразцами складывается усилиями двух человек – печника и облицовщика.

Ранее действовал ГОСТ 3742-47 на размеры изразцов. В настоящий момент он отменен, но продолжает быть ориентиром для производителей.

Изразцы делают из белой глины. Они бывают с рисунком и без, с глазурью, рельефные и гладкие, с различными фасонными деталями типа бордюров, карнизов, решеток, рельефных вставок. В зависимости от нанесения рисунка и цветовой гаммы есть целые школы производителей изразцов. Точность изготовления очень велика (не превышает 1 мм), что определяет отсутствие подгонки изразцов друг к другу.

Преимущества отделки изразцами:

Недостатки:

Клинкерная плитка для облицовки печи

Клинкерная плитка — это разновидность керамики. Состоит из специальной тугоплавкой сланцевой глины, в которую добавляют кварцевый песок, бой керамики, мел, оксид кальция и краситель. Состав тщательно перемешивают и запекают при очень высоких температурах (1200-1500 °С ).

Преимущества клинкерной плитки:

Недостатки:

Керамическая терракотовая плитка для облицовки печи и стен грубы

Преимущества:

Недостатки:

Майолика

Майолика — плитка, изготовленная из огнеупорной глины с высокой пористостью, которую декорируют глазурованной краской с последующим нанесением рисунка. Обычно в орнаменте используются растительные мотивы. В средние века майолика расписывалась художниками вручную оловянно-свинцовой глазурью.

Достоинства:

Недостатки:

Натуральный камень для облицовки печи, камина и стен грубы

Модная в настоящее время облицовка натуральным камнем (предпочтительнее камины) потребует работы профессионала. Разумеется, цена будет высока, но и результат будет хорош. Для отделки используют:

Натуральный камень хорошо накапливает тепло и устойчив к перепадам температур, огнеупорен. Следует учитывать, что кладку камня делают с небольшим зазором, так как есть разница в коэффициентах температурного расширения.

Преимущества:

Недостатки:

Искусственный камень и керамогранит

Искусственный камень получают, заливая в силиконовую форму смесь из бетонного или гипсового раствора, гранитной или мраморной крошки, пигментов и песка. Все это уплотняют на вибростоле и оставляют схватываться в форме. После двух недель схватывания и сушки полученный материал используют для облицовки.

Керамогранит делают из смеси двух сортов глины, песка, гранитной и мраморной крошки. После формирования плиток их подвергают высокотемпературному прессованию.

Преимущества:

Недостатки:

Мрамор для облицовки печи и каминов

Мрамор — это натуральный материал, его пригодность для облицовки почти не отличается от других природных камней.

Однако разница есть:

Недостатки:

Кафель для облицовки печи и стен грубы

Кафельная плитка из плюсов имеет только низкую цену. Из-за большой разницы в коэффициентах линейного расширения кирпичной основы и кафеля, а также низкой теплопроводности использовать его можно только для облицовки каминов. По этой же причине при отделке необходимо использовать стальные профили или кляммеры для монтажа.

Шамотная плитка для печи или грубы

Шамотная плитка для облицовки — это огнеупорный материал, сделанный вручную из тугоплавких глин. Для большей прочность в смесь добавляется каменная мука. Обжигается шамот при 1300 °С.

Преимущества:

Недостатки:

Метлахская плитка

Обычно метлахская плитка имеет матовую поверхность однородного окраса, однако встречаются варианты с замысловатыми орнаментами и дизайном. Коэффициент водопоглощения у этого материала равен 0%.

Преимущества:

Недостатки:

Фаянс

Изготавливают материал путем сухого прессования огнестойкой глины и кварцевого песка. Такие плитки отлично аккумулируют тепло. К достоинствам можно отнести невысокую стоимость, а также прочность. Фаянс крепче терракотовых материалов и майолики. Дополнительным преимуществом является его низкая пористость.

Наиболее распространен голубой орнамент на белой плитке, однако встречаются и другие варианты.

Зеркальная плитка термостойкая

Зеркальная плитка идеально впишется в интерьер в стиле минимализма, хай-тек или модерна. Для укладки потребуется специальный клей с термостойкостью 400 °С. Наносить его нужно и на плитку, и на поверхность камина.

Использование такой отделки позволит визуально расширить пространство и создать любопытные эффекты.

Советы по выбору керамического материала

Если вы остановили выбор на керамическом материале, для покупки подходящего материала обратите внимание н а следующие детали.

Маркировка

Термостойкость

Упаковку с термостокой плиткой помечают литерой «Т». Также можно ориентироваться на цифры 1, 2, 3 или на число меток в виде огонька. Чем больше число, тем выше теплоемкость.

Температурное расширение

То есть способность плитки не менять размер при высокой температуре. Рекомендуется выбирать материал с коэффициентом расширения не больше 7-8 %. В этом случае глазурь на керамике и сам материал не потрескается и не отслоится при температурных перепадах.

Водопоглощение

Качественная керамика не вбирает влагу. Благодаря этому она сохраняет первоначальный вид десятилетиями. Чтобы выбрать такой материал, ищите букву «Е», рядом с которой обозначен индекс — он должен быть ниже 3%.

Технология производства

Есть два способа производства плитки:

Для облицовки экструдированная плитка годится лучше, чем прессованная.

Размер плитки

Специалисты не рекомендуют использовать плитку больше 25*25 см. Работать с большими плитками неудобно: их нужно много подрезать, к тому же, даже специальный усиленный термостойкий клей может не выдержать вес большой плитки. Работать с плиткой меньше 10*10 см также неудобно, вдобавок облицовка таким материалом дробит поверхность печи. Рекомендуется отдать предпочтение плитке 12*12 см.

Итоги

Для обеспечения надежности и долговечности облицовки печей и каминов требуется правильно выбирать облицовочный материал, технологию нанесения облицовки и связующий материал.

Древние материалы для отделки, такие как изразцы и майолика, красиво смотрятся, но могут сильно ударить по карману покупателя, тогда как современные материалы типа керамогранита или клинкерной плитки, не уступают старым технологиям в качестве и эстетике и позволят хорошо сэкономить на материалах.

Другим источником экономии станет самостоятельная укладка, но есть много нюансов и подводных камней, о которых в начале работы можно не догадываться, поэтому перед началом отделки рекомендуется проконсультироваться у профессионала.

Источник

Новая печь да под старую трубу (фотоотчет)

ИмхоДом › Форумы › руки из плечей › Новая печь да под старую трубу (фотоотчет)

Надумал я нынче печку на дачке заменить, поизносилась старая-то, трещинами пошла, да и кирпич в ней не печной вовсе применялся, а тот, который найти удалось — абы какой. Времена были советские, все было в дефиците, а уж кирпич печной найти, или шамотный — это было проблемой. Печке спасибо большое — все-таки 18 лет простояла и радовала нас теплом, особо не дымила, правда капризничала, так оно и понятно — дама.

Для начала исследовал Интернет, изучил печной рынок. Увиденное и прочитанное меня, четно сказать, не порадовало. Предложений много, эскизов разных печек еще больше, а вот цены приблизительно одинаковые. Каких только фирм я там не встретил. И не только фирмы попадались, но и частные мастера — тоже. И все с предложениями, новыми идеями, современными дизайнерскими решениями.

Позвонил в несколько фирм и расстроился окончательно. Цены, названные собеседниками, поражали воображение. Честно сказать, фирмы просили за печку около 200 000 тыс. рублей. Под «ключ», что называется. Можно было найти вариант и за 150 000 тыс. рублей, но это все равно дорого. Откуда они берутся, эти цены?

Мне хотелось иметь печку, небольшую такую, которая бы хорошо грела, на которой можно было бы что-нибудь приготовить и высушить. Ну и она должна была радовать глаз, несомненно.

Разыскал мастера, и мы сговорились. Он просил за работу 60 000 тыс. рублей, плюс материал — 20 000. Выходило, что за 80 000 рублей мастер обязался разобрать и вынести старую печь, закупить материал (вместе с хозяином, разумеется) и построить на ее месте новую печь, да не просто построить, а снять фаску с кирпича, чтобы симпатичнее смотрелось, не рушить трубу, начиная с потолка и до небес, прочистить старый дымоход, поставить все «железки» на мастику, покрыть эти железки черной огнеупорной краской, а саму печь — огнеупорным лаком. И все это за 80 000 тысяч! Ну, скажите, люди добрые, какой у меня был выбор? Или 180-200 000 тысяч (которых, конечно, нет), или 80 000 тысяч, которые, благодаря младшей дочери, наскрести все же можно? Вы бы как поступили? Правильно — выбрали бы мастера-молдаванина. Вот и я выбрал его. Ударили по рукам и все завертелось-закрутилось.

Первое, что мы сделали, поехали на рынок и закупили следующие предметы, необходимые для строительства новой печи:

— кирпич печной — 450 шт;

— кирпич шамотный (для топки) — 40 шт;

— глина шамотная — 3 мешка;

— краска черная огнеупорная (до + 600 градусов) — 1 баллончик;

— лак бесцветный огнеупорный (до 600 + градусов) — 2 флакона;

— дверка топочная (со стеклом) — 1шт.;

— дверка поддувальная (в рисунок печной) — 1 шт.;

— колосник средний — 1 шт.

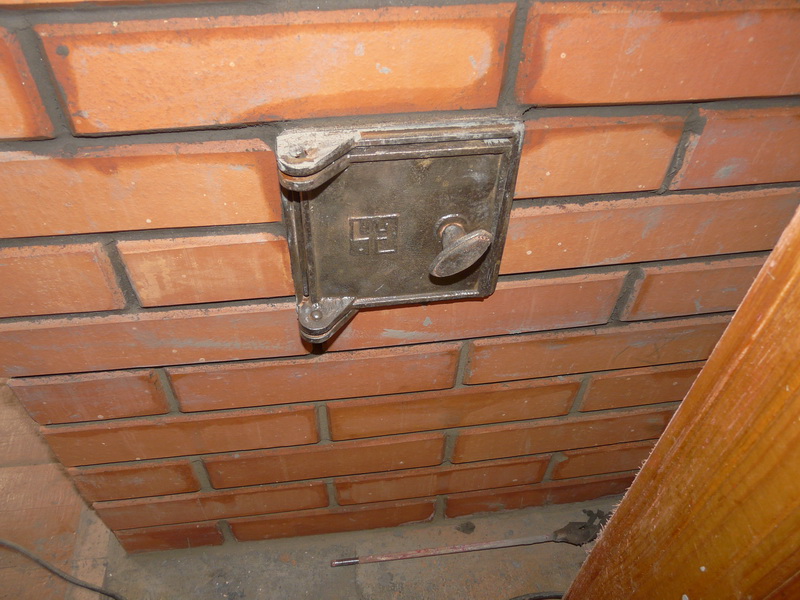

Печные задвижки и вьюшки решили не покупать, а использовать старые, поскольку с годами с ними ничего не случилось. А вот колосник треснул и потому пришлось покупать новый.

А теперь в картинках я предлагаю Вам посмотреть, как все это выглядело в натуре. Может быть, мой фотоочерк будет кому-то интересен, а кому-то просто полезен

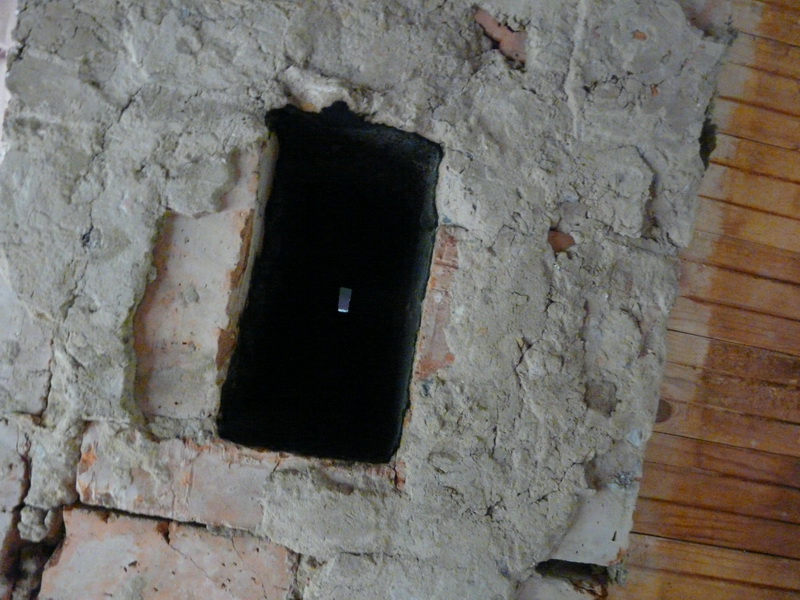

Внутри топки старой печи начал крошиться кирпич, на плите образовалась трещина, а вокруг — щели. Топить печь стало небезопасно в противопожарном отношении.

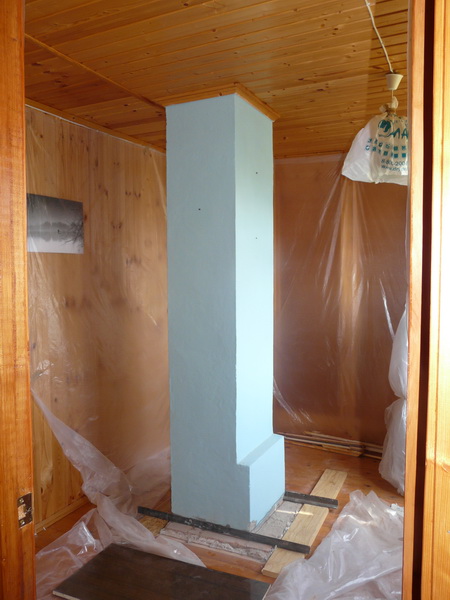

Сама труба выглядела довольно прилично и смысла ее менять не было. Но как отделить трубу от печи? Мастер сделал это просто и оригинально. Он вырубил с двух стор он в трубе бороздки, в бороздки вставил уголок, скрепил его проволокой, чтоб не разошелся, положил сверху пола (на предполагаемые лаги под ним) доски, подвел их точно под уголок. И все. Упоры были готовы, предстояло разобрать саму печь ниже этих уголков. Возможно, за счет раствора, могли удержаться на весу еще два нижних ряда трубы. Это бы в принципе облегчило задачу и было желательным моментом.

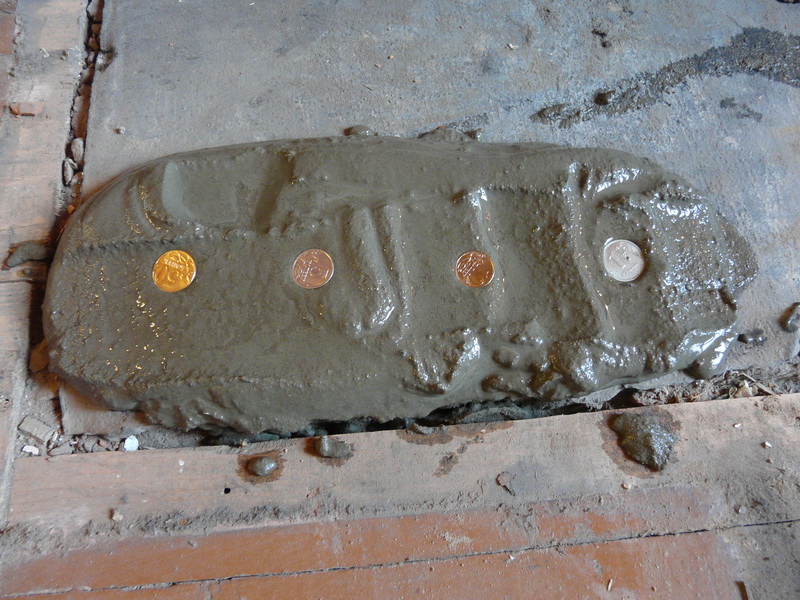

Оригинально, не правда ли )

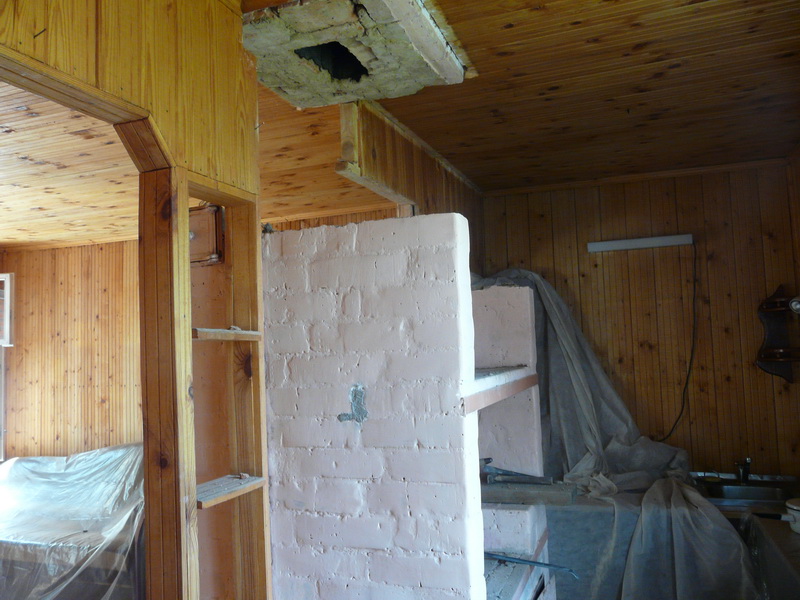

Мастер начал разбирать печь — четко, деловито, со знанием дела. Снятые кирпичи в хозяйстве всегда пригодятся. Мало ли где, например , в фундамент, возможно — в дренаж.

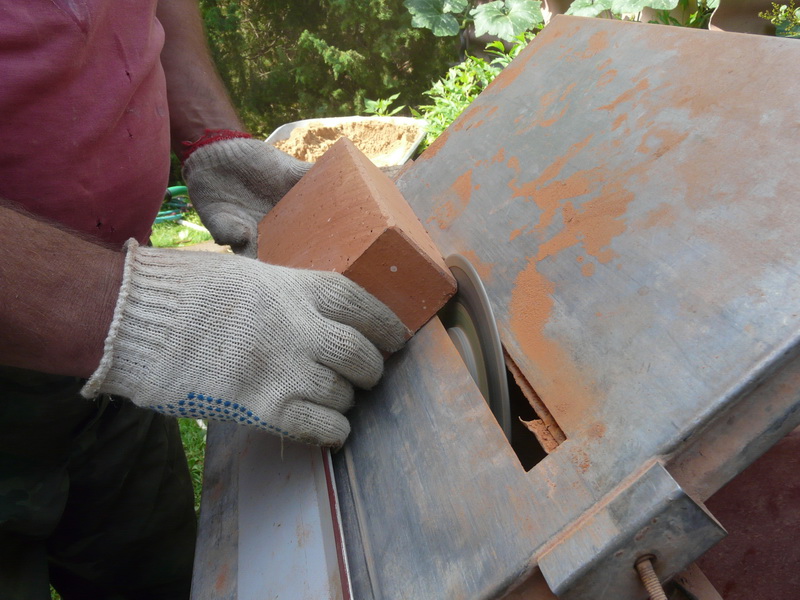

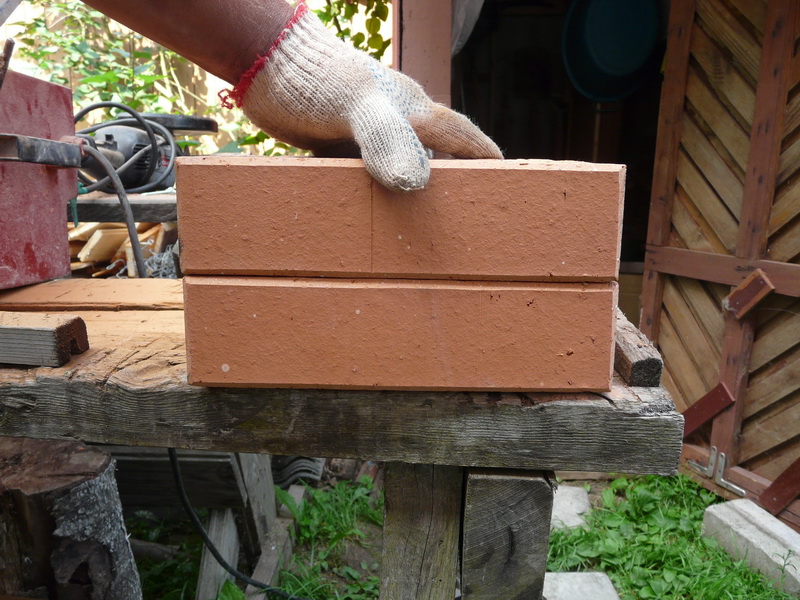

З адача облегчается — можно не усердствовать особо, укладывая новые кирпичи в потолочно-напольное перекрытие. Они ведь уже есть. Останется подвести печь под эти кирпичи, добиваясь совмещения отверстий для дымохода.

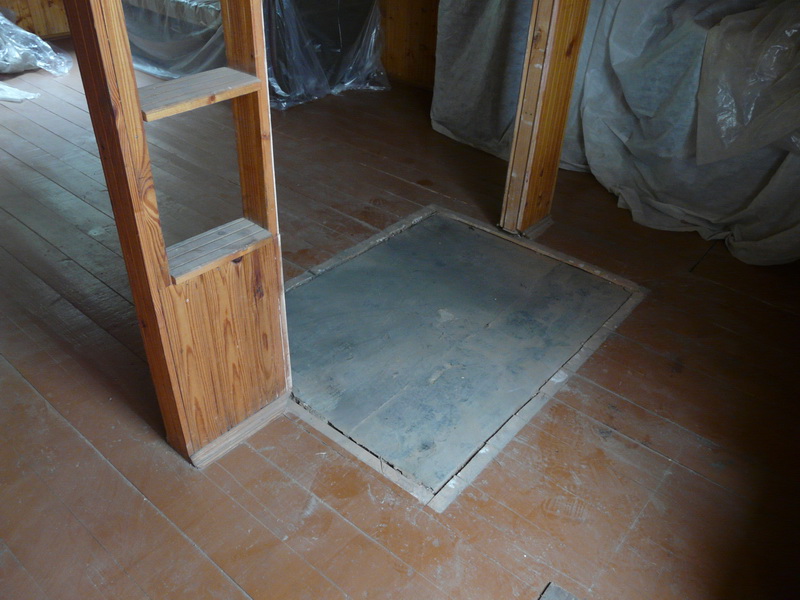

От старой печи о стался только фундамент, а точнее, плита, на которой зиждилась старая печь. Надо сказать, что под этой плитой в цокольном этаже находится гараж (высота гаража- 2 м.). Было нежелательно при закладке дома вести фундамент от земли, перегораживая гараж. Поэтому я положил на стены (блочные) цокольного этажа крупные швеллер ы , между ними сварил каркас из толстой арматуры, залил все это раствором и получил прочную бетонную площадку. Эту площадку использовал в качестве фундамента для печи. Никаких инженерных расчетов не проводил, а делал, как бог на душу положит. Делал сам лично. Старая п ечь на этой площадке п ростоял а 18 лет, а новая печь, надеюсь, еще дол ьше стоять будет.

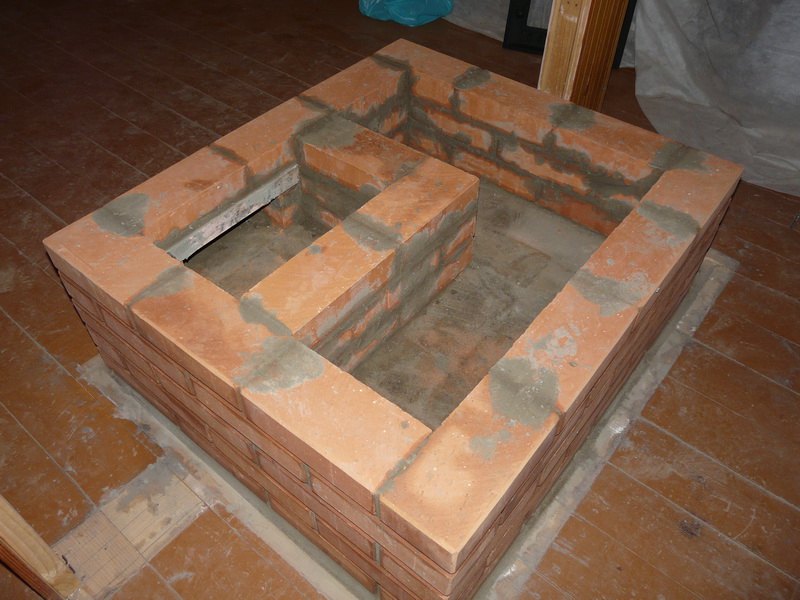

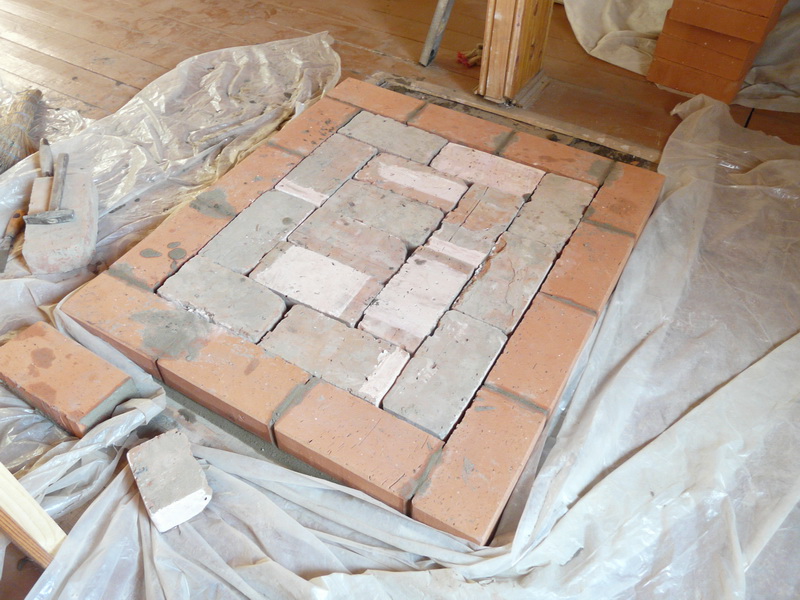

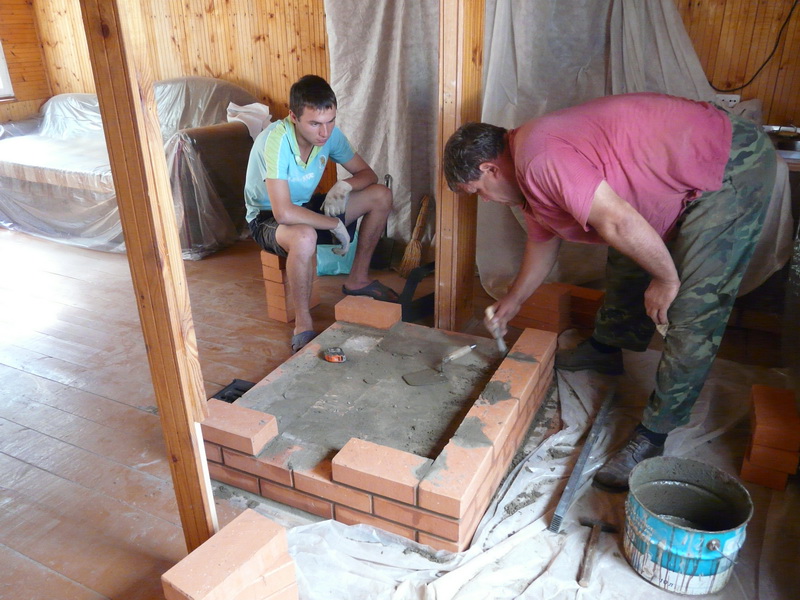

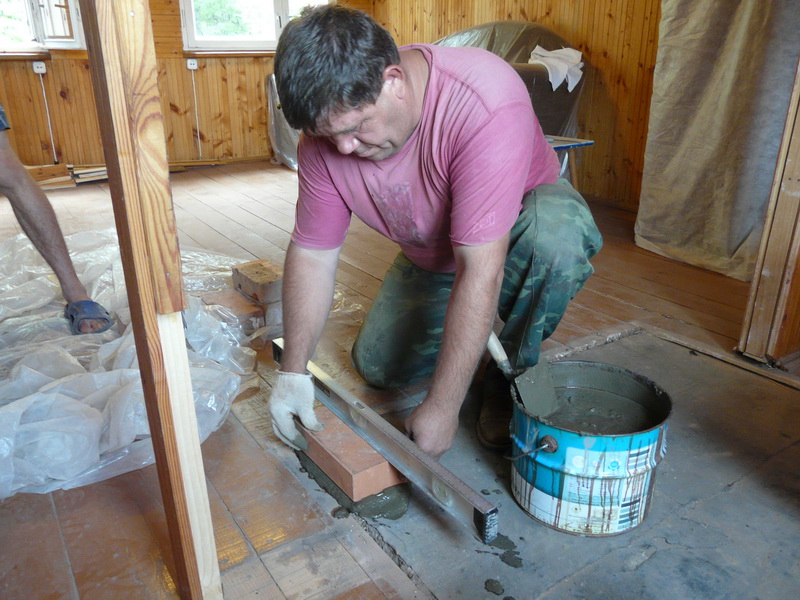

С тарые кирпичи пошли внутрь первого ряда — так обычно делают экономные мастера.

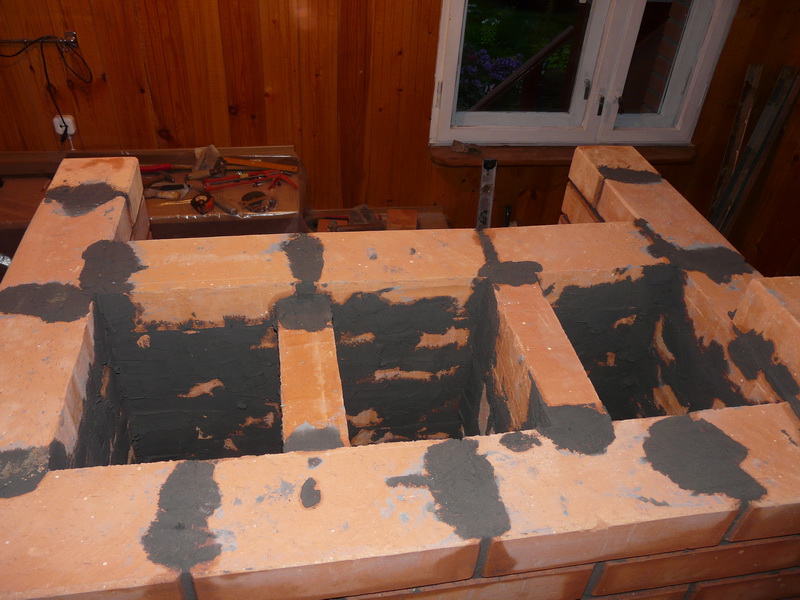

Г-образная пустота будет, по выражению Мастера, нижней тепловой камерой. Над ней как раз будет располагаться топка и далее по ходу пойдет самый горячий воздух. Якобы воздух в камере будет нагреваться от этого и кирпичи в нижней части топки под топкой и началом движения горячего воздуха, будут хорошо прогреваться. Поживем — увидим, как говорится.

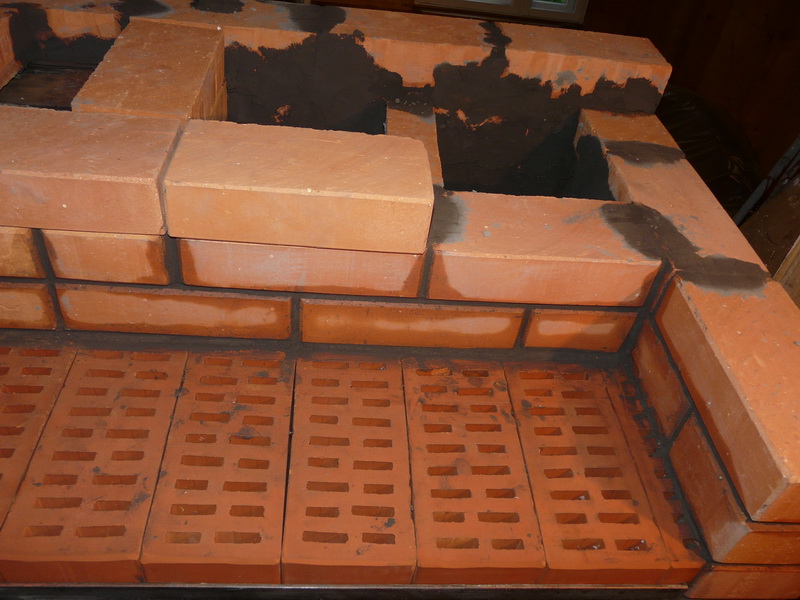

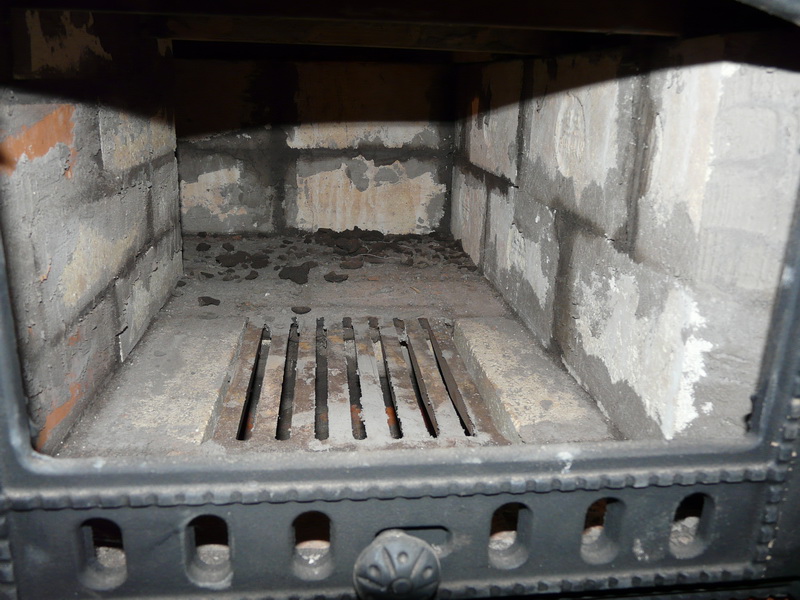

Кирпичи шамотные, выдерживают большую температуру. Это как раз и будет днище топки.

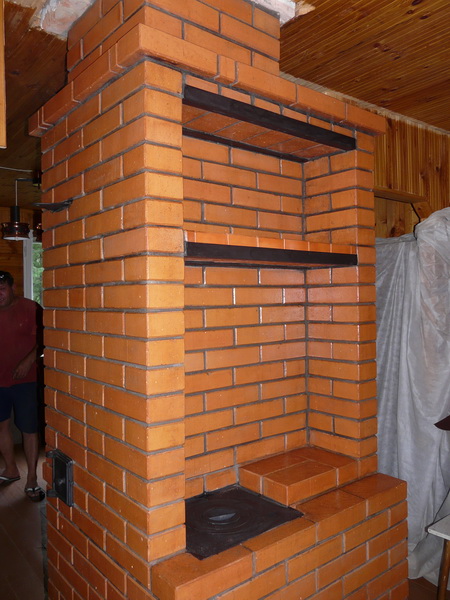

Плиту мы решили поставить одноконфорочную. Практика убедила, что две конфорки необязательны. Ставиться плита будет на термостойкую мастику, и краситься термостойкой краской.

Над топкой, если вы обратили внимание, небольшой козырек. Во-первых, для красоты, во-вторых, в случае похода дыма из топки предохранит от закопчения всю вертикаль тыльной стенки печки, а она здесь чуть ли не главная.

Чтобы теплый воздух быстрее достигал просушиваемого материала, полочку мы сделали из облицовочного кирпича с отверстиями. За полочкой просматриваются вертикальные колена дымохода.

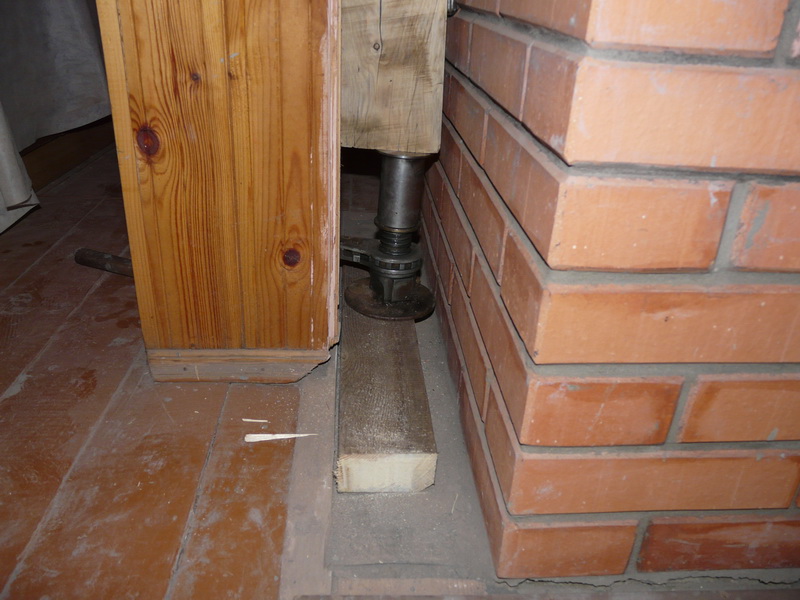

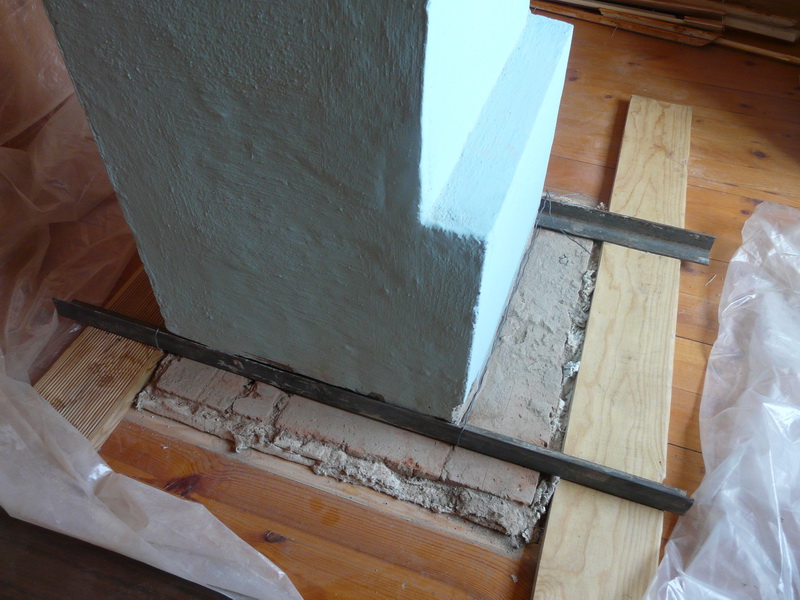

Принимаем решение поднимать трубу на домкратах. Домкраты — с двух сторон. Поднимать равномерно и до тех пор, пока расстояние в разрыве между трубами не будет достаточным, чтобы можно было положить раствор и кирпич. А затем опустить трубу. С этой стороны мы применили домкрат на 5 тонн, хотя вес трубы по моим расчетам был не более 1 тонны.

С другой стороны мы применили домкрат грузоподъемностью две тонны. Снизу домкраты установили на балки, которые опирались через пол на швеллеры .

Аккуратно опускаем верхнюю часть трубы и она занимает свое место , выдавливая раствор из под кирпичей. Дело сделано, господа! Герметичность дымохода обеспечена.

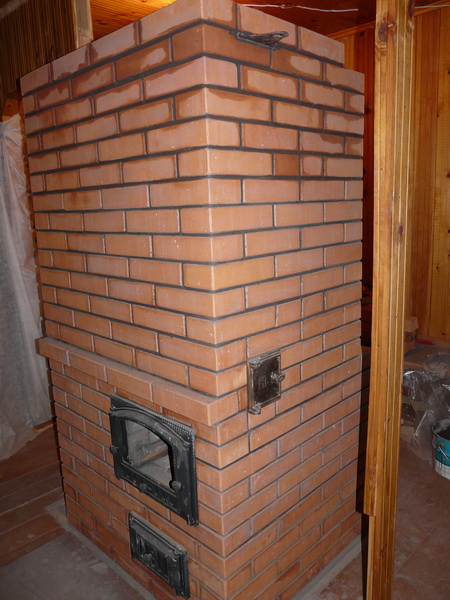

Когда все было готово, Мастер покрыл всю печь печным лаком, все железки — черной краской. Такая вот она получилась — дачная печь. Мастер вопло тил иде и хозяев в жизнь, и воплотил, надо сказать, неплохо. Да Вы и сами видите — произведение искусства!

Довольна хозяйка, довольны ребята. Что еще надо.

Вот так мы строили печь. Наверное, удалась. Теперь ее правильно просушить, протопить и запустить в эксплуатацию.
