Чем заменить магнитный пускатель

Советы электрика

Замена контактора в электрокотле на модульный вариант

В продолжении темы электрокотлов для дома- хочу рассказать одну историю из практики.

Обратился ко мне клиент с просьбой помочь в решении одной проблемки.

Установленный дома электрокотел очень громко включался/отключался при работе.

Котел с тремя тэнами мощностью на 6 кВт, подключен на одну фазу, вот что я выяснил предварительно по телефону.

Так же присутствует простейшая автоматика регулирования температуры которая действует на вкл./откл. контактора, который и издает громкие “шлепки” при переключении.

Все бы ничего, но электрокотел установлен не в отдельном помещении- котельной, а в кухне недалеко от спальни и очень мешает отдыхать… Представляете- спите ночью и вас будит периодическое “БА-БАХ!”, “БА-БАХ!” )))

Выяснив все это, поехал на место смотреть чем можно помочь в этом случа как сделать электрокотел бесшумным.

Оказалось что электрокотел уже пережил одну замену контактора, до этого был установлен малогабаритный контактор КМЭ с номинальным током контактов на 20 ампер (со слов хозяев). Он сломался и был заменен на точно такой же но бОльшей величины- КМЭ-3210.

Из- за чего сменили контактор как мне объяснили- перестала включаться одна ТЭНа на электрокотле и контактор сильно искрил при работе. Проработал этот контактор совсем немного и его контакты подгорели, соединение электрической цепи нарушилось и ток на одну ТЭНу перестал “проходить”, естественно греть этот ТЭН прекратил.

Меня это немного удивило, так как нагрузка из трех ТЭН для пускателя полностью соответствовала, 6 кВт это примерно 28 ампер, а контакты у контактора были запаралелены и через них коммутировалась только фаза, а это получается что через три контакта мог протекать ток до 60 мапер длительное время без всяких последствий.

А тут получается что от половины допустимого тОка в 30 ампер контакты вышли из строя…

Что то тут не так. На всякий случай проверяю ТЭН мультиметром по сопротивлению (кстати соединены они по схеме “звезда”)- все нормально, сопротивление одинаковое как и должно быть, ведь ТЭН то одинаковой мощности по 2 кВт.

Проверяю сопротивление ТЭН относительно корпуса- тоже все чисто, изоляция хорошая.

Включаю автомат на электрокотел и меряю напряжение- так вот где “собака порылась!”))) А напряжение то низкое- всего 190 вольт!

Вот и причина быстрого выхода из строя контактов.

От низкого напряжения подвижная часть магнитопровода в контакторе плохо подтягивалась к неподвижной- вследствие этого был плохой поджим силовых контактов между собой, а уже из- за этого- повышенный износ контаков что привело к их подгару и поломке.

Кстати о том как низкое напряжение влияет на включение контактора можете посмотреть в моих статьях

С причиной выхода из строя контактора разобрался, хозяевам порекомендовал обратиться в электроснабжающую организацию насчет низкого напряжения, далее надо все таки решать вопрос о шумнов включении контактора.

Вот она- причина “бабахания”- контактор КМЭ:

Электрокотел в другое место перенести сложно уже, на дворе зима наступает, тут уже не до переделки системы отопления, поэтому я предложил заменить контактор КМЭ на модульный контактор, так как при срабатывании последний издает гораздо меньший шум и к тому же меньше по габаритам чем КМЭ-3210.

Был приобретен модульный контактор от фирмы IEK КМ-25-40 с номинальным током контактов 25 ампер. Каждый ТЭН в 2 кВт это не более 10 ампер, а контакт расчитан на 25 ампер, так что по нагрузке тут все в порядке.

Вышла небольшая проблемка с крепежом модульного контактора- посадочное место не подходило для него, пришлось поверх установить дин-рейку, ну это как говорится дело техники)))

Подключается контактор аналогично как и КМЭ, тут переделывать ничего не стал, с клемника три провода идут на нижние контакты (на клемнике эти три провода перемычками соединены с фазнам проводом), а с верхних уходят по проводам на клавиши-переключатели установленные на съемной лицевой части корпуса электрокотла.

Нулевой провод напрямую идет на зажимы ТЭН и еще один нулевой- через термодатчик- на катушку контактора. На второй вывод катушки подключен фазный провод с клемника.

А вот обратная сторона съемной части корпуса электрокотла:

После сборки схемы включил автомат и проверил работу контактора- звук при включении стал значительно тише и практически не слышен! Клиент остался очень доволен)))

Для тех кто читает мой сайт я специально записал видео где показал как работал контактор КМЭ и как включается электрокотел после установки модульного контактора.

На видео получился звук довольно громкий- на самом деле звук включения модульного контактора не громче звука перещелкивания клавишь-переключателей- обратите внимание смотря видеоролик!

И еще для самых внимательных- когда показывал включение от КМЭ то видно что третья лампочка на клавише плохо загорается- как от плохого контакта…

На самом деле так оно и оказалось- в контакторе один из проводов, идущий на эту клавишу был вставлен в зажим вместе с изоляцией и контакт был очень плохой. Видимо электрик, подключавший этот котел был или невнимателен или кудато очень торопился)))

Итак, смотрите видео:

Источник

Форум АСУТП

Клуб специалистов в области промышленной автоматизации

тведотельные реле как пускатели

тведотельные реле как пускатели

Сообщение r3lai » 19 мар 2018, 21:39

тведотельные реле как пускатели

Сообщение Универсал » 19 мар 2018, 23:41

тведотельные реле как пускатели

Сообщение and909 » 20 мар 2018, 06:17

тведотельные реле как пускатели

Сообщение agent_serg » 20 мар 2018, 09:29

тведотельные реле как пускатели

Сообщение Ryzhij » 20 мар 2018, 09:55

тведотельные реле как пускатели

Сообщение ASUTP_PLC » 26 мар 2018, 10:14

тведотельные реле как пускатели

Сообщение perfect_gentleman » 26 мар 2018, 16:58

тведотельные реле как пускатели

Сообщение Jackson » 26 мар 2018, 22:29

тведотельные реле как пускатели

Сообщение perfect_gentleman » 27 мар 2018, 00:49

тведотельные реле как пускатели

Сообщение Jackson » 27 мар 2018, 11:52

тведотельные реле как пускатели

Сообщение perfect_gentleman » 27 мар 2018, 12:26

тведотельные реле как пускатели

Сообщение Jackson » 27 мар 2018, 13:05

Отправлено спустя 1 час 2 минуты 11 секунд:
Забыл сказать что пока всё так и работает, заодно демонстрируем алгоритм пуска мощного потребителя по запросу, однако прорабатываю возможность прямого пуска этого АД от одного генератора.

Источник

Чем заменить магнитный пускатель

Они будут работать на вместо 2-х пускателей и 2-х выключателей, вместо выключателей хочу использовать пульт д/у 220 вольт. Желательно наглядную простую схему, чтобы даже «чайник» смог разобраться.

Вот вам простенькая схема на мощных тиристорах. Заменяет механический магнитный пускатель. Выдерживает ток до 50 ампер

Любой электрический прибор имеет устройство для его подключения к электросети, будь то чайник, кофемолка или более сложный механизм. Это может быть как простое устройство, так и более сложное. Порой, если оно вышло из строя, необходимо заменить его либо самому собрать для электроприбора.

Способы подключения

В чем может быть сложность подключения? Необходимо обеспечить безопасность пользователей от поражения электрическим током или пожара, сохранность самого прибора от полного или значительного повреждения при его неисправности. По принципам, которые используются в этих устройствах, их можно разделить на:

Электронные аппараты полностью состоят из приборов, в которых не используется механическая, мускульная сила. Для коммутации в них используются транзисторы и тиристоры. Такие устройства полностью автоматизированы. Они отличаются быстродействием, отсутствием шума. В них не возникают искры или электрическая дуга. По размерам они значительно меньше электромеханических. Также они выигрывают по весу и, что немаловажно, по цене.

Тем не менее электромеханические устройства еще широко используются. Пожалуй, единственным преимуществом у них является сравнительная простота. Если их классифицировать по разъединяемому току, то можно выделить три группы:

Через реле

Реле — самые маломощные, работают с малым током и напряжением. В связи с этим могут работать с относительно большими частотами, чем остальные два. Используются в автоматике, телефонии, для маломощных агрегатов. Могут применяться в виде основного коммутатора либо совместно с более мощным, например, пускателем.

Реле имеет металлический или пластиковый корпус и диэлектрическую пластину, из которой выходят вывода для крепления проводов. К пластине крепится катушка и контакты. По числу контактов можно выделить:

Катушка представляет собой намотанный на каркас провод, а в центре ее находится металлический сердечник. Вблизи сердечника располагается металлическая пластина, к которой через изолирующую прокладку крепится один или несколько контактов. В некоторых конструкциях их может быть 20−30. Когда по катушке проходит ток, сердечник намагничивается и притягивает пластину с коммутирующим устройством. Чтобы коммутатор вернулся в свое первоначальное положение после снятия напряжения с обмотки катушки, к нему с противоположной стороны крепится пружина.

Те коммутирующие устройства, которые находятся в движении, называют подвижными. Другие — неподвижные, они не перемещаются во время работы реле. На каждый подвижный контакт приходится один или два неподвижных. В связи с этим их можно разделить на три группы:

Замыкающими называют пару контактов, которые при срабатывании катушки замыкаются. Размыкающие, естественно, будут размыкаться при подаче на катушку напряжения. У переключающих подвижной коммутатор находится между двумя неподвижными, причем при отсутствии магнитного поля подвижные соединены с одним контактом, а при появлении магнитного поля они переключаются на другой.

Обычно на корпусе реле есть схема контактов, где показано, в каком положении при отсутствии напряжения на катушке находятся подвижные. Они пронумерованы, как и выводы на корпусе, что помогает определить, какой вывод соответствует тому или иному контакту. Отдельно показаны выводы катушки, они обозначаются буквами «А» и «Б».

На электрической схеме реле обозначается прямоугольником, а рядом ставится буква К. Если в схеме несколько реле, рядом с буквой ставится цифра — индекс. Сам прямоугольник обозначает обмотку катушки. Чтобы легче было читать схему, контакты могут располагаться отдельно от реле. Для идентификации рядом с ними ставится буква «К» и цифры (индекс), указывающие принадлежность к тому или иному реле. Если в реле несколько пар контактов, в индексе указывается их порядковый номер.

Магнитный пускатель

В быту и производстве широкое применение получил магнитный пускатель. Он используется для подключения потребителей различных мощностей. Корпус, изготовленный из электроизоляционного материала, полностью защищает человека от случайного поражения электрическим током.

Внутри корпуса крепится катушка с сердечником. Она подключается, на это необходимо обратить особое внимание, к напряжению 220 или 380 вольт. Несоблюдение этого требования приведет либо к плохой работе пускателя, либо к выходу из строя катушки. Номинальное напряжение указывается на самой катушке, а она ставится таким образом, что эту надпись можно было увидеть, не разбирая корпуса.

Как и в реле, обмотка с сердечником образует электромагнит, но гораздо большей мощности. Это позволяет увеличить скорость размыкания коммутирующего устройства за счет увеличения упругости пружины, что, в свою очередь, дает возможность подключать значительные токи к цепи.

Из-за размыкания больших токов возникает электрическая дуга. Она опасна тем, что может перекрыть соседние коммутирующие устройства, это приведет к короткому замыканию. Также увеличивается время разрыва цепи. Сами контакты под действием высокой температуры начинают плавиться и выгорать. Повышается сопротивление в них, что может плохо повлиять на работу электроприбора. Хуже всего, пожалуй, когда коммутирующие устройства слипаются, а то и вовсе привариваются, тогда цепь не сможет разомкнуться. Последствия предугадать несложно.

Для борьбы с этим нежелательным явлением существует несколько способов:

При использовании конденсатора необходимо подобрать емкость такой величины, чтобы она соответствовала индуктивности нагрузки. При малой емкости между контактами будут появляться искры, а при большой — сдвиг синуса по временной шкале, в худшем случае — срезание верхушек. Простым языком, ток будет выпрямляться, а это скажется на работе электроприборов.

Резистор устраняет эту проблему, но добавляет свою. При малом сопротивлении при разомкнутых контактах через пускатель будет идти ток. Это приведет к потере энергии и может представлять опасность для людей, находящихся, например, в сырых помещениях. При большом сопротивлении опять может возникнуть дуга.

Использование контактора

Контактор похож на магнитный пускатель, но работает со значительно большими токами. Обязательно имеет дугогасительную камеру, отличается быстрым срабатыванием. В отличие от магнитного пускателя не имеет защиты по току. В некоторых устройствах имеется не один, а два электромагнита. Для замыкания контактов используется основной, мощный, а для удержания применяется меньшей мощности.

Особенности подключения трехфазного двигателя

В домашних условиях иногда возникает необходимость подключения трехфазного двигателя через магнитный пускатель. На что необходимо обратить внимание? В магнитных пускателях предусмотрена защита по току. Она представляет собой биметаллическую пластину, по которой проходит ток. При нагревании пластина меняет форму, это используется для замыкания или размыкания контактов управления.

На корпусе пускателя имеются внешние контакты, которые также используются в цепи управления. Их обычно две пары, одни замыкающие, другие — размыкающие.

Основные контакты пускателя непосредственно подключают двигатель к трехфазной сети. Конструктивно две фазы уже проходят через биметаллические пластины, которые, в случае необходимости, разрывают цепь питания катушки пускателя.

Второй конец катушки идет по двум направлениям:

После чего цепь вновь объединяется и идет к кнопке «Откл». После чего подсоединяется к фазе или нулю, в зависимости от типа катушки.

Если необходимо чтобы двигатель работал в двух направлениях, ставят второй пускатель по той же схеме и со своими кнопками управления. Разница будет заключаться в фазировке. Это можно будет сделать опытным путем. Двигатель пускается через один пускатель, отключается, пускается через другой. Если вращение происходит в одну и ту же сторону, две любые фазы на пускателе меняют местами.

Возможные неисправности

В процессе работы из-за износа или внешних факторов могут возникнуть неисправности:

Что может быть причиной в первом случае? При замене катушки выбрали номинал большего значения. Стояла на 220 в, поставили на 380. Если не меняли, в катушке появились короткозамкнутые витки, и магнитное поле уменьшилось. Необходимо заменить катушку. При полном разборе пускателя поставили более мощную пружину на контактах.

Во втором случае либо контакты подпорчены, либо слишком большая нагрузка. Необходимо сверить ток потребителя и номинал пускателя. Если соответствуют — поменять контакты.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

«. Выкинь эту хрень китайскую и поставь наш ПМ 12010220.Будет у тебя настоящий пускатель 1 вел.на ток 10 ампер, в корпусе, с кнопками ПУСК, Стоп, в 54 защите. Если поставишь ПМ 12010230, то будет еще и сигнальная лампочка. «

йоооопть. теперь искать ПМ :)) Чо это хоть такое и где найти? ¶

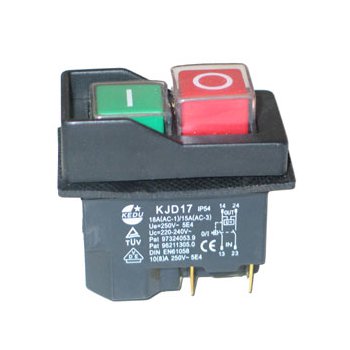

Вот описание кнопки:
The KJD17-Series pushbutton style electromagnetic switch uses an electromagnet to prevent restart if the power fails. The remote trip feature allows the switch to be released by an external circuit. Water and actuation protection available. Also look into the KJD16-Series rocker style electromagnetic switch.

Эта кнопка имеет встроенный электромагнит удерживающий ее в нажатом состоянии. Что позволяет отключать ее дистанционно по проводам. В случае пропадания электричества кнопка отщелкнется и при возобновлении подачи электроэнергии ваша бетономешалка не стартанет неожиданно для вас, потребуется снова нажать кнопку. Никаког пускателя она не содержит.

Если не найдется аналога то заменяется обычной нефиксирующейся кнопкой и пускателем, у которого есть третья пара контактов чтобы сделать схему автоподхвата.
Третья пара включается параллельно кнопке в цепь катушки пускателя. Нажимаем кнопку, пускатель срабатывает- замыкается третья заменяя собой нажатую кнопку и удерживая пускатель в замкнутом состоянии. Отпускаем кнопку и все работает. Правда, чтобы выключить все это потребуется вторая, нормально замкнутая кнопка, чтобы превать ток через катушку пускателя. ¶

Источник

А есть ли разница между реле и контактором?

И реле, и контакторы (магнитные пускатели) представляют собой электромагнитные «переключатели», предназначенные для включения / отключения электрической нагрузки. Существенная разница между реле и контакторами заключается в мощности нагрузки, которую они могут коммутировать. В основном реле подходят для приложений низкого напряжения или тока. Напротив, номинальные значения напряжения и тока для контакторов сравнительно большие.

И реле, и контакторы (магнитные пускатели) представляют собой коммутаторы, которые управляются электрически для переключения нагрузки и управления электрическими цепями. Как правило, номинальный ток нагрузки, предлагаемый реле, составляет около 20 А, в то время как контакторы поддерживают номинальный ток нагрузки 30, 40 или даже 50 А.

Сравнительная таблица

Что такое реле?

Реле — это коммутаторы, предназначенные для управления цепями с помощью электрических сигналов малой мощности. Оно действует как связующее звено между электрической цепью, которой необходимо управлять, и цепями, которые ее контролируют. За счет использования реле сохраняется гальваническая развязка между управляющими и управляемыми цепями.

Реле работает таким образом, что оно имеет две стороны, а именно первичную и вторичную. В первичной стороне присутствует катушка, питаемая маломощным источником постоянного или переменного тока, который представляет собой не что иное, как управляющий сигнал. В то время как вторичная сторона образует соединение с нагрузкой, которую необходимо контролировать (вентиляторы, насосы, лампы, компрессоры и другие электрические приборы).

Электромагнитная катушка создает магнитное поле, когда через нее проходит ток. С помощью пружины якорь соединяется с концом катушки и притягивается к ней, когда на катушку подается питание. Когда катушка обесточена, якорь принимает нормальное положение. Таким образом, цепь замыкается или размыкается (зависит от типа контакта — нормально открытый или нормально закрытый), и нагрузка получает электрическую энергию и работает соответственно.

Что такое контактор?

Электрическое устройство, предназначенное для частого включения / отключения силовых электрических цепей, известно как контактор. Силовые цепи управляются контакторами с прочными контактами, что обеспечивает их безопасное включение / отключение.

Подобно работе реле, контакторы управляются катушкой (соленоидом). Однако, в отличие от реле, он имеет дугогасящую камеру, обеспечивающую гашение дуги, образующейся при разрыве контактов под нагрузкой. В контакторах из-за притяжения якоря подвижный контакт образует соединение с неподвижным контактом. Однако после обесточивания катушки управления выпадение якоря разъединяет подвижный контакт и неподвижный контакт.

Здесь следует отметить, что в открытом состоянии магнита (якоря) существует большой воздушный зазор, поэтому реактивное сопротивление низкое. После того, как на катушку подано напряжение, она потребляет большой ток, из-за которого якорь втягивается, уменьшая воздушный зазор. Это увеличивает реактивное сопротивление и снижает ток катушки. В этом случае ток катушки падает до уровня намагничивающего тока, который удерживает контактор в замкнутом состоянии преодолевая силу пружины.

Ключевые различия между реле и контактором

Вывод

Следовательно, мы можем сказать, что реле подходят для схем с «однофазным питанием», поэтому используются в схемах автоматизации и защиты, таких, как управление двигателями, электронасосы и другие цепи управления. Хотя контакторы подходят для трехфазных сетей, они часто используются для управления питанием асинхронных двигателей, трансформаторов, конденсаторных батареях (компенсаторах реактивной мощности) и других силовых электрических цепях.
