Как сделать диагностику бмв е39
BMW 5 series 530i Одна из не многих.. › Бортжурнал › Тесты приборной панели Е39 / Е38
ВНИМАНИЕ: Данная процедура выполняется Вами исключительно на свой страх и риск.
Как попасть в режим тестов:
1. Удерживая нажатой правую кнопку панели приборов, повернуть ключ зажигания в первое положение или второе положение – на дисплее (либо в строке километража) появится надпись TEST-NR 01.
Вариант № 2:
Установить ключ зажигания в положение I или II, нажать и удерживать правую кнопку на панели приборов (сначала загорится надпись Check Control OK, через несколько секунд она погаснет и еще через секунду загорится надпись TEST-NR 01)
Замечание:
— Если имеется только одна кнопка, то можно воспользоваться следующими рекомендациями: — краткое (менее 1 сек) нажатие соответствующей кнопки позволяет перейти к следующим тестам (то есть функциональный аналог правой кнопки в двухкнопочном варианте приборной панели).
— Длительное (более 1 сек) нажатие позволяет активировать выбранный тест и его субменю (то есть аналог левой кнопки в двухкнопочном варианте приборной панели).
2. Нажать левую кнопку (сброс индикатора суточного пробега) на панели приборов.
На дисплей будет выведены последние 7 знаков VIN (можно проверить на соответствие их указанным в документах на ваш авто).
Сложить 5 последних цифр этого номера и записать полученное значение, оно, возможно, потребуется вам в дальнейшем, для разблокировки тестов.
Пример: для BG89951 — 8+9+9+5+1=32
3. Нажимать правую кнопку до перехода на TEST-NR 19
Замечание: в некоторых авто вам может не потребоваться вводить данный номер и при нажатии на левую кнопку надпись LOCK: ON сразу смениться на LOCK: OFF.
Снова нажмите правую кнопку. Разблокировка завершена.
Замечание: обратно заблокировать тесты можно в том же 19-ом тесте.
Смысл большинства тестов интуитивно понятен. В каждом тесте можно посмотреть от одного до нескольких показателей – смена показателей внутри одного теста осуществляется левой кнопкой. Список для разных авто может немного отличаться.
Ниже список тестов доступных E39 530iA и информация об известных вариантах:
1. Отображение VIN (повторно нажать левую кнопку) версия программно-аппаратного обеспечения (HW/SW version) (еще раз нажать левую кнопку) дата выпуска авто (номер недели в году и год)
2. Тест приборной панели (показывается работа лампочек и стрелочек)
3. Непонятные цифры
4. Текущий расход топлива (литров на 100 км) (повторно нажать левую кнопку) текущий расход топлива (литров в час)
5. Средний расход топлива (литров на 100 км) (повторно нажать левую кнопку) прогнозируемая дальность поездки на данной заправке
6. Количество литров в баке (повторно нажать левую кнопку)
7. Текущая температура двигателя (градусы Цельсия) (повторно нажать левую кнопку) Текущее количество оборотов двигателя в минуту (еще раз нажать левую кнопку) Текущая внешняя температура
8. Текущая скорость (км/ч)
9. Текущее напряжение в бортовой сети (вольт)
10. Страна/язык.
Варианты LANG: 0=D, 1=GB, 2=USA, 3=I, 4=E, 5=J, 6=F, 7=CDN, 8=AUS/GOLF
Замечание: Кстати, смена языка производится длительным нажатием на левую кнопку, однако это работает насколько мне известно только в моделях до 1997 модельного года. В остальных случаях за сменой языка приборной панели лучше обратится на ближайшую сервисную станцию БМВ. Операция по смене языка очень проста и требует нескольких минут работы с DIS тестером и стоит несколько евро.
11. Непонятные цифры
12. Средняя скорость (последней поездки) (повторно нажать левую кнопку) прогнозируемое время прибытия
13. Типы звукового сигнала (Гонга) — в некоторых машинах может быть прогнозируемое время прибытия
14. Некие цифры – говорят это Дата программного обеспечения, маска
15. Какая-то диагностика софта (перебор значений неких байтов в бинарном виде)
16. Ничего
17. Ничего — в некоторых машинах может быть: Отображение некоторых специфических данных о машине
18. ничего — в некоторых машинах может быть: Типы звукового сигнала (Гонга)
19. Lock/Unlock – смотрим начало описания
20. Корректирующий фактор (обычно 1000) потребления топлива (не изменять!)
– Используется борткомпьютером для расчета Range.
21. Общий Сброс – будьте осторожны – сбрасывает все запомненные показатели в ноль – например, делает сброс климатической установки.
BMW 5 series 2.5 liters of happiness › Бортжурнал › Диагностируем INPA’ой + Rheingold’ом
После продажи своей E34, у меня осталась диагностика BMW INPA / Ediabas OBD & ADS Interface. Раз она есть, то грех не подключить к E39 и посмотреть что там творится, тем более при покупке я диагностику не проводил ).
Но старенький ноутбук с com портом и неработающим аккумом приносили много неудобств в плане зависимости от розетки, постоянно отваливающейся INPA-ы и не прочтением множества блоков. Решил заказать INPA K + CAN K + DCAN USB.
INPA поставилась без проблем, а вот с Rheingoldом пришлось повозиться., т.к. все ссылки на скачивание программы и способа её установки благополучно ведут на «Рутрекер» — который закрыт инернет провайдером.
Перепробовал несколько версий программы, припаял перемычку между 7 и 8 пином, вообщем потратил 2 дня и всё заработало, довольная улыбка появилась на моём лице!
Для начала попробуем долгожданный Rheingold!
Ошибок много — но все они старые и не актуальные. В основном по всякой электрике (перегоревшие лампочки и т.д.)
Стираем всё старьё и пробуем снова. Что видим:

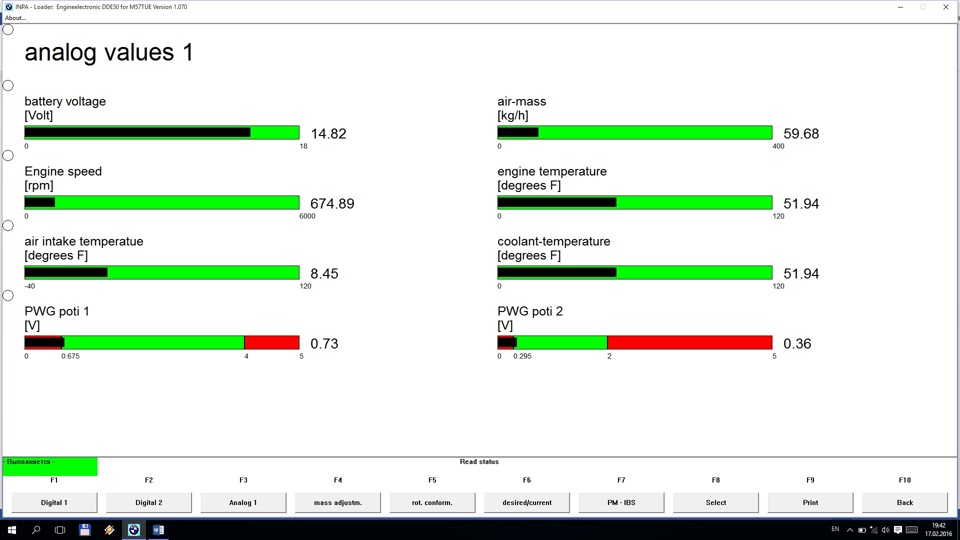

Ну и теперь заходим в нашу родную ИНПУ, которая теперь читает все блоки в нашем автомобиле и видим тоже самое:
BMW 5 series 2003, двигатель бензиновый 2.5 л., 192 л. с., задний привод, механическая коробка передач — электроника
Машины в продаже
BMW 5-Series, 2001
BMW 5-Series, 1998
BMW 5-Series, 2001
BMW 5-Series, 1997
Комментарии 19
У тебя термостат с датчиком? У меня проблемы с термостатом но ошибок таких нету, да и зная M52B28 в нем неоткуда термостат мерить, а у тебя какоето напряжение на нем мериет
Да у меня термос с разъёмом. У тебя без датчика по моему термостат, да?
Понял, у тебя м54 а у меня 52)
Обычный elm327 будет работать? Вроде слышал, если паять перемычку, то можно через elm327 из салона все блоки читать
Про обычный не знаю … из салона всё читать — это актуально для дорестайла. В рестайле один разъём в салоне
у меня как раз таки дорест, буквально только что нагуглил:
Нюансы
На адаптерах K+DCAN и BMW Scaner нужно проверить есть ли перемычка между 7 и 8 ножкой. На e39 две линии диагностики на 7 мотор и акпп, а на 8 все остальные блоки. Так же если под капотом есть круглый 20 пиновый разъем то нужно поставить перемычки 2-17-20 пины иначе будет видеть только мотор и коробку.
Меня знакомый как то напугал, хотел обнулить сервисный интервал, замкнул что то не то, в итоге генератор помер, я честно понять не могу как вообще такое могло случится, но как то очково провода туда толкать теперь)
Вот так учудил знакомый …да с перемычками надо быть осторожнее. Я думаю лучше купить провод и переходник. Всё буднт около 1000 стоить
да по сути то нужно посмотреть по всем блокам ошибки, и понять почему значок подушки горит, может ее вообще там нет, хотя морда ровная…
Инпа показывает спокойно насчёт аэрбегов
На рутрекер и др.многие заблокированные сайты захожу без проблем через оперу, надо только включить режим турбо.Тоже купил такой шнурок с зеленой платой.Слышал, если плата зеленая, то не обязательно паять 7и8 контакты?Пока подключал только к телефону с приложением carly, но не все блоки увидел, особенно интересующего меня беременного мужика, спаял 7и8 контакт, результат тот же самый.Буду пробовать рейнголд
у меня с зелёной, но делать перемычку всё равно пришлось.
Не идет что-то Рейнгольд у меня, а вот Инпой получилось побаловаться, мужика потушил наконец-то, вот мои показатели по цилиндрам.С цифрами не совсем понимаю, но до еденицы вроде норма.Движки в принципе одинаковые у нас
Тоже интересует вопрос по цифрам. что считать нормой и что ненормой?
свою даже посмотреть ссыкотно) но надо будет пробовать 😉
BMW 5 series Утомленная двухтысячными › Бортжурнал › Диагностика датчиков ABS в BMW E39
Доброго времени суток читатели и те, кто случайно забрёл на эту страничку!
Продолжая разбирать ту кучу дерьма, которое приключилось с этой машинкой, подошёл к вопросу нерабочего спидометра. Забегая вперёд скажу, что всё дело в заднем левом датчике ABS — об этом мне подсказал Google и Rheingold (кстати, я разобрался в этой проге). Тут назрел вопрос проверки вообще всех датчиков АБС, потому что на приборке у меня как раз горит лампочка о неисправности этой системы. Сначала мне пришла в голову идея снимать каждое колесо и проверить все датчики по очереди.
Сначала я добрался до переднего правого датчика и при этом сильно испачкался. Добраться то добрался, а как проверять — хз. Тут на помощь снова пришёл Гугл — надо проверить сопротивление на его контактах. Порывшись в результатах поиска не узнал какое номинальное значение сопротивление, но один паренек писал, что на его рабочих датчиках было 3,08 кОм.
Дальше я решил прозвонить проводку от датчика до блока ABS, потому что он как раз находится ближе всего к правому переднему колесу.
Немного ранее, осваивая софт для диагностики BMW, открыл для себя очень полезный каталог электросхем BMW WDS (Wiring Diagram System).
Ну и вернёмся к нашим баранам: в WDS мне нужно было посмотреть распиновку колодки, в которую приходят провода с датчиков.
Передний правый:
15 (сине-жёлтый провод) — Подача Датчик угл. скорости ABS/ASC передн. прав.
16 (жёлтый) — Сигнал Датчик угл. скорости ABS/ASC передн. прав.
Передний левый:
28 (сине-красный) — Подача Датчик угл. скорости ABS/ASC передн. лев.
12 (красный) — Сигнал Датчик угл. скорости ABS/ASC передн. лев.
Задний правый:
30 (сине-зелёный) — Подача Датчик угл. скорости ABS/ASC задн. прав.
31 (зелёный) — Сигнал Датчик угл. скорости ABS/ASC задн. прав.
Задний левый:
13 (сине-белый) — Подача Датчик угл. скорости ABS/ASC задн. лев.
29 (белый) — Сигнал Датчик угл. скорости ABS/ASC задн. лев.
Я не стал пачкать руки и прозвонил все датчики через колодку. В итоге оказалось, что 3 из 4 не прозваниваются. При визуальном осмотре выявил, что у них оборваны провода.
P.S.
О датчике заднего левого колеса дополнительно мне подсказал Rheingold. Эта программа после диагностики на основании выявленных неисправностей сортирует по приоритетам и составляет план проверки автомобиля.
Когда кликаешь два раза по блоку, который нужно проверить, то начинаешь чувствовать себя автодоктором: указываешь симптомы и программа начинает просить тебя прозвонить пульс пациента или измерить сопротивление. В результате каждой проверки указываешь что у тебя получилось и по итогу программа выдаёт где зарыта собака. Таким образом я дополнительно выявил, что в нерабочем спидометре виноват задний левый датчик ABS, а поворотники не работают из-за неисправного блока контроля ламп LCM 3.
BMW 5 series 530d 3 литра эмоций › Бортжурнал › Самостоятельная диагностика BMW…Часть 2 — первая диагностика
Привет всем! Расскажу про первую диагностику, проведенную лично мной, лично моим ноутом. Ничего нового не будет, это просто первые пробы пера. Запись, наверно, больше для себя.
После того как я изрядно намучился со шнурком, я все же приступил к диагностике. Самыми интересующими меня программами были INPA и RHEINGOLD. Поэтому при первой диагностике пробовал работать только с ними.

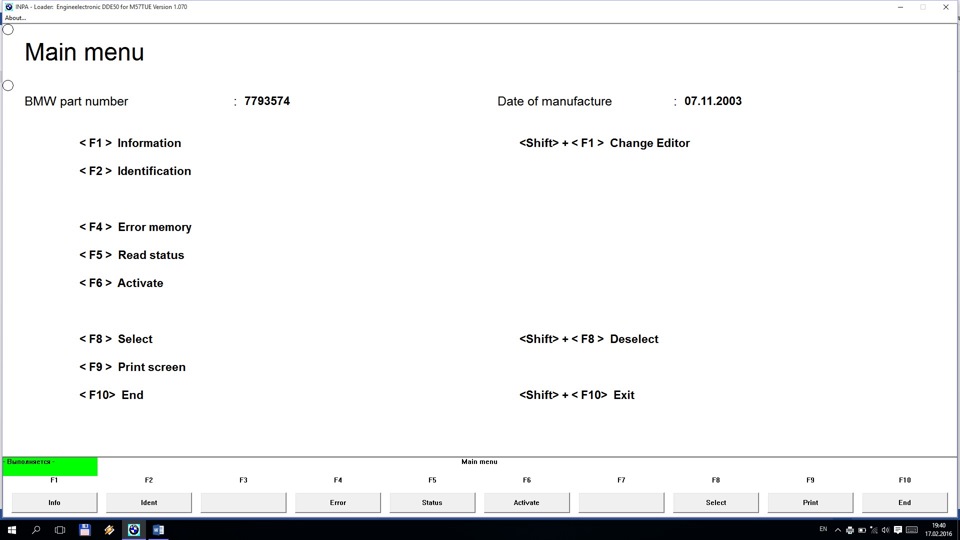

INPA мне понравилась своей простотой и информативностью, особенно интересно наблюдать за изменением параметров на графиках при нажатии педали газа.

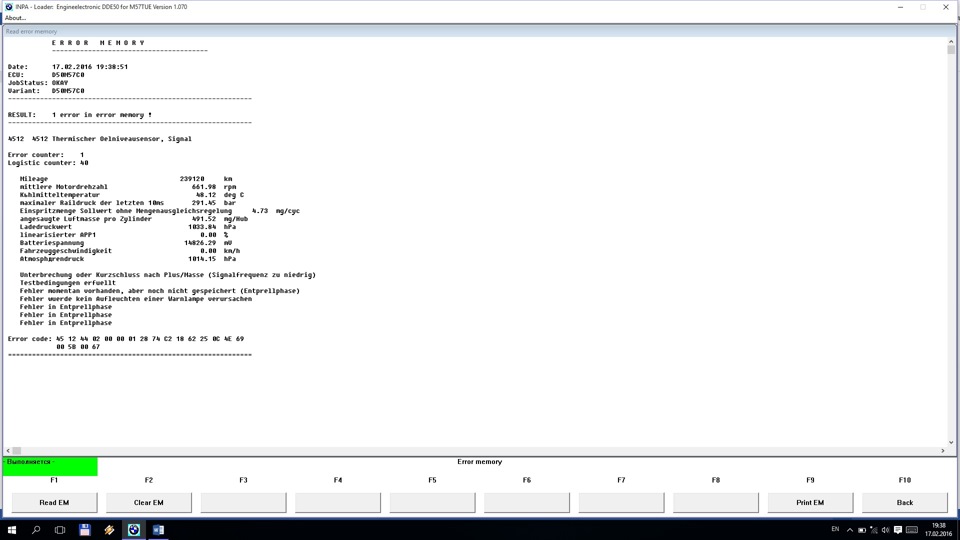

Попробовал почитать ошибки, выбила только одну и то про которую я уже знал это датчик уровня масла в двигателе, он у меня не работает.
Дальше немного полазил по двигателю, жаль что все на полуанглийском-полунемецком, у кого-то видел INPA на русском, может надо другой русификатор закинуть?
На этом скрине все более менее понятно, тут хватит школьного английского, может только не понятен параметр PWG poti, поискал в нете, оказывается PWG= Pedal Winkel Gerate, угол нажатия педали. Также меня смущает напряжение АКБ 14,8 это много, но я грешу на то, что аккум у же подуставший (я его за два месяца уже три раза заряжал).

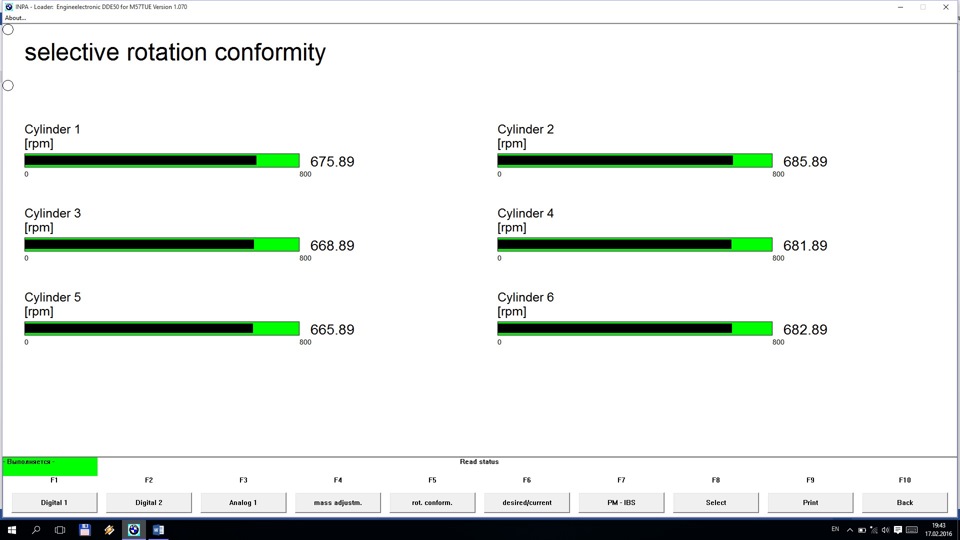

Далее информация по цилиндрам :

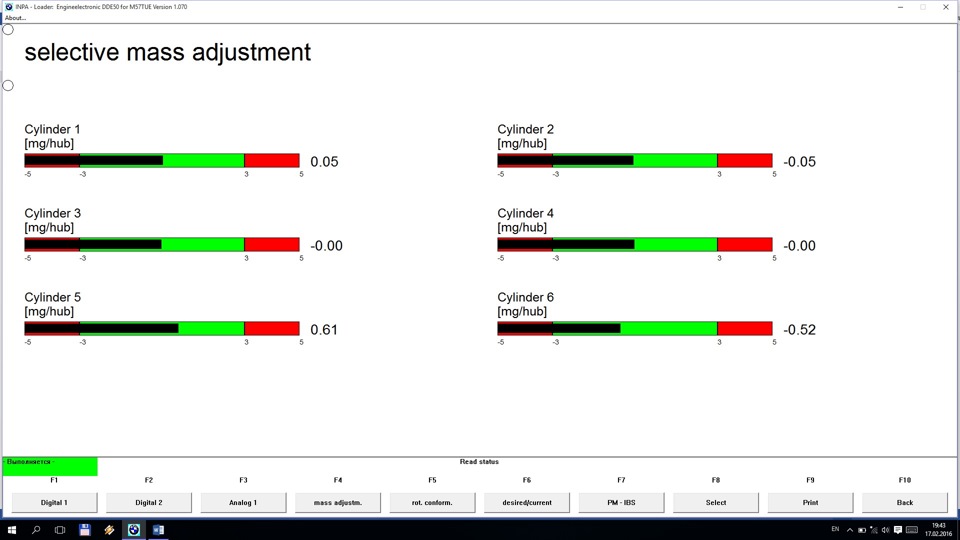

По коррекции форсунок: выделяются только 5 и 6 цилиндры, но значения до 1 это нормально.

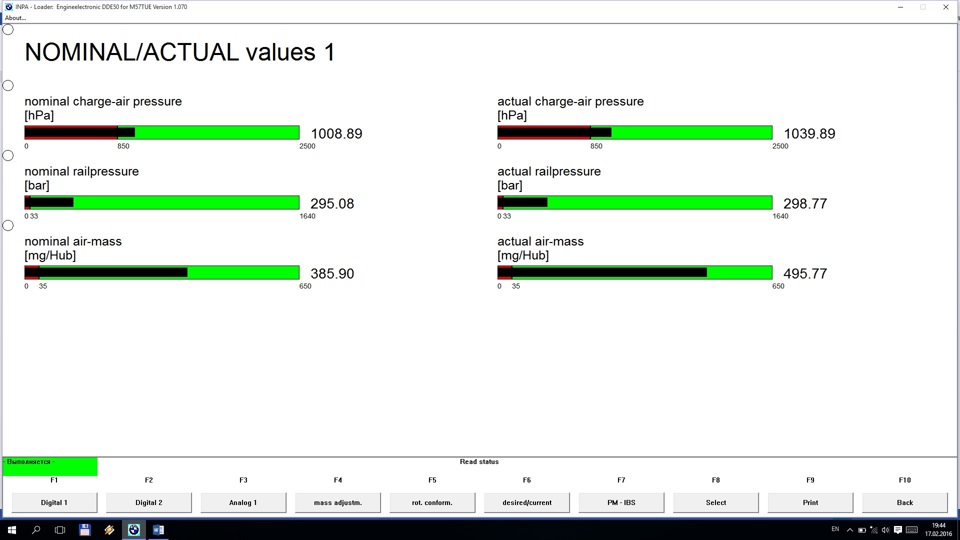

Также номинальные и актуальные:
— значения давления воздуха, вот тут я не совсем понял, это что атмосферное давление? т.е. перед турбиной? потому что 1000 hPa это тоже самое, что 100 kPa (почему не измерять в килопаскалях? также проще) или практически атмосфера.
— давление в рейке
— массовый расход воздуха мг на такт

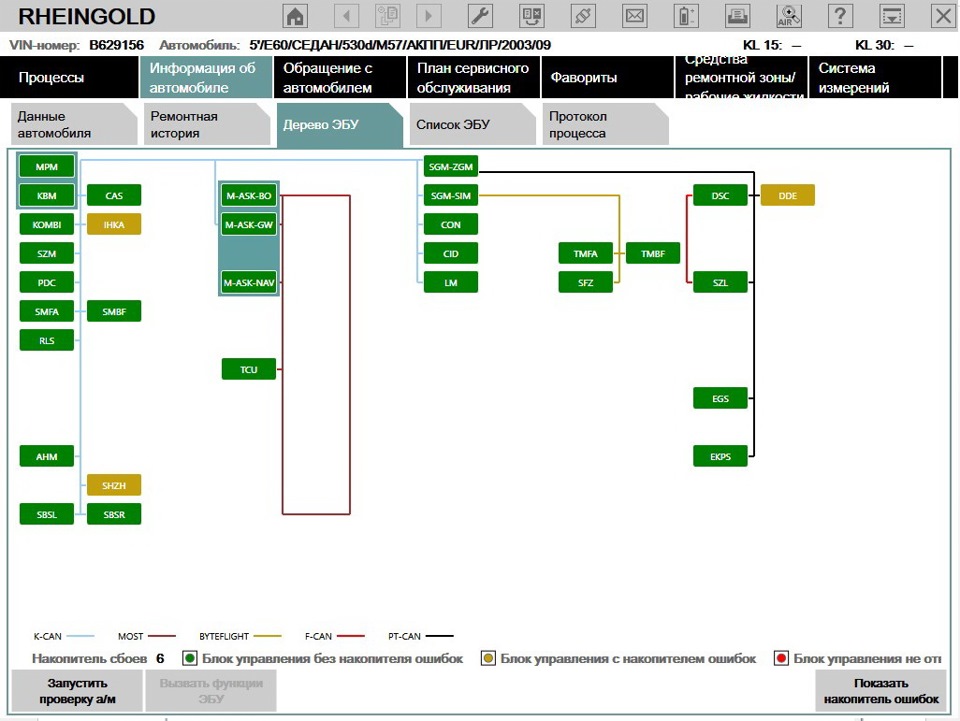

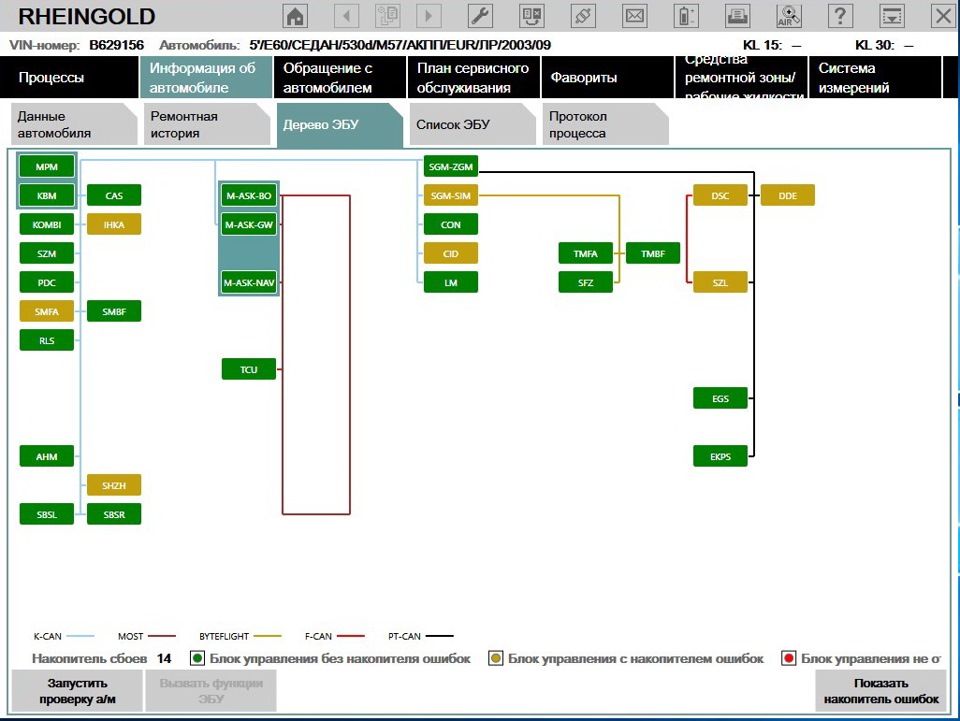

Больше никуда не лазил, хотелось еще попробовать RHEINGOLD, который тоже очень прост в обращении и интуитивно понятен, плюс ко всему дает советы, где и что посмотреть в случае проблемы. И, собственно, вот что получилось:

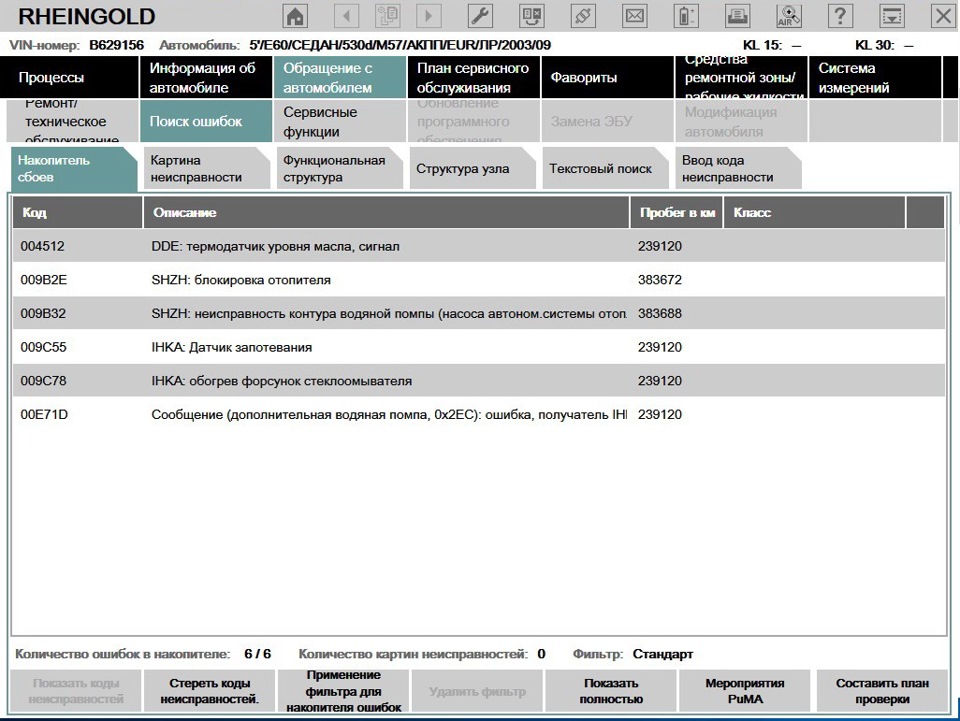

Стер и посмотрел что осталось
В принципе ничего нового, все это я уже видел при первой диагностике авто
Если заметили то пробег по блоку отопителя просто громаден, сначала испугался, но потом объяснили, что значения могут остаться от другого авто если блок менялся.
Можно сидеть долго, но ноут разряжался, так что остальное я оставил на потом, например, хочу глянуть коробку (очень толково написано вот здесь)
Цель достигнута, «я сам себе диагност», диагност, конечно, пока так себе, надо во всем разбираться, в скором времени попробую еще по лазить.
BMW X3 Северное сияние › Бортжурнал › Все подряд, лигбез-шпаргалка по BMW
Программы для диагностики БМВ (BMW):
BMW Rheingold — дилерский софт для диагностики (включает в себя инструкции по ремонту и электросхемы) — работает с DCAN, ICOM, OPS.
BMW ISTA/D — дилерский софт — работает с DCAN, ICOM, OPS, ENET
BMW DIS — дилерский софт (для авто до 2008-2009 г.в.) — работает с DCAN, GT1 (EDIC), OPS, ICOM.
BMW INPA — инженерный софт для диагностики БМВ — работает с DCAN, OPS, ICOM.
+ Progman — дилерское ПО для кодирования / программирования — работает с GT1 (EDIC), OPS, ICOM, DCAN.
+ BMW ISTA/P — дилерское ПО (пришло на смену Прогману 32) — используется для кодирования и программирования БМВ — работает c ICOM, OPS, DCAN (лучше не надо ) ENET (лучше не надо ).
+ NCSExpert — инженерное ПО для кодирования автомобилей БМВ — работает с ICOM, DCAN, OPS.
+ WinKFP — инженерное ПО для программирования ЭБУ БМВ — работает с ICOM, DCAN, OPS.
+ Tool32 — инженерные функции — с ICOM, DCAN, OPS, ENET.
+ BMW ESYS — инженерная программа для кодирования и программирования новых BMW F-серий — с ICOM, ENET.
Для диагностики, кодирования и программирования БМВ используются следующее оборудование (адаптеры, сканеры):
BMW INPA ADS — работает с автомобилями по протоколу ADS (e30, e34, e36, некоторые e38 и т.п.). Существует только под com-порт. Не работает с переходниками com-usb и т.п. Если кто-то продает под USB — обман.
K-line — адаптер — из названия видно, что работает по протоколу K-line (e39, e46, e53, e60 до рестайлинга и т.п.) — есть с подключением, как по com, так и по USB — порту.
BMW GT1 (EDIC, «желтая голова» и т.п.) — диагностирует автомобили, как по ADS, так и по K-line и DCAN. Работает с программами DIS, Progman. Читает все до мотора N55.
BMW OPS («оранжевая голова») — тоже дилерский сканер BMW — работает с автомобилями по k-line и DCAN. При соответствующей настройке будет диагностировать авто, выпущенные вплоть по сегодняшний день. Работает с программами INPA, NCSExpert, WinKFP, Tool32, DIS, Progman, ISTA/D, Rheingold, ISTA/P (лучше не надо).
BMW ICOM A + B + C — современное оборудование для диагностики БМВ. Работает со всеми автомобилями БМВ. Диагностика, кодирование, программирование.
BMW ICOM A2 — новая версия. Функционал аналогичен предыдущему варианту. Тоже самое но в другом, более удобном корпусе без активного охлаждения.
BMW Scanner 1.4 — инженерные функции. Также может считывать ошибки (но это не лучшее его назначение). Работает с е39, е38, е46, е53.
BMW Scanner 2.0.1, 2.1.0, 2.2.0 — работают с кузовами e65 и новее (ф-серии не поддерживаются).
BMW Explorer — инженерные функции. Работает с автомобилями, оснащенными CAS.
BMW E/F Scanner — клон BMW Explorer.
BMW Multi Tool — инженерные функции (правка пробега в иммо (CAS), привязка чистых ключей и т.п.)
Где находятся OBD2 и MOST на разных автомобилях
Места установки гнезда разъема OBD
E81, E82, E87 и E88 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
E90, E91, E92 и E93 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
E60 и E61 Гнездо OBD находится в пространстве для ног водителя на передней стойке.
E63 и E64 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
E65 и E66 Гнездо OBD находится в пространстве для ног водителя на передней стойке.
E70 и E71 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
E83 Гнездо OBD находится в пространстве для ног водителя на передней стойке.
E85 и E86 Гнездо OBD находится в пространстве для ног водителя рядом с передней стойкой.
Предупреждение! Утопленные или расширенные контакты в гнезде OBD могут привести к проблемам в коммуникации между программирующим прибором BMW и автомобилем. Поэтому перед подсоединением автомобильного интерфейса к гнезду разъема OBD проверить контакты в гнезде. Примечание: После диагностики/программирования снова закрыть гнездо OBD защитным колпачком.
Места установки прямого вывода MOST
E81, E82, E87 и E88 Прямой вывод MOST находится с левой стороны в пространстве для ног (если смотреть по направлению движения).
E90, E9, E92 и E93 Прямой вывод MOST находится с левой стороны в пространстве для ног (если смотреть по направлению движения).
E60 и E61 Прямой вывод MOST находится с левой стороны рядом с перчаточным ящиком.
E63 и E64 Прямой вывод MOST находится в перчаточном ящике.
E65 и E66 Прямой вывод MOST находится в перчаточном ящике.
E70 и E71 Прямой вывод MOST находится в пространстве для ног переднего пассажира рядом с обдувом.
Предупреждение! Прямой вывод MOST разрешается вытягивать только на 2 — 3 см. В противном случае существует опасность повреждения оптоволоконных кабелей. Примечание: При программировании автомобилей с прямым выводом MOST должно быть установлено соединение по шине MOST между OPPS/OPS.
Примечание:
На E83, E85, E86 и более ранних сериях прямой вывод MOST отсутствует На автомобилях этих серий программирование с помощью Progman осуществляется исключительно через гнездо OBD. Для программирования с Progman использовать диагностическую головку (EDIC).
Примечание:
На E81, E82, E87, E88, E90, E91, E92 и E93 прямой вывод MOST имеется, только если установлено следующее оборудование:
— Радиоприемник BMW Professional (RAD2)
— Контроллер мультиаудиосистемы (M-ASK) = Система навигации BMW Business
— Car Communication Computer (CCC) = система навигации BMW Professional
Примечание: После выполнения любых ремонтных работ в пространстве для ног переднего пассажира (например, замены блока управления) следует проверить правильность установки прямого вывода MOST. Примечание: После использования снова закрыть прямой вывод MOST защитным колпачком или съемной петлеобразной перемычкой.
Система MOST (Media Oriented System Transport) использует оптоволоконные кабели для передачи данных. Передача данных возможна только в одном направлении. Обмен данными осуществляется с помощью центрального межсетевого преобразователя (ZGM).
FlexRay используется как система шин связи для сетевого соединения систем регулировки динамики автомобиля и системы управления двигателем. В центральном межсетевом преобразователе (ZGM), встроенном в новый передний электронный модуль (FEM), находится один так называемый концентратор с 4 шинными усилителями. Шинные усилители перенаправляют данные на центральный межсетевой преобразователь (ZGM). К возбудителям шин подсоединены ЭБУ FlexRay. Для предотвращения отражений на проводах на обеих концах используются согласующие сопротивления для установления срока. FlexRay имеет очень высокую скорость передачи данных (10 МБит/с) и обеспечивает обмен данными между блоками управления в установленное время.
K-CAN (кузовная шина CAN) отвечает за связь блоков управления с малой скоростью передачи данных (100 кБит/с). Через центральный межсетевой преобразователь (ZGM) кузовная CAN-шина также соединена с другими шинами.
K-CAN2 (кузовная шина CAN 2) отвечает за связь блоков управления с малой скоростью передачи данных (500 кБит/с). Через центральный межсетевой преобразователь (ZGM) шина K-CAN2 также соединена с другими системами шин связи.
PT-CAN (шина CAN трансмиссии) соединяет систему управления двигателем с блоком управления коробкой передач, а также соединяет между собой системы безопасности и системы поддержки.
PT-CAN2 (шина CAN трансмиссии 2) создает резервность для Controller Area Network трансмиссии (PT-CAN) в области системы управления двигателем и блока управления коробкой передач. Шина PT‐CAN2 имеет скорость передачи данных 500 кбит/с и выполнена с дополнительным проводом активации.
Шина LIN (Local Interconnect Network) преимущественно используется в сочетании ведущих и исполнительных устройств. Шина LIN используется для быстрой и безопасной связи между блоками управления в пределах функциональной группы.
Ethernet — это нейтральная, кабельная технология для объединения сетей. Благодаря очень высокой скорости передачи данных в Ethernet (100 МБит/с) не требуется интерфейс по шине MOST центрального межсетевого преобразователя (ZGM) в переднем электронном модуле (FEM). Программирование сети MOST из-за большого объема данных выполняется по Ethernet через головное устройство. Головное устройство занимается распределение по шине MOST. Сообщения для диагностики автомобиля передаются по шине K-CAN2 в головное устройство.
Шпаргалка по названию и функциям блоков лежит здесь шпаргалка
Фотки разных проводов и цоколевка OBD2 жми сюда
