Как сделать диодные задние фары
Как сделать классный самодельный диодный задний фонарь для автомобиля
Современные автомобили оснащены самыми разнообразными сигнальными устройствами и иллюминацией. Они могут располагаться как снаружи машины, так и внутри ее салона. Все эти приборы объединены в единую систему освещения транспортного средства. Большую роль в безопасном управлении машиной играют задние фонари.
Задние фонари автомобиля
Многие сегодня автовладельцы проводят своими руками тюнинг задних фонарей, переделывая их в светодиодные светильники. Чтобы провести такой тюнинг качественно и быстро, необходимо знать не только функциональное устройство фонарей, но и поэтапность процесса переделки фар. Разобраться со всеми нюансами этой работы поможет наша сегодняшняя статья.
Функциональное предназначение устройств
Чтобы сделать самодельный светодиодный фонарь для автомобиля, необходимо, прежде всего, знать предназначение этого устройства. В противном случае новый тюнинг может не отвечать функциональным обязанностям осветительного приспособления.
Задние фары автомобиля являются частью осветительной системы транспортного средства. При этом они выполняют целый ряд функций, которым стоит отнести следующие моменты:
Автомобиль ночью на дороге
Для выполнения таких функций задние фонари всегда будут окрашены в белый цвет. Кроме этого они имеют гораздо больший пучок света, чем стоп-сигналы. Данное устройство объединяет в себе такие осветительные приборы, как:
Как видим, задние фонари представляют собой совокупную осветительную установку. Она размещается на любой машине симметрично и попарно. Очень часто такая фара является единым блоком, в состав которого входят все перечисленные выше огни и сигналы. Несколько реже в комплектации транспортного средства встречаются фонари, состоящие из двух блоков. Они устанавливаются с каждой стороны попарно. В результате сзади машины будут установлены не два, а целых четыре осветительных прибора.
Многие современные транспортные средства имеют диодный задний фонарь, а именно его поворотники. Но не все отечественные машины могут похвастаться такими современными задними фарами. Поэтому многие автовладельцы предпочитают сделать такой тюнинг своими руками.
Современные осветительные устройства
Раньше задние фары автомобилей были весьма громоздкими устройствами, но современные осветительные установки характеризуются миниатюрностью и красивым дизайном.
При этом они способны выполнять сразу несколько функций, о которых мы говорили выше. Современные производители стараются создавать как можно более необычный дизайн фар, делая его уникальной особенностью транспортного средства.
Обратите внимание! Светодиодные задние фонари появились относительно недавно. Поэтому многие машины на данный момент имеют устаревшее строение фар.
Но сделать современными и красивыми фонари сзади машины без светодиодных фар, можно своими руками. Для этого можно использовать современные светодиодные источники света. Для тюнинга можно использовать как светодиодные ленты, так и отдельные диоды. В данной ситуации в качестве главного осветительного элемента будет использовать диод.
Почему стоит выбирать led
Диод как основной источник света в системе освещения транспортного средства стал очень популярен по следующим причинам:
При этом самым главным плюсом, какой имеет диодный источник света, является его цветовое разнообразие. В результате подсветку задних фар можно сделать самой разнообразной, что придаст вашему автомобилю большей уникальности и неповторимости. При этом такую подсветку можно без особых затруднений установить своими руками даже на отечественный автомобиль.
В отличие от старых осветительных установок, светодиодные фонари не слепят глаза, а создают мягкое свечение. Благодаря отменным характеристикам свет, который создает диод, будет виден за несколько километров.
Доступность светодиодной продукции делает такой вид тюнинга не только самым выгодным, но и доступным способом эффектной и практичной подсветки автомобиля. Сделав все правильно, вы получите красивые задние фары, которые будут отражать вашу индивидуальность.
Причины для тюнинга фар
Сделать задние диодные фонари у своего автомобиля можно не только для того, чтобы улучшить внешний вид транспортного средства и повысить световые характеристики фар, но и для того, чтобы предотвратить выход осветительного устройства из строя.
Провести подобный тюнинг фар имеет смысл при наличии следующих ситуаций:
Отличным решением всех перечисленных выше ситуаций будет установка своими руками светодиодов. В ходе установки новых осветительных элементов можно одновременно исправить все имеющиеся небольшие неполадки, которые можно устранить своими силами.
Что нужно знать о светодиодных фарах
В современных автомобилях светодиодные лампы изготавливают из массива диодов, которые генерируют свет через так называемый эффект электролюминесценции. Под эффектом электролюминесценция следует понимать оптико-электрическое явление свечения кристаллов и газов фосфора или иных структур при воздействии на них электрического поля или тока.
Обратите внимание! Такого рода технологии позволяют поддерживать невысокий расход электроэнергии по сравнению с другими способами освещения, реализуемых при помощи флуоресцентных и неоновых лампочек.
Светодиодные фары современного образца
Диод, который встроен в задние фары машины, позволяет увеличить видимое расстояние на дорожном полотне на два с половиной метра. Такое увеличение видимой дистанции дарит водителю лишние секунды, которые позволят ему лучше ориентировать на дороге, избегая опасных маневров и ситуаций, которые создают угрозу жизни и здоровью людей. В результате диодный тюнинг позволят добиться большей безопасности передвижения по дорожному полотну в темное время суток. Кроме этого диод имеет массу положительных характеристик, о которых мы говорили выше. Благодаря им
светодиодный самодельный фонарь повышает надежность как задней подсветки, так системы освещения транспортного средства в целом.
Таким образом светодиодные автомобильные фонари являются отличным компромиссом между расстоянием, которое необходимо для идентификации автомобиля на дороге и ситуацией ослепление едущего позади водителя. Как видим решение провести самостоятельный тюнинг задних фар машины и использовать для этого диод (разные виды светодиодной продукции) будет нести огромный плюс и позволит сделать нахождение транспортного средства на дорожном полотне более безопасным!
О чем нужно помнить во время работы
Прежде, чем приступать к изготовлению светодиодного фонаря для машины своими руками, необходимо знать следующие нюансы данной работы:
Светодиоды с повышенной яркостью
В связи с этим можно заключить, что создание самодельного качественного светодиодного фонаря для машины можно, но только при четком следовании инструкции сборки и знании важных нюансов работ.
Пошаговая инструкция сборки
Чтобы собрать своими руками диодный задний фонарь можно использовать различные инструкции. Рассмотрим наиболее простой и дешевый вариант изготовления такой осветительной установки своими руками, основанный на использовании светодиодного кольца.
Для этого нам понадобятся следующие материалы:
Из инструментов вам понадобятся:
Пошаговая инструкция по сборке фонаря выглядит следующим образом:
Фара без светорассеивателей
Обратите внимание! Размещать светодиоды на пластиковой основе можно самым разным образом. В данном случае был выбран круг.
Подготовленная пластиковая площадка
Припаянные элементы электросхемы
Установка на место светодиодной подсветки
Готовый результат тюнинга
Описанные выше действия нужно повторить для всех фонарей, которые расположены сзади транспортного средства.
Заключение
Провести своими руками модификацию задней фары автомобиля и установить в нее светодиодную подсветку сможет любой человек, который обладает хотя бы минимальными знаниями в электронике. Правильно проделав все необходимые действия можно дешево и быстро сделать свое транспортное средство более комфортным в управлении, а также повысить свою безопасность во время участия в дорожном движении.
Лада 2114 ТурбоПаровоз › Бортжурнал › Делаем задние фонари надежнее и ярче: светодиоды
Продолжение эпопеи с задними фарами…
Решил все-таки сделать габариты и стопы светодиодными. Объехав несколько магазинов в поисках светодиодных ламп с таким же цоколем, как в стандартных лампах, понял, что это не совсем то, что мне нужно. Выбор маленький, цена приличная, а эффективность сомнительная.
Было решено купить светодиодную ленту и из нее самому сделать стопы и габариты. Светодиоды на ленте расположены секциями по 3 штуки, т.е. их можно отрезать по 3, по 6 штук и т.д.
Ниже примерка. Мне показалось, что стопы должны быть чуть поярче, поэтому там я расположил 5 полосок по 3 светодиода. И в габаритах 4 по 3.
Такое расположение светодиодов сохранилось по факту из-за особенностей размера и формы платы, на которой расположены сами светодиоды. Т.е. на стопах они могут располагаться именно так близко друг к другу и на всю высоту прямоугольника их не растянуть равномерно, иначе внутреннюю плату просто не получится вставить в корпус фары.
Далее я изготовил светодиодные платы. Вырезал из пластика прямоугольные площадки нужного размера, приклеил на них светодиодные ленточки (лента уже сама по себе с клеевой основой типа двустороннего скотча), и спаял их между собой.
Далее вклеил светодиодные платки на основную плату фары вместо патронов, припаял все как надо. Результат получился отличный! Светят естественно ярче и равномернее, чем обычные лампы. И, кстати, точек от светодиодов вообще не видно через стекло корпуса фары — просто равномерный свет.
Как видно на фото, отражатель я перенес на указатель поворота, что сделало его реально очень ярким по факту. Я даже не ожидал такого эффекта!))
Поездил я так недолго, т.к. захотелось сделать что-то с задним ходом. Естественно тоже на светодиодах. Но тут мне необходимо было не просто свечение, а нужен был поток света, чтобы хорошо освещать пространство возле автомобиля. И начались поиски нужных светодиодов на 12 В.
Что я нашел в итоге и решил применить, наверное, мало кто бы мог представить… Фото ниже.
Я не знаю, где применяются данные лампы, для освещения жилых или офисных помещений или еще для чего, но я твердо решил, что вкорячу их в фару!))) Тем более моя вера в это окрепла, когда продавец упомянул, что эти прожекторы ставят на задний ход суровые Пятигорские таксисты!)))
В этих лампах используются достаточно большие и хорошие светодиоды, каждый из которых с собственной микро-линзой. Мне показалось, что за счет этого будет именно хорошее освещение, а не просто яркое свечение на фаре.
Сделал прямоугольное небольшое отверстие в плате фары, туда вставил основание лампы и вклеил ее тем же термоклеем.
Как видно на фото выше лампу я расположил под углом вниз. Так было сделано по двум причинам.
Первая — для того чтобы лампа без проблем поместилась в корпусе фары без допилов и распилов, иначе в прямом положении она бы уперлась внутри в один выступ корпуса фары. Соответственно и при замене корпусов фар не надо будет их снова дорабатывать для моей платы, все будет подходить без проблем.
Вторая причина, освещать мне нужно в основном небольшое пространство возле автомобиля высотой примерно до 1.2 м, а не ослеплять всех подряд и долбить светом в небо!
Заодно купил новые корпуса фар, свежие не затертые. И на старых у меня пропилены перегородки между стопом, задним светом и габаритами, если помните из прошлой записи. А эти отверстия мне уже не нужны.
Стопаки светят шикарно! То что и нужно мне было. Даже с тонировкой теперь я вижу куда еду задом.)))
Указатели поворотов оставил на лампах, т.к. светят они с отражателями классно, ярко и сочно.
Вот в общем-то и все. Жалко не сделал фоток «до», чтобы потом рядом поставить «после» и сравнить. Единственное, что стоит мне сфоткать — это свет заднего хода, там разницу будет видно и так. Как получу свою машину, обязательно сделаю фото всех огней.
А сейчас машинка тюнится дальше, изменения происходят в двигателе. Это касается увеличения мощности и вместе с этим надежности двигателя. Да, так бывает!))
Лада 2112 Snow Queen › Бортжурнал › Задние LED фонари ( диодные габариты )
Делаем LED габариты
Всем привет. Заказал я месяц назад на ebay, 5 метров (600 диодов) ленты и 5 квадратных метра, черной карбоновой пленки.
И вот, все это дело мне пришло, диоды я приобретальспециально для (попы) двинаря.
И так, что же и зачем мне это надо, рассказываю ниже.
ПОЕХАЛИ.

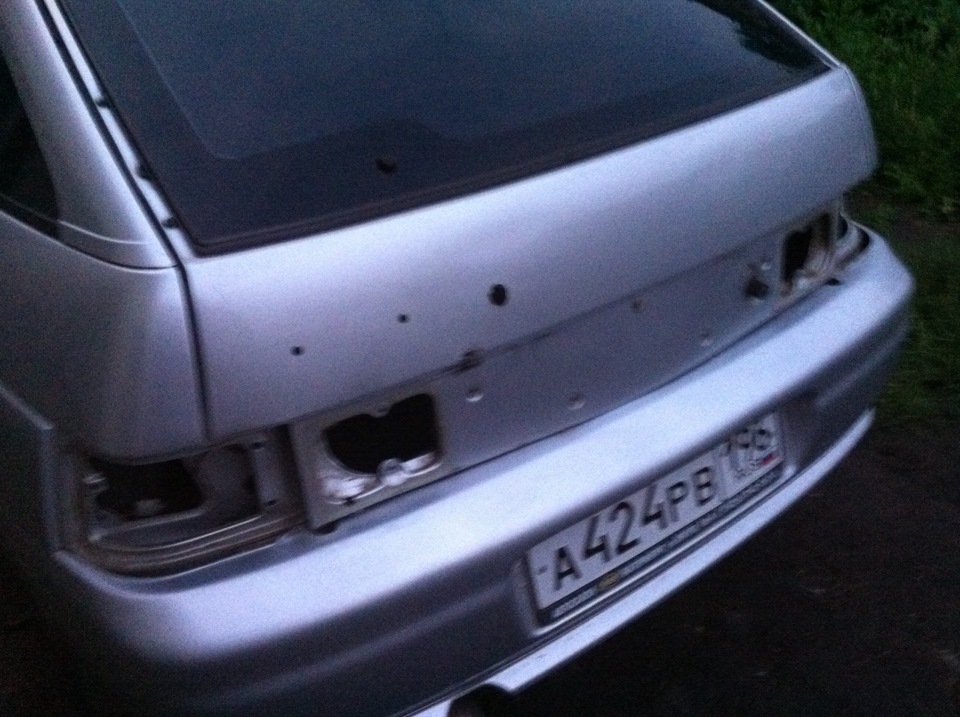

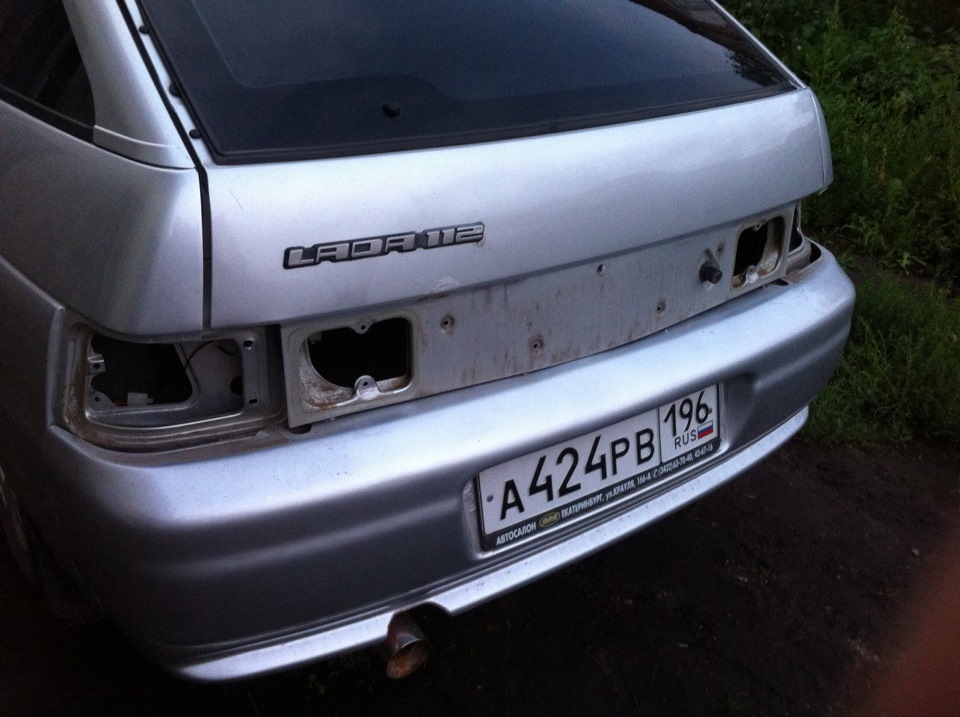

Для начала пошел снимать фары задние, взял такой ключик на 8 рожковый, открыл багажник, и все… Убрал ключик. Потому что, он не нужен там, а нужен длинный длинный такой на 8 цилиндрический такой… как палец…

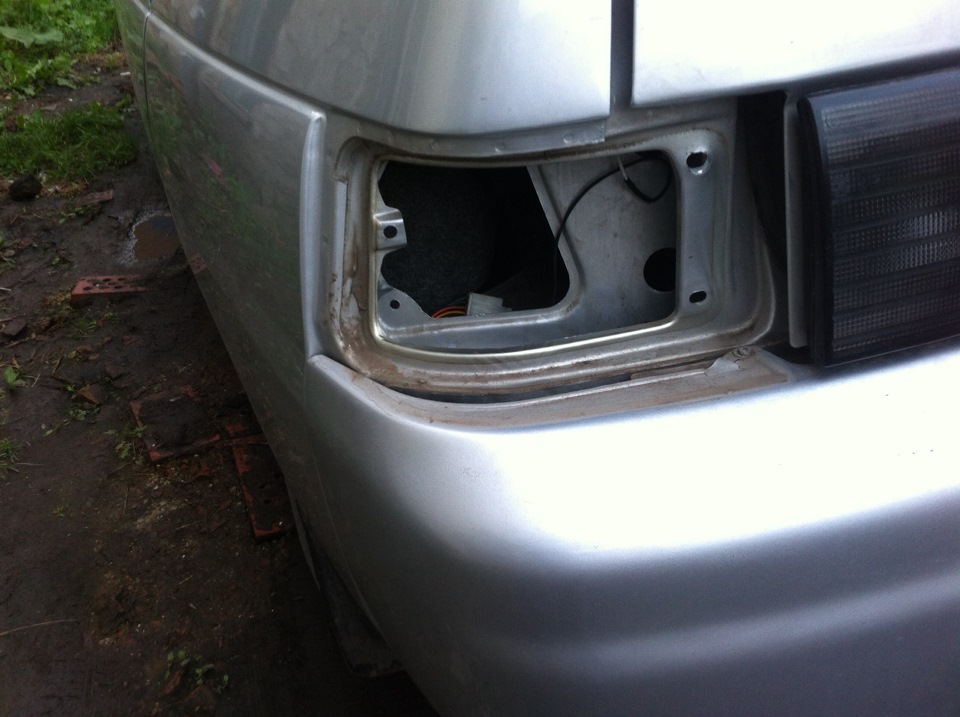

Пылищи, там конечно не меренно, поэтому я там все помыл, и увидел небольшую коррозию, которая хотела ползти по карьерной лестнице, я это все дело зачистил и цинкарем пшик пшик.

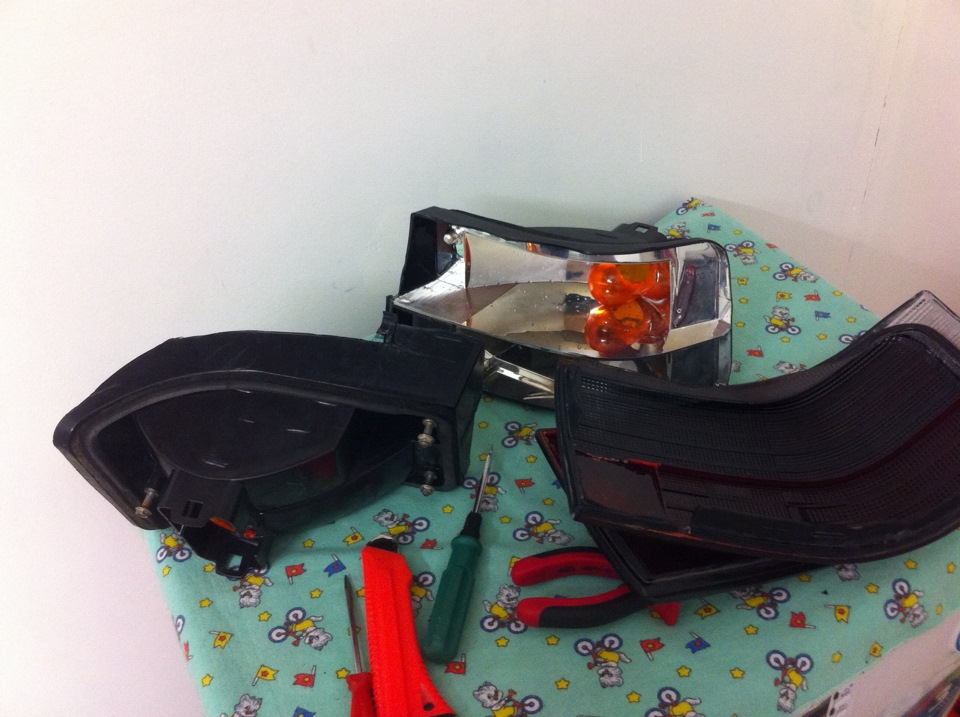

Подготовка к разборке

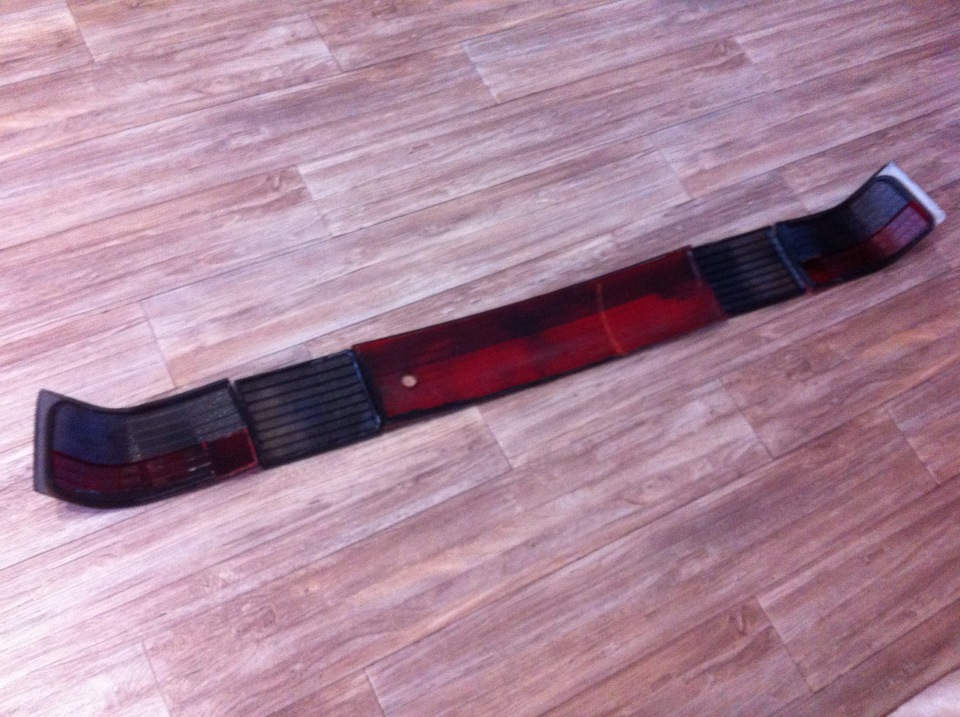

Приволок я все это дело домой, вымыл под краном.

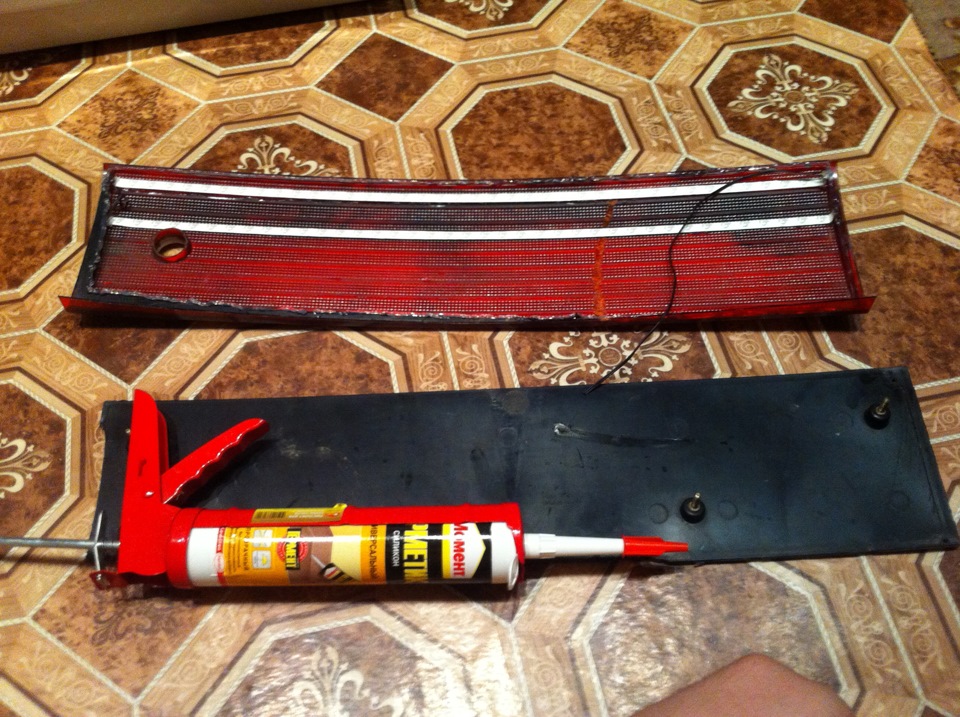

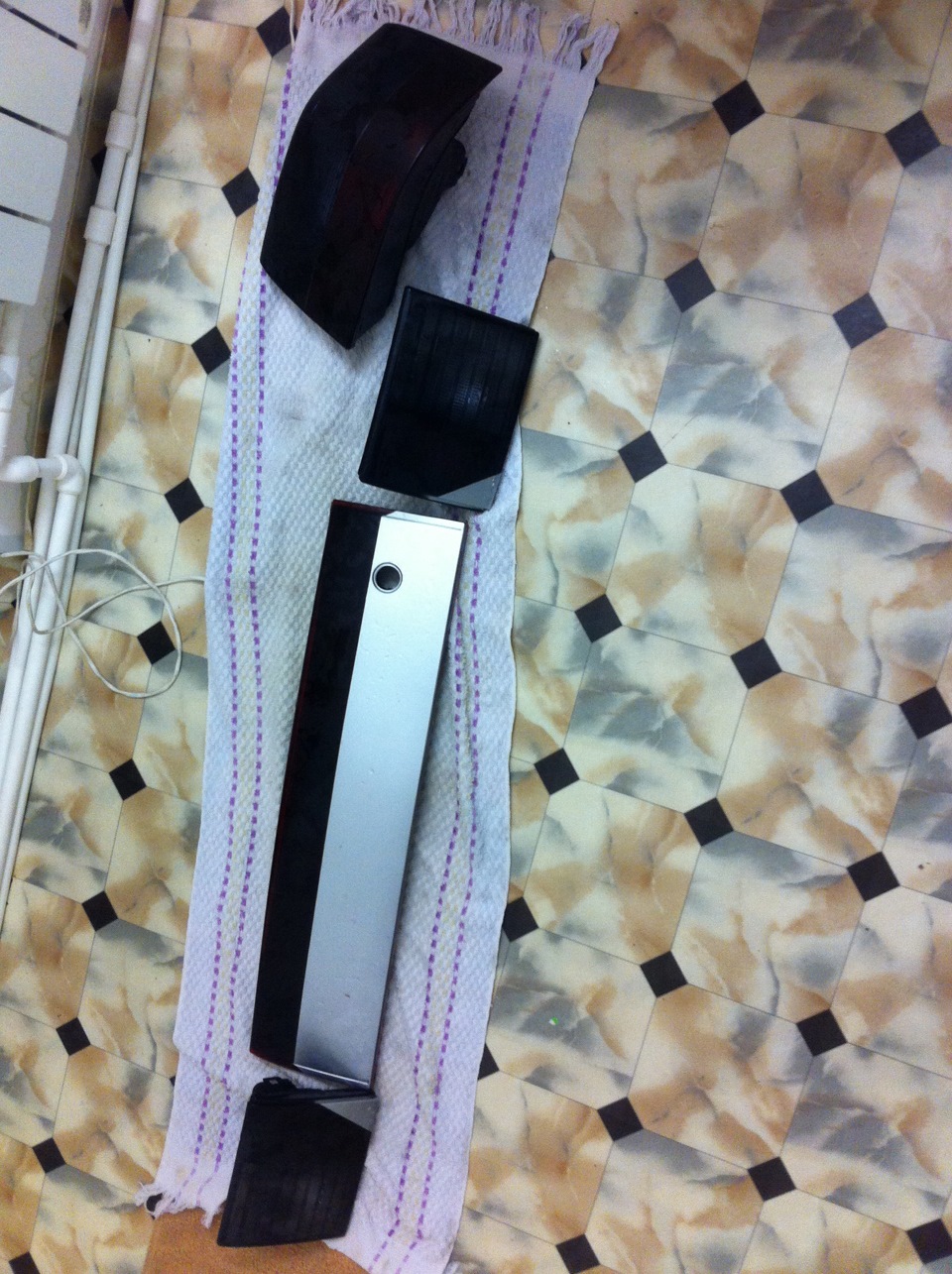

Выложил арсенал на пол.
Вот, вот это самое геморойное, никогда, слышите люди, НИКОГДА, не занимайтесь тем что делать щас буду я, если вам конечно на нервы не накакать.
Это же дело все не разборное, их сделали и значит вот такие, они и должны быть, но нет же, мне охота попи**якаться, и понеслааааааась.
Я весь мозг себе вынес, пожалел миллион раз, что связался с этим. Это просто ужас.

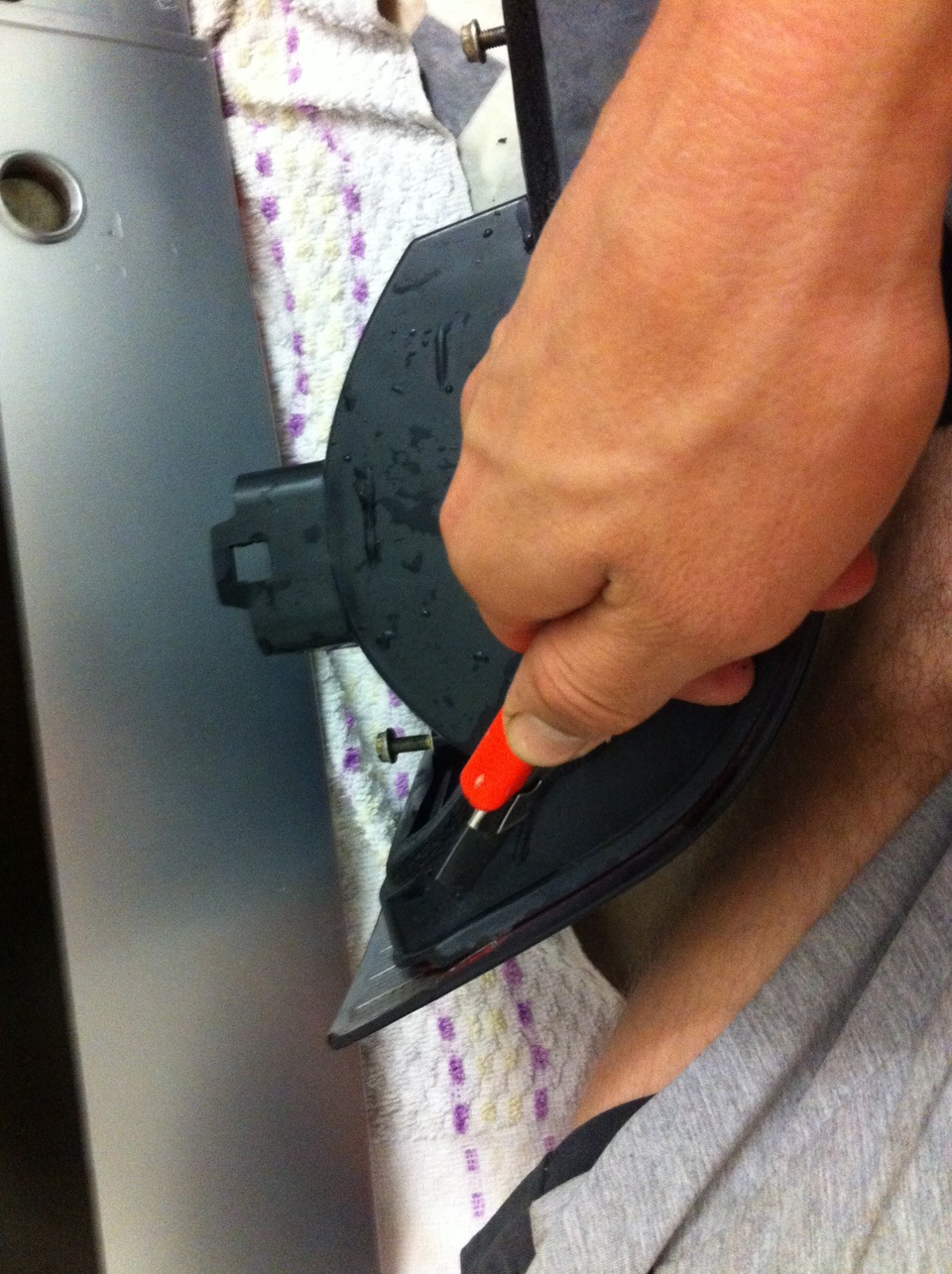

Сказки про фен и всякие разогревы меня не вдохновили, и я начал все это толстое бронибойное пластмассовое чудо, резать ножоооооом.
Я все проклял. Тем не менее, все это я разрезал и приступил дальше к работе.

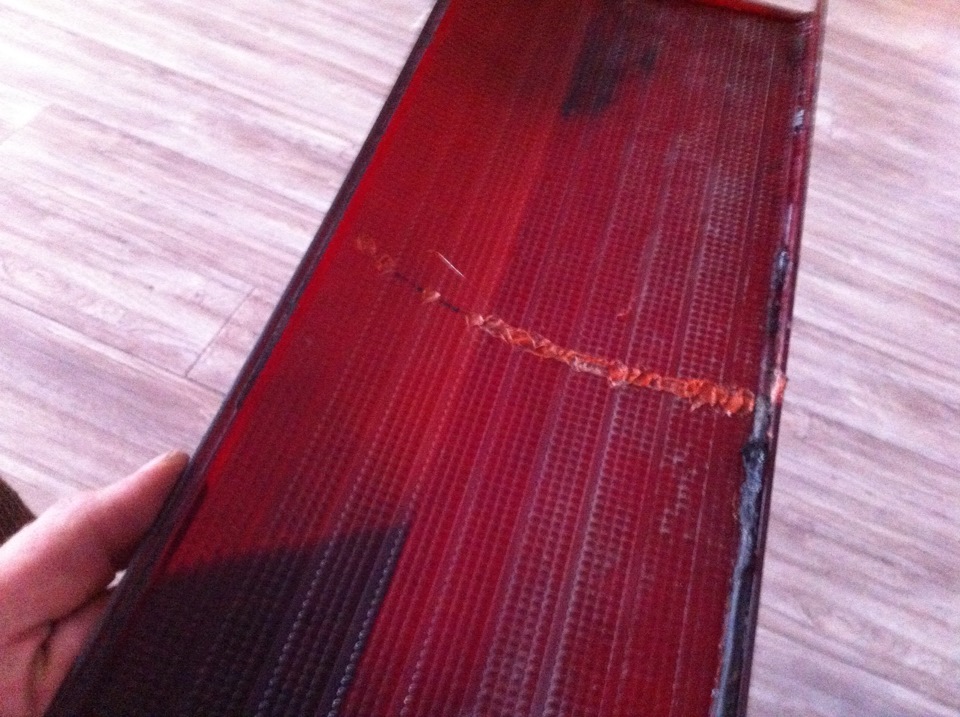

Но, как же без касяков? Сломал нафиг катафот, точнее он дал трещину, пришлось ремонтировать тут же.
Вот оно то, что получилось после резки.
Думал я, что все плохое позади, ага щас, давай все паять и вырезать диоды, паял я 3 дня и 3 ночи, материться не буду, так как матом не объяснить.

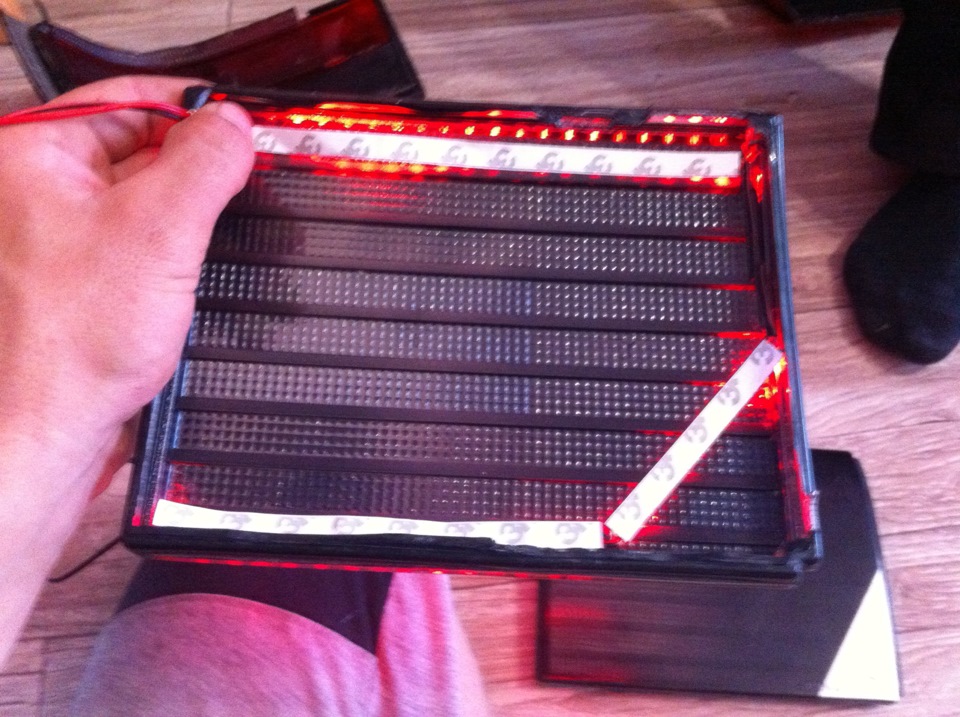

Аналогично с другими фонарями, вырезал все как надо и паял между собой, так как нужно было мне.
Всего было 5 фонарей считая катафот.

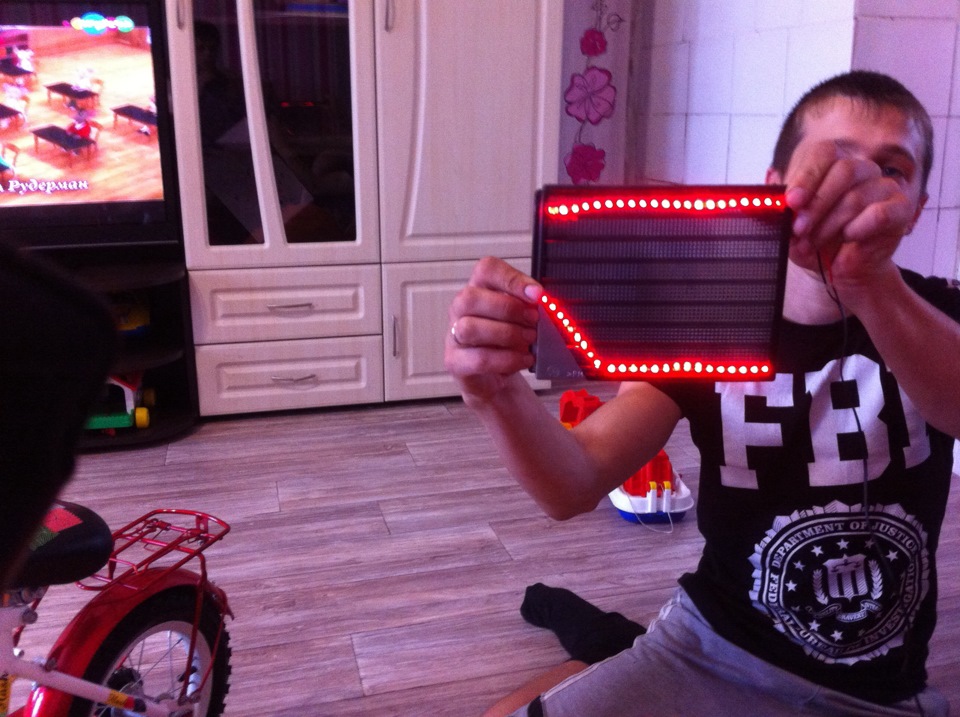

В общем все склеил, сухло двое суток по мере склеивания, результат на фото не такой красочный и не передает того, что в реале, так что ищите в городе обязательно увидите, на зацен, на самом деле все очень круто получилось.
Правда с проводкой с подцеплением я тоже, ой как по ковырялся.
Всем ровных дорог, берегите нервы, деньги и здоровье.
Honda Fit LED_art › Бортжурнал › светодиодные стоп/габарит своими руками
Начало внедрения светодиодов в задние фары авто можно посмотреть здесь:
www.drive2.ru/users/krash…/288230376151926789/#post
были переделаны задний ход и поворотники.
на этом я не остановился и долго думая решил все таки попробовать переделать и стоп/габарит
Очень долго думал как и из чего сделать их, перепробовал множество способов и разных светодиодов и остановился на самых ярких красный трехчиповых SMD 5050 типоразмера светодиодах.
Столкнулся в процессе с еще одной проблемой, стекло фар рефленное светодиоды рассеивались и получалось непонятно что))) поэтому ровная плата со светиками уже не годится, пришлось делать каркас, что бы располодить светодиоды как можно ближе к рассеивателю.
И так начнем,
покупаем трехчиповые светодиоды и резисторы, разрабатываем платки индивидуально под каждый светодиод, травим, лудим, режем и т.д., в итоге имеем вот это)))
и паяем светодиоды с резисторами на эти платки
и цепочками, параллельно их спаиваем
каркас решил сделать из алюминиевого квадратного профиля, спасибо maxfruit за идею.
нарезаем вот такие вот квадратики
и клеим из них каркас
и в каждую ячейку по светодиоду)))
получаются вот такие вот модули
далее разбираем фару
красим ее уже полностью в черный матовый цвет
вставляем и приклеиваем в нее модули и получаем такую картину
дальше собираем фару и радуемся ее видом
из-за того что фара внутри выкрашена в черный цвет, создался эффект тонированной фары что порадовало.
так фары были намного светлее.
дело было ночью, так что вот пару снимков на скорую руку, фотик ночью не справляется, но результат увидеть можно.
полноценные фото и видео выложу позже
результатом доволен, все очень ярко и красиво, стоп очень хорошо видно в солнечную погоду, ярче чем был штатный.
