Хочу поделиться решением для питания светодиода типа XM-L, XM-L2, XP-L, XP-G, XP-G2, Nichia 219 от одной литиевой батареи. Такие драйверы я давно применяю в фонарях с питанием от одного элемента 18650 и управлением силовой кнопкой. При разработке ставились задачи: простота, малые габариты, богатая функциональность.

Драйвер имеет 4 режима – слабый, средний, мощный и мунлайт. Три основных режима вынесены в основную линию и переключаются коротким отключением питания, мунлайт скрыт. Переключение от слабого к мощному.

Драйвер без памяти в основной линейке, т.е. всегда стартует со слабого режима. Время сброса состояния перебора режимов

1 секунда. Из включенного состояния при коротком прерывании питания фонарь переходит на следующий режим.

Скрытый мунлайт активируется при 3 коротких (менее 0.25 сек) кликах из включенного состояния (или четырех из выключенного). Мунлайт запоминается, после выключения при следующем включении фонарь стартует именно в этом режиме. Для выход из режима осуществляется коротким кликом (точно так, как для переключения режима). Выходит всегда в слабый режим.

Существует возможность настройки яркости мунлайта, рампинг осуществляется при 11 коротких кликах. Фонарь начнет перебирать возможные варианты яркости, в нужный момент для сохранения текущей яркости следует сделать короткий клик (как при переключении режимов), длинный клик — отключение, будет загрузена настройка по умолчанию. Индикация фиксации новых настроек – 1 вспышка, загрузки настройки по умолчанию – 3 вспышки.

Система индивидуальных порогов обеспечивает ступенчатый переход на слабые режимы при разряде батареи. Полностью драйвер выключается при 2,75V.

Система индикации заряда батареи включается при 5 коротких кликах (шести из выключенного положения). Индикация осуществляется вспышками СИД от 1 до 6. Чем больше вспышек – тем больше заряд АКБ.

Присутствует двухуровневый термоконтроль (ТК). Режим калибровки ТК включается 13 прерываниями из включенного состояния. После этого фонарь после серии вспышек для индикации включения режима ТК перейдет с режим нагрева. Как только температура корпуса фонаря достигнет нужного значения, следует сделать короткий клик. Успешная запись нового значения осуществляется 1 вспышкой. Длинное отключение в режиме ТК сбрасывает настройку на значение по умолчанию, индикация – 3 вспышки.

Максимальный возможный ток при указанных на схеме номиналах 2.0А. Уменьшив сопротивление шунта можно поднять максимальный ток до 3-х ампер.

В драйвере имеются хорошо спрятанные стробы. 7 короткий прерываний и включенного состояния или 8 из выключенного включат быстрый строб, коротким прерыванием можно переключать быстрый-медленный-быстрый-медленный. Выход из этого режима — длительное нажатие кнопки.

Драйвер обеспечивает плавное включение и переключение всех основных режимов, что позволяет уменьшить нагрузку на контакты кнопки, т.к. ток достигает своего максимального значения после установления надежного соединения контактов кнопки.

Напряжение питания драйвера от 2.75В до 4.35В. В архиве прошивки для ATTiny45 и ATTiny85 (прошивка для 45-ой не тестировалась) и батник для прошивки. В батнике указаны фусы.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

За стабилизацию тока отвечает программный ПИД регулятор. Для контроля температуры и напряжения питания используются встроенные в МК датчики. Частота работы понижающего преобразователя 250 килогерц. Транзистор CSD13202Q2 обладает довольно легким затвором, что позволяет управлять им напрямую с лапы МК. Заменить его с некоторым ухудшением параметров драйвера можно только на IRLHS6242. R3 — токовый датчик, при максимальном токе падение напряжения на нем 50mV. Все конденсаторы только керамика не ниже X5R.

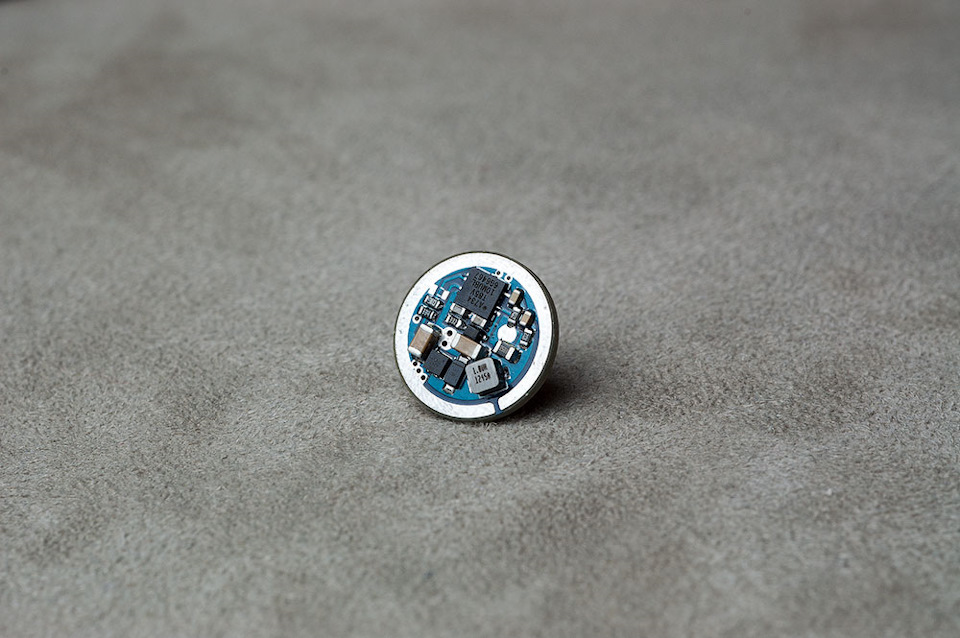

На фото собранный драйвер:

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

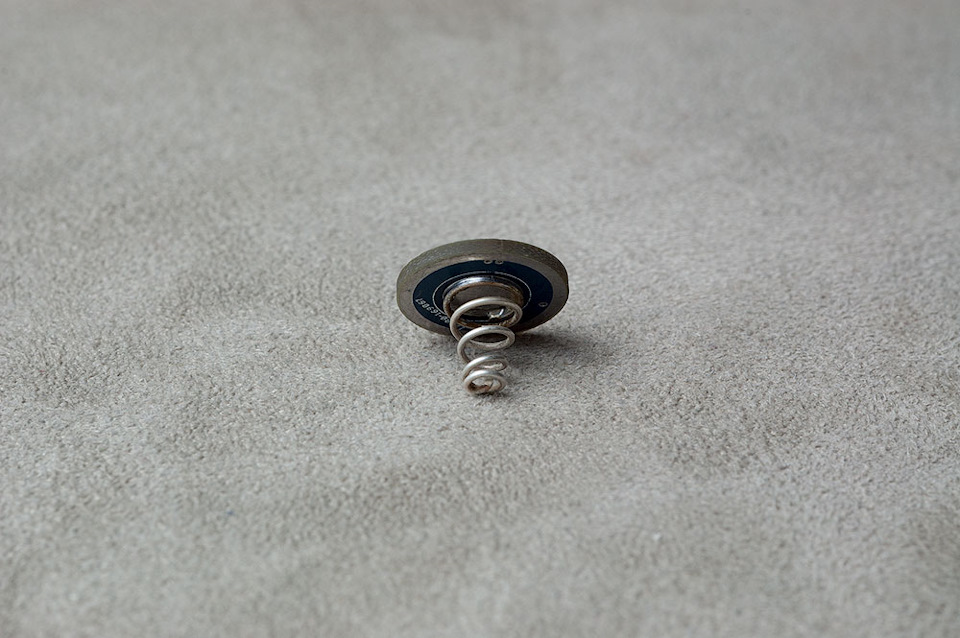

Все детали драйвера установлены с одной стороны. Диаметр драйвера 17мм, кроме того драйвер можно обточить до 15мм диаметра. Толщина текстолита 1,5мм, полная толщина драйвера – 3,5мм.

Источник

Tamagotchi › Блог › Простой драйвер светодиода для фонаря.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Хочу поделиться решением для питания светодиода типа XM-L, XM-L2, XP-L, XP-G, XP-G2, Nichia 219 от одной литиевой батареи. Такие драйверы я давно применяю в фонарях с питанием от одного элемента 18650 и управлением силовой кнопкой. При разработке ставились задачи: простота, малые габариты, богатая функциональность.

Драйвер имеет 4 режима – слабый, средний, мощный и мунлайт. Три основных режима вынесены в основную линию и переключаются коротким отключением питания, мунлайт скрыт. Переключение от слабого к мощному.

Драйвер без памяти в основной линейке, т.е. всегда стартует со слабого режима. Время сброса состояния перебора режимов

1 секунда. Из включенного состояния при коротком прерывании питания фонарь переходит на следующий режим.

Скрытый мунлайт активируется при 3 коротких (менее 0.25 сек) кликах из включенного состояния (или четырех из выключенного). Мунлайт запоминается, после выключения при следующем включении фонарь стартует именно в этом режиме. Для выход из режима осуществляется коротким кликом (точно так, как для переключения режима). Выходит всегда в слабый режим.

Существует возможность настройки яркости мунлайта, рампинг осуществляется при 11 коротких кликах. Фонарь начнет перебирать возможные варианты яркости, в нужный момент для сохранения текущей яркости следует сделать короткий клик (как при переключении режимов), длинный клик — отключение, будет загрузена настройка по умолчанию. Индикация фиксации новых настроек – 1 вспышка, загрузки настройки по умолчанию – 3 вспышки.

Система индивидуальных порогов обеспечивает ступенчатый переход на слабые режимы при разряде батареи. Полностью драйвер выключается при 2,75V.

Система индикации заряда батареи включается при 5 коротких кликах (шести из выключенного положения). Индикация осуществляется вспышками СИД от 1 до 6. Чем больше вспышек – тем больше заряд АКБ.

Присутствует двухуровневый термоконтроль (ТК). Режим калибровки ТК включается 13 прерываниями из включенного состояния. После этого фонарь после серии вспышек для индикации включения режима ТК перейдет с режим нагрева. Как только температура корпуса фонаря достигнет нужного значения, следует сделать короткий клик. Успешная запись нового значения осуществляется 1 вспышкой. Длинное отключение в режиме ТК сбрасывает настройку на значение по умолчанию, индикация – 3 вспышки.

Максимальный возможный ток при указанных на схеме номиналах 2.0А. Уменьшив сопротивление шунта можно поднять максимальный ток до 3-х ампер.

В драйвере имеются хорошо спрятанные стробы. 7 короткий прерываний и включенного состояния или 8 из выключенного включат быстрый строб, коротким прерыванием можно переключать быстрый-медленный-быстрый-медленный. Выход из этого режима — длительное нажатие кнопки.

Драйвер обеспечивает плавное включение и переключение всех основных режимов, что позволяет уменьшить нагрузку на контакты кнопки, т.к. ток достигает своего максимального значения после установления надежного соединения контактов кнопки.

Напряжение питания драйвера от 2.75В до 4.35В. В архиве прошивки для ATTiny45 и ATTiny85 (прошивка для 45-ой не тестировалась) и батник для прошивки. В батнике указаны фусы.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

За стабилизацию тока отвечает программный ПИД регулятор. Для контроля температуры и напряжения питания используются встроенные в МК датчики. Частота работы понижающего преобразователя 250 килогерц. Транзистор CSD13202Q2 обладает довольно легким затвором, что позволяет управлять им напрямую с лапы МК. Заменить его с некоторым ухудшением параметров драйвера можно только на IRLHS6242. R3 — токовый датчик, при максимальном токе падение напряжения на нем 50mV. Все конденсаторы только керамика не ниже X5R.

На фото собранный драйвер:

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Все детали драйвера установлены с одной стороны. Диаметр драйвера 17мм, кроме того драйвер можно обточить до 15мм диаметра. Толщина текстолита 1,5мм, полная толщина драйвера – 3,5мм.

Источник

Статьи

Дата публикации: 11.10.2013
Замена драйвера в Yupard копии фонаря MagicShine MJ-810

Замена драйвера в Yupard копии фонаря MagicShine MJ-810

В данной статье пойдет речь об особенностиях замены драйвера в довольно популярной копии (клоне) фонаря MagicShine MJ-810. Популярность копии определяется в первую очередь доступной ценой, простотой конструкции и ремонта.

Поясняющее видео ЗДЕСЬ

Для замены драйвера производим не полную разборку фонаря. Выкручиваем корону. Для этого удобно использовать подходящий по размеру пруток.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Далее выниманем стекло с уплотнителем и рефлектор.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Для того что бы избавиться от этой проблемы закручиваем алюминиевый стакан до упора по часовой стрелке.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Переводим фонарь в положение OFF (выкл.) и определяем месторасположение магнита в кольце выбора режимов. Это удобно делать с помощью маленького шарообразного магнита.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Ставим метку маркером на алюминиевом стакане. Теперь мы знаем точку выключения OFF. Эта точка нужна нам для точного и правильного совмещения магнитных датчиков драйвера с магнитом в кольце.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Поясняющее видео ЗДЕСЬ

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Устанавливаем новый выбранный драйвер в алюминиевый стакан таким образом, что бы совместить точку выкл. OFF драйвера (смотри выше на фото) с синей меткой на алюминиевом стакане. Возможно придется сделать новый пропил в стакане для этого. Совместив точку выкл.OFF драйвера с меткой на стакане мы тем самым совмещаем и расположение магнита в кольце точно напротив точки выкл. OFF драйвера. Теперь при переключении режимов вращая кольцо магнит будет распологаться точно напротив магнитных датчиков.

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Перечислим неисправности фонаря которые могут возникать:

Для замены есть две версии:

Для тех кого раздражает режимы мигания

Вариант 3. Драйвер усиленный не требует ориенирования по магниту VER.3 ЗДЕСЬ

Вариант 4 драйвер + удлинитель для третьего аккумулятора здесь

Драйвер VER.3 в стакане здесь

Драйвер Драйвер c магнитным управлением Yupard 3A здесь

Источник

«Народный» драйвер в семидиоднике SKYRAY

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Приветствую читателей и писателей mysku. Хочу сразу всех успокоить, обзора очередного китайского фонаря не будет! А будет мой вариант использования одного из популярных фонарных драйверов в непопулярном для этого месте.

Как обычно предыстория. Думаю меня поймут те, кто имеет в хозяйстве больше, чем один фонарик. Не всегда получается найти одну модель на все случаи жизни, вот и у меня так, есть уже и наключник, и налобник, и прокачаный СуперЯркийМегаВантуз и просто удобный для «куда опять пульт закатился». И в общем-то больше и не надо было, но вдруг захотелось и такой семидиодник для коллекции. Для меня это своеобразный азарт-купить любую недорогую китайскую хрень, разобрать, допилить, переделать и с чувством глубокого морального удовлетворения закинуть куда-нибудь подальше, до часа Х. На момент покупки курс был еще адекватным, поэтому я не сильно стеснялся приобретать не всегда нужные вещи.

В общем купил. Фотографии как все было не делал, их можно посмотреть например в этом обзоре. Кстати, обращаю внимание, там точно такой же драйвер как и в моей модели. Принцип работы драйвера такой: все 7 диодов включены параллельно между собой и последовательно с полевым транзистором. И по сути вся эта схемка через ограничительный резистор идет на питание(3.0В-4.2В). Полевик работает в ключевом режиме, открыт/закрыт. Меняется частота и скважность импульсов, это есть ШИМ. Причем частота довольно низкая, чуть больше сотни герц, мерцание сильно заметно при движении. Короче унылое зрелище. Было решено менять родной драйвер. Можно конечно было найти готовый импульсный, но я пошел другим путем. За основу взял «народный» драйвер на микроконтроллере ATtiny13A и стабилизаторах 7135.Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаряПочему я выбрал такой вариант? Потому что однажды купил их целую кучку и теперь вот пихаю всюду.
Итак, по порядку. После недолгих раздумий, было решено дать новую жизнь родному драйверу, но уже в качестве электронного выключателя питания. Не ставить же туда механическую кнопку, тем более что места для нее не отведено. Вдобавок рабочий ток такой кнопки должен быть хотя бы на 10А(забегая вперед скажу, что я рассчитывал максимальный потребляемый ток после доработки-7А). В общем полевик тут оказался кстати. По даташиту он тянет 50 ампер. Даже провел опыт, при токе через транзистор 3А падение напряжения составило около 50мВ, что вполне приемлемо и теплоотвод ему не нужен. Оставалось только собрать выключатель на одной кнопке, вкл/выкл. Тут мне помог радиолюбительский опыт работы с логикой. На основе D-триггера можно собрать подобный выключатель. Схему рисовать не стал, нагуглил похожую, только полевик другой.Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаряВ корпусе микросхемы 564тм2 имеются два триггера выполненных по технологии КМОП.Ток потребления такой микросхемы несколько микроампер, поэтому она будет запитана постоянно. В ходе экспериментов всплыл жуткий «дребезг контактов» и как следствие ложные срабатывания. Пришлось добавить конденсаторы по питанию на 0.1мкФ и параллельно кнопке. После этого потребовался еще один кондер на 6.8мкФ параллельно нагрузке(перед новым драйвером) и туда же резистор чтобы оперативно разряжать этот кондер в коротких паузах смены режимов яркости. Так это выглядит после доработки.Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаряНа место бывших ограничительных резисторов припаял две проволочки. До этого провел небольшой эксперимент и выяснил, что одна перегорает примерно при 8 амперах. Поэтому их две в параллель на случай форс-мажора и незащищенных аккумуляторов.Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаряТеперь про новый драйвер. Возможно кто-то читал мой обзор про доработку налобного фонаря, там я уже применял подобный драйвер с использованием альтернативной прошивки. На этот раз я пошел тем же путем, но прошил в микроконтроллер другую прошивку. Ссылки на сайт автора, на методику, на скомпилированный hex файл.
Получаем следующий функционал:
4 режима яркости:
0.03А
0.15А
0.7А
2.8А
скрытый стробоскоп включается двумя короткими отключениями питания(его частота 14Гц);
режим маяк, это короткие вспышки с частотой 1.4Гц, со скважностью 5, включается четырьмя короткими прерываниями питания;
есть индикация заряда аккумулятора-3 прерывания;
память последнего состояния.
Теперь расскажу как я все это представляю. Изначально все 7 светодиодов включены параллельно. На мой взгляд это плохая идея, поскольку из-за возможного разброса параметров токи через диоды могут сильно отличаться. Такой пример: при напряжении 2.924В ток через светодиод 1А, при напряжении 3.056В уже 2А, а при 3.145В — 3А. Как видно напряжение увеличивается незначительно, зато ток в разы. В общем решил разделить цепи питания, для каждого светодиода своя группа стабилизаторов 7135. Для этого я разбил 7 светодиодов на 3 группы (1+3+3), по числу выводов управления микроконтроллера ATtiny13A. И добавил на каждую ветку необходимое количество стабилизаторов 7135. В итоге получил следующие режимы яркости:
0.03А 1диод*2шт 7135 (шим)
0.3А 1диод*2шт 7135 (шим)
2.1А 3диода*6шт 7135
7.0А 1диод*2шт 7135+3диода*6шт 7135+3диода*12шт 7135
В этой версии прошивки частота ШИМа больше 17кГц.
Теперь все тоже самое в картинках. Сначала была идея сделать с нуля печатную плату, но потом эта идея меня отпустила. Выяснилось что нет ни текстолита, ни хлорного железа, ни навыков работы со спец программами, в общем почти ничего. Но была макетная плата, она и пошла в дело. 20 минут работы напильником и все готово.Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаряКак сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаряИмплантация драйвера в плату прошла успешно, отторжения не выявлено.Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаряОсталось только припаять стабилизаторы и вывести проводки на диоды.Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаряВ итоге получилось так.Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Как сделать драйвер для фонаря. Смотреть фото Как сделать драйвер для фонаря. Смотреть картинку Как сделать драйвер для фонаря. Картинка про Как сделать драйвер для фонаря. Фото Как сделать драйвер для фонаря

Теперь можно подытожить. К самому основному и жирному минусу такого драйвера можно отнести низкий КПД. С этим ничего не поделаешь, в линейных стабилизаторах все лишнее напряжение уходит в тепло. Импульсные схемы в этом плане безусловно выигрывают. Тут сработала мысль, если даже известные производители ставят такие драйверы в свои фонари, то почему мне нельзя? Тем более что суммарная емкость 4-х аккумуляторов может быть 10А/ч и больше. Можно не экономить свет. В плюсы запишу большой выбор прошивок для микроконтроллера. При желании можно сделать свою. Вот возможный функционал (с сайта автора)
Переключение режимов одним кликом.
Три или 4 режима работы.*
Переключение вниз — от мощного режима к слабому или слабого к мощному.*
Можно выбрать токи:*
0005mA – Включен 1шт. AMC7135 и управляется ШИМ
0075mA – Включен 1 шт. AMC7135 и управляется ШИМ
0175mA – Включен 1 шт. AMC7135 и управляется ШИМ
0350mA – Включен 1 шт. AMC7135, ШИМ не используется
0700mA – Включено 2 шт. AMC7135, ШИМ не используется
1050mA – Включено 3 шт. AMC7135, ШИМ не используется
1750mA – Включено 5шт. AMC7135, ШИМ не используется
2100mA – Включено 6шт. AMC7135, ШИМ не используется
2450mA – Включено 7шт. AMC7135, ШИМ не используется
2800mA – Включено 8шт. AMC7135, ШИМ не используется
Калибруемая защита от перегрева или отсутствие такой возможности *
Память режимов или отсутствие памяти режимов *
В варианте без памяти режимов возможно задать стартовый номер режима *
Защита от дребезга контактов кнопки – драйвер не будет хаотично менять режимы и не будет лишний раз срабатывать защита от разряда аккумулятора или перегрева.
«Высасыватель» батареи – переключение режимов в более слаботочные при достижении на батарее критически низкого напряжения и затем полное отключение фонаря при полном разряде.
Индикация напряжения на батарее, включается тремя очень быстрыми кликами кнопки питания. Полностью заряжено – 5 миганий, разряжено – одно мигание.
Индикация состояния термоконтроля **Если ТК отключен, то после завершения индикации заряда батареи драйвер включает на 0.5 сек серию быстрых вспышек.
Режим стробоскоп*
Режим Alpine distress signal *
Возможен выбор количества коротких кликов для включения режимов индикации батареи, стробоскопа и сигнала бедствия. *

* Выбирается при компиляции

От себя могу еще посоветовать «питерскую» прошивку. Я её поставил в другой фонарик.
Нужный ток в режимах можно менять добавлением/удалением стабилизаторов.
Все, мысли закончились, жду критику.
