Как сделать дужку на катушке

Как сделать дужку на катушке

Самосброс дужки на безынерционных катушках

Все нижеописанное многим представляется настолько очевидным что наверное и не стоило писать если бы на этом постоянно не обжигался наш брат-рыболов.

Почему на безынерционных катушках порой происходит самосброс дужки при забросе с печальными (отстрел приманки) последствиями?

Иногда подобное происходит и на катушках подороже, где производитель подошел к проблеме более продуманно. И все же случаи самосброса случаются. Почему?

Бывают поломки механизма защиты от самосброса. Это поправимо. Исправность механизма подтормаживания ротора проверить несложно – ротор не должен свободно вращаться при взведенной дужке. Если подтормаживания не ощущаете – механизм не работает.

У моделей Shimano (из тех, что немного подороже) есть еще одна ступень защиты – фиксатор дужки. Он помогает удерживать дужку во взведенном положении. Если при взведении дужки, в самом конце хода, слышен характерный щелчок – это срабатывает фиксатор. Если щелчка нет – значит либо фиксатора нет, либо он умер (что крайне редко, но случается).

И все же иногда самосброс происходит на катушках с совершенно исправным механизмом защиты от самосброса.

Тестирование разных моделей катушек с большой тягой к достижению отрицательного результата и неимоверной долей фанатизма показало что самосброс все-таки спровоцировать можно. Даже если производитель пытался от этого вас уберечь. Но иероглифы ихние мы не читаем, а картинки смотрим, только если на них женщины… А зря… Там бывает что-то полезное нарисовано. В частности, как правильно дужку взводить. Дело в том, что взводить ее можно только исключительно в одном положении ротора. Перед забросом ротор следует повернуть так, чтобы дужка находилась с левой стороны катушки, если смотреть на катушку сверху. Все остальные положения – неправильные, а одно и вовсе запрещенное. При попытке стрельбы из этого положения можно не только успешно организовать самосброс но и просто сломать катушку.

Дело в том, что при правильном взводе рычажок сброса, передающий усилие на рычаг дужки, находится на достаточном удалении по дуге от клина сброса. И чтобы им встретиться для сброса, ротору нужно повернуться примерно на 180 градусов, преодолевая при этом сопротивление кольца подтормаживания. А это не так просто.

Правильное положение ротора катушки перед взведением дужки. Кроме всего прочего оно и самое удобное для прихвата лески пальцем при забросе. Трудно обосновать преимущества какого-либо другого положения дужки с этой точки зрения.

После взведения дужка находится в правильном положении.

Кроме того на катушках Daiwa подтормаживающая резинка выполнена так что в работе участвует не вся окружность, а всего лишь сектор и при неправильном взведении она вообще не участвует в процессе. На моделях Shimano ранних выпусков, с гладким кольцом, на участке перед самым клином кольцо, обходя его, смещается вовнутрь и выходит из зацепления с рычажком. Защиты больше нет. Если рукоятка катушки при этом находится в переднем положении, при резкой остановке в конце заброса ручка провернется вниз, увлекая неподторможенный ротор, тот наедет на клин. Сброс. Приманка тю-тю. Печально.

И пусть сейчас плоские колечки Shimano ушли в прошлое, стоят зубчатые, которые одинаково успешно работают по всей окружности, все равно добраться ротору до клина намного проще и легче, когда они рядом.

Поэтому очень важно приучить себя во время рыбалки взводить дужку на автомате только в одном положении, а не как придется. Впрочем, опытные рыболовы так всегда и делают и у них самосбросы сведены к минимуму.

Ну вот, как-то так. Желаю всем неотстрелянных приманок и дальних забросов

Источник

Сообщества › Охота и Рыбалка › Блог › Проблема с дужкой катушки

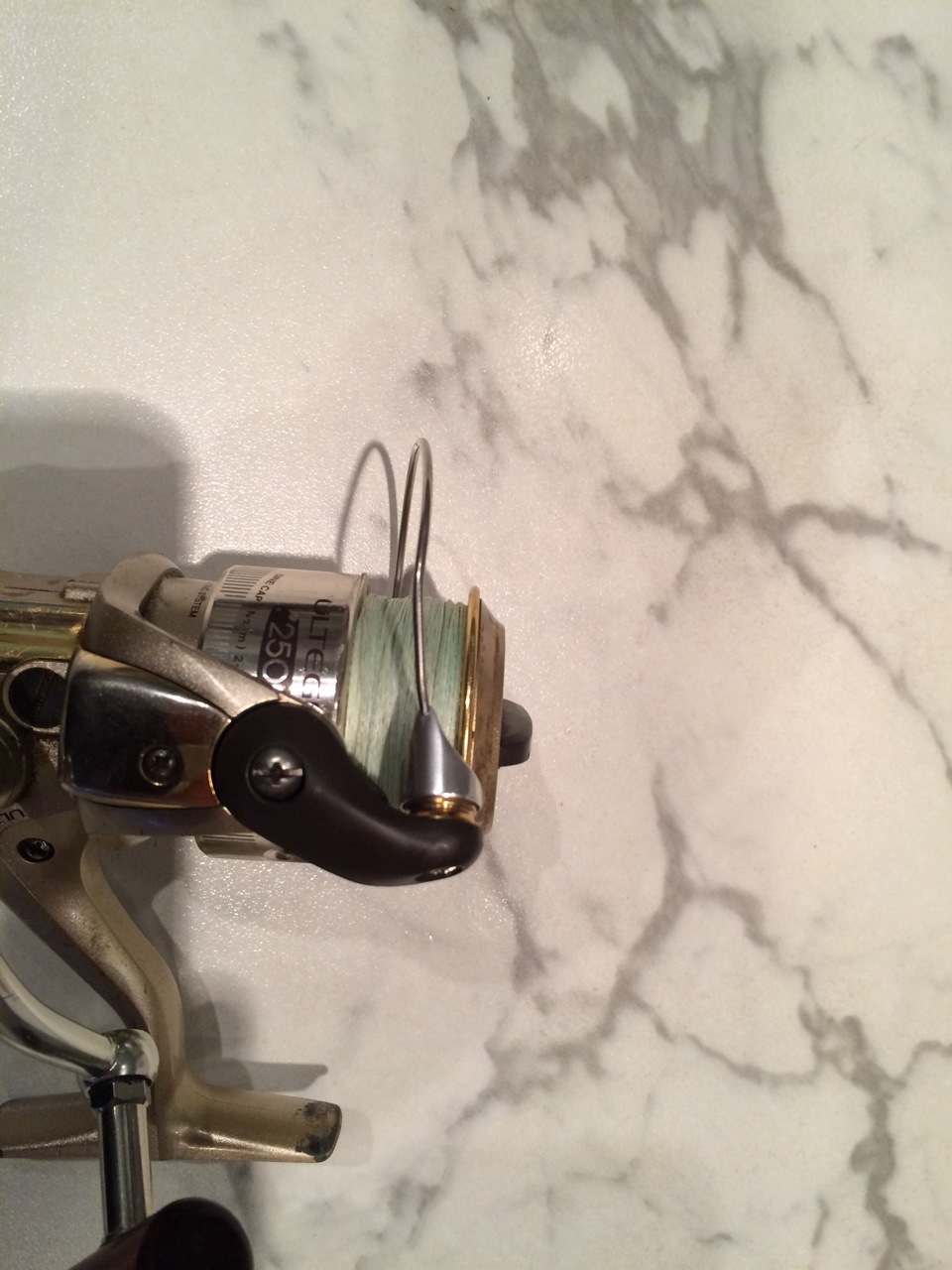

Подскажите, на катушке Шимано ультегра2500 дужка возвращается не до конца.В закрытом состоянии есть небольшой люфт дужки.Спасибо.

Комментарии 13

Всегда только рукой закрываю, а пружина целая.

Что бы такого не было, нужно скобу закрывать всегда рукой, это болезнь на Шимах. Пружинке кирдык.

С такими зимами можно ещё долго ловить

Такая же беда на шимано! Как душку закрываешь? ручкой намотки или ладонью?

1.Попробуй отпустить винт немного, большой.
2.Если не поможет п.1 попробуй открутить винт малый и растяни немного пружинку.
3. Если 1 и 2 не поможет найди того кто ремонтирует катухи.
P/S а вообще сезон закрыт и необходимо катушки сдавать в профилактику.

Дужке подходит кирдык, вернее пружинке внутри, которая держит. У меня катушка с такой проблемой лежит, пружинка крякнулась.

Такая-же фигня, но еще не разбирал.

А я разобрал, пружинку чуть растянул, смазал и все заработало!

Попробуй расслабить чутка болтик который ее поджимает и будет тебе счастье, видимо недавно ты протяжку делал, мне помогло все работает.

www.stariy-kordon.com/ind…p?showtopic=13684&page=61
Вот сюда зайди, пишите Феликсу о проблемы.Он занимается сервисом Шимано запчасти все оригинал

Я ставил себе пружинку от замка вольво хс 60, хс 70. Там есть как раз нужная пружинка.

механизм (пружинка) накрылся, починить сложно. Надо человека искать тебе который чинит катушки.

Источник

Ремонт катушки своими руками

Большинство неисправностей спиннинговых катушек, которые возникают в ходе эксплуатации последних, можно устранить самостоятельно. В иных случаях всё же приходится обращаться в мастерскую, где за определенную плату опытные профессионалы отремонтируют любую катушку.

При обоих вариантах владелец сможет не только существенно сэкономить денежные средства, но и продолжить далее использовать полюбившуюся модель, а не покупать новую. Перед обзором распространенных поломок не лишним будет ещё раз напомнить, что эффективность и долговечность любой катушки во многом зависит от регулярного технического обслуживания!

Покупая новую катушку, обращайте внимание на ее производителя, стоит отдать предпочтение катушкам от фирмы Shimano, Daiwa и Ryobi.

Частые неисправности катушек:

Ремонт безынерционных катушек самостоятельно

Далее мы описали, что именно нужно делать с вышеописанными проблемами катушек. Но не все проблемы безынерционных катушек можно решить самостоятельно, ведь могут потребоваться новые детали, которые бывает очень трудно достать, к примеру, главную пару для конкретной катушки.

Скрип катушки

Неравномерное наматывание лески

Иногда возникает небольшой казус, заключающийся в неравномерном наматывании лески, когда на шпуле образуется передний или же задний конус.

Эту мелкую погрешность можно легко исправить следующим образом: намотка лески конусом вниз устраняется путём снятия одной шайбы с основного вала катушки, а проблема с направлением конуса лески вверх – наоборот путём добавления ещё одной шайбочки.

Самосброс дужки лесоукладывателя

Достаточно распространенная проблема, когда дужка лесоукладывателя самостоятельно сбрасывается в положение для подмотки лески, что зачастую может приводить к плачевным последствиям. Для устранения этой проблемы сначала стоит попробовать потуже подтянуть болты, с помощью которых и крепится дужка. Если такая простая процедура не поможет, следует придать большей упругости пружине под крышкой. Это можно сделать путём установки прокладки на стержень или же просто поставить новую, более жесткую пружинку.

Отказ стопора обратного хода

Когда отказывает стопор обратного хода, ручка катушки легко вращается назад-вперед и при включении блокировки. Как правило, в современных катушках стопор сделан на основе обгонной муфты, и суть проблемы с ним чаще всего заключается в попадании грязи или в скоплении густой смазки. В такой ситуации нужно разобрать муфту, очистить и аккуратно смазать её маслом.

Шум внутри катушки

Если вы услышали неестественные звуки, исходящие из катушки, желательно сразу же прекратить эксплуатацию изделия. Появление шумов может быть связано с тем же загрязнением, а также с поломкой подшипников или иных деталей. Дальнейшие действия – разбор катушки и последующее смазывание или замена поврежденных деталей, в зависимости от конкретной проблемы.

Механизм катушки клинит под нагрузкой

Когда при подмотке лески отчётливо слышны стуки внутри катушки, она периодически заедает и вовсе клинит под некоторой нагрузкой, можно смело говорить о повреждении механизма главной передачи. Скорей всего потребуется замена ведущей и ведомой шестерней на новые.

Повреждение шпули катушки

Наличие повреждений на бортике может существенно повлиять на дальность заброса, и, естественно, только негативным образом. Также из-за царапин и неровностей шпули часто страдает и сама используемая леска, сокращается срок её эксплуатации.

Поэтому после обнаружения таких дефектов поспешите устранить их путём шлифовки и полировки поверхностей. В некоторых современных катушках на бортик шпули наносится специальное напыление из твердого металлического сплава, которое желательно оставить на месте.

Обрывы лески под гайкой фрикциона

В катушках с передним фрикционом фиксирующая гайка находится чуть-чуть выше кромки шпули, всего на каких-нибудь 1-2 мм. Из-за этого часто леска зацепляется за гайку и попадает под кромку, что приводит к запутыванию и обрывам. Чтобы ликвидировать данную проблему, нужно разобрать катушку, снять гайку и шайбочки фрикционного тормоза, и заменить фетровою прокладку на тонкую прокладку из пластика.

Подача лески спиралью

Когда леска в процессе заброса сходит спиралью, причина кроется в попадании грязи внутрь механизма ролика лесоукладывателя. Способ ремонта привычный: разбор, чистка и смазка ролика лесоукладывателя.

Самозатягивание фрикциона

Из-за самозатягивания фрикционного тормоза во время стравливания лески последняя часто рвётся, реже происходит поломка механизма катушки. Данный недостаток встречается преимущественно в дешевых катушках низкого качества, и, к сожалению, как таковые способы его устранения отсутствуют.

Ремонт катушки у специалиста

В сложных ситуациях с целью ремонта любимой модели катушки лучше обратиться за помощью к специалисту, за спиной которого уже десятки отремонтированных и правильно настроенных катушек. Мастера, занимающиеся ремонтом спиннинговых катушек, имеют в своём распоряжении широкий ассортимент деталей для изделий любой категории, а потому наверняка у них найдётся, чем заменить поврежденный элемент вашей модели. Опытный специалист может осуществить не только непосредственно сам ремонт, но и смазать попутно детали, провести точную регулировку главной пары шестерней.

Уход и профилактика поломок

Стабильная работа катушек и срок их службы во многом зависят от обращения с изделием. Аккуратная транспортировка катушек и бережный уход наверняка продлят им жизнь. Избегайте падений и ударов катушки, старайтесь поменьше окунать её в воду, не кладите катушку в песок.

Чистка катушки

Попадание песка внутрь корпуса приводит к быстрому износу деталей, прежде всего, главной пары шестерней. В связи с этим нужно обязательно периодически разбирать и чистить катушку.

Смазка катушки

Ещё одна причина поломок катушек – отсутствие смазки внутренних механизмов. После каждой чистки от песка и грязи детали необходимо смазывать. Используемое для этого дела масло должно быть не слишком густым, без различных присадок, которые могут повредить детали из пластика. Естественно, лучше прикупить специальное масло, предназначенное именно для смазывания катушек.

Бережная эксплуатация и периодическое техобслуживание продлят жизнь катушки и защитят её от поломок. Если же последние всё-таки возникли, нужно своевременно заняться ремонтом на ранней стадии, чтобы мелкая проблема не превратилась в большую или вовсе критическую.

Источник

Как сделать ремонт катушки для спиннинга

Вниманию читателя мы представим ряд мелких неприятностей, которые могут случиться с безынерционкой в процессе её эксплуатации, но такие поломки вполне по силам исправить любому мало-мальски знакомому со слесарными работами рыбаку.

Строение безынерционных катушек

Несомненно, чтоб починить катушку нужно представлять её строение и принцип работы. Все без исключения безынерционки собираются в заводских условиях из однотипных узлов, отличающихся в зависимости от габарита механизма своими размерами. Основными составляющими девайся являются ниже перечисленные части и детали изделия:

В зависимости от модификации и предназначения безынерционки или как её ещё называют рыболовы мясорубки, она может дополнятся специфическим функционалом, присущим определённой модели.

Как разобрать катушку

Перед планированием проведения ремонта рыболовной катушки своими руками стоит побеспокоиться о наличии необходимых материалов и инструментов. Для этих целей рыболову понадобится фигурная и плоская отвёртка мелкого и среднего размера, круглогубцы, пинцет, шило, мягкая и жёсткая по структуре волоса кисть, маслёнка, кусочек ветоши, а также любого вида очищающая, спиртосодержащая жидкость и специальное минеральное масло, предназначенное для смазки трущихся деталей девайса.

Манипуляции с ремонтом удобно выполнять на письменном столе под яркой лампой с белым спектром света, на подложке из листа белой бумаги, где отчётливо будут видны мелкие детали и соединительные элементы изделия.

Разборка катушки

Разборка катушки ведётся по представленному ниже чёткому алгоритму. В процессе выполнения работ важно запоминать очерёдность последовательности операций и скрупулёзно вникать в нюансы способствующие аккуратности производства работ, связанных с приложением усилий к разъединению резьбовых, втулочных и стопорных соединений элементов и узлов изделия.

Разборка ролика лесоукладывателя

После манипуляций с деталями и корпусом механизма переходим к разборке лескоукладываетля. Однозначный алгоритм работ при демонтаже деталей этого элемента построить не представляется возможным, ввиду существенных различий конструкции приспособления в каждом варианте девайса. Для надёжности выполнения работ рекомендуется делать поэтапную фотофиксацию каждой проводимой операции, что на сегодняшний день вполне доступное простому обывателю мероприятие, применяя для этих целей смартфон.

Зафиксировав процесс разборки в фотографиях, после диагностики и ремонта спиннинговой катушки, рыболов легко справится с её обратной сборкой, без ошибок приведя изделие в первоначальный и работоспособный вид.

Самые популярные проблемы и их ремонт

В продолжение статьи мы рассмотрим ряд наиболее часто возникающих неполадок безынерционок. Это некритичные для полного выхода механизма со строя неполадки могут быть связаны как с дефектами материалов изделия, так и с некорректной эксплуатацией девайса. Ведь неблагоприятные условия при которых работают узлы мясорубки, а это высокая влажность, абразивные частицы песка и элементарная грязь, безусловно оказывают только негативное влияние на работу агрегата в целом, несмотря на щепетильность и бережность отношения к нему.

Но зачастую, на практике ловли, даже при соблюдении минимальных правил пользования безынерционкой и регулярного технического обслуживания зубчатых передач и подшипников, данные неприятности случаются из-за отработанных сроков и ресурсов, превышающих предельные возможности узлов и деталей продукта. Представленные поломки катушек не должны смущать и выбивать с колеи рыболова, ведь он должен уметь самостоятельно привести девайс в порядок, что вполне выполнимое дело.

Отказ стопора обратного хода

Сталкиваясь с ситуацией, когда рукоятка свободно начинает вращаться в обоих направлениях при включённой блокировке говорит о серьёзном загрязнении или загустении смазывающих субстанций, вызванных попаданием в них большого количества пыли. Проблема отказа стопора обратного хода решается следующим образом: рыболову необходимо произвести откручивание винта стопора обратного хода и демонтировать муфту. Затем тщательным образом делают очистку узла от загрязнений и старых смазывающих составов с промывкой уайт-спиритом или растворителем очищенных поверхностей. После этих манипуляций и просушки производят свежую закладку смазки и обратную сборку. Работоспособность агрегата восстанавливается до первоначально состояния.

Подача лески спиралью

Подача лески спиралью при забросах приманок одна из распространённых проблем эксплуатации безынерционок, которая решается довольно простым способом, ведь проблема некорректной работы кроется в засорении ролика лескоукладывателя. Суть ремонта катушки для спиннинга при возникновении этой проблемы заключается в очистке от загрязнений узла лескоукладывательного механизма.

Потребуется сделать разборку ролика лескоукладывателя, следуя рекомендациям, представленным в нашей статье в предыдущих главах, и кистью удалить видимые засоры с последующей промывкой деталей. Смазав узел заново, производят его последовательную сборку и комфортно эксплуатируют девайс.

Обрывы лески под гайкой фрикциона

Рассматриваемая неполадка грозит потерей приманок и присуща новым, только приобретённым механизмам с передним расположением регулировочной ручки фрикционного тормоза, при так называемой обкатке катушки на первых рыбалках. В устройствах данных конструкций фиксирующая гайка приподнята над краем шпули на высоту в 1–2 мм. Когда рыболов сматывает оснастку, леска зачастую цепляется за гайку и затягивается под край шпули, что приводит к дальнейшему запутыванию, деформации и обрыву шнура. Для устранения некорректности при смотке необходимо разобрать безынерционную катушку с леской шпули, выкрутить зажимную гайку с шайбами устройства фрикционного тормоза и заменить заводскую фетровую прокладку на точно такую же по размерам, только вырезанную из тонкой пластмассы.

Важно! Особое внимание проблеме уделяют, приобретая недорогие механизмы, в которых производители чаще всего грешат установкой некачественных прокладок в этом узле.

Шум внутри катушки

Шум внутри корпуса механизма может говорить как о мелочных, так и о серьёзных неполадках. Услышав посторонние звуки в виде скрипов или скрежета стоит прекратить эксплуатацию девайса до выяснения сути проблем. В любом случае потребуется разобрать катушку спиннинга и визуально осмотреть передаточный механизм. Причина может крыться в проникновении внутрь корпуса загрязнений, когда на поверхности зубчатых колёс и валов, а также в рабочие части подшипников попадает песок и твёрдые пылевые фракции.

Проблема решается механической очисткой и промывкой агрегата с последующей закладкой свежих смазочных составов. При обнаружении деформации деталей и подшипников, что наиболее вероятно, потребуется их полная замена на новые запчасти.

Неравномерное наматывание лески

Неравномерное наматывание лески свойственно старым, имеющим долгий срок эксплуатации девайсам. Проблема проявляется в виде конусообразной передней укладки шнура при смотке, либо такой же задней намотке лески на шпулю. При образовании конусной укладки в передней части следует полностью удалить, снять шайбу с основного вала детали.

Вариант ремонта безынерционной катушки при намотке конусом вверх заключается в добавке ещё одной шайбы на вал, компенсирующей образованную выработку. И в том и в ином случае неполадка устраняется в полном объёме, позволяя мотать шнур в изначальном, удобном для забросов первоначально и конструктивно заложенном заводском стиле.

Механизм катушки клинит под нагрузкой

Если механизм катушки клинит под нагрузкой, то велика вероятность требующейся замены ведомых или ведущих шестерён. Для определения потребуется диагностика, заключающаяся в разборке корпуса и визуальном осмотре передаточного механизма с определением дефектных деталей. Проблема возникает из-за некачественного материала шестерёнок и зубчатых валов, а также от солидных сроков эксплуатации безынерционки. Симптомы неполадки изначально проявляются как лёгкие постукивания внутри корпуса впоследствии переходящие в прихрамывание при прокручивании рукоятки, а затем и в её заедание и заклинивания даже при минимальных нагрузках. Стоит учитывать, что для исправления неполадки потребуются подходящие по параметрам запасные детали.

Повреждение шпули катушки

Неприятным дефектом считают повреждения на бортиках шпули. Чаще всего неполадка этой направленности возникает в результате ударных нагрузок по корпусу девайса, реже, а эта проблема некачественного продукта, она является причиной выработки от использования жёстких шнуров. На бортике шпули появляются микротрещины, сколы и зазубрины. При забросе сходящая леска цепляется за препятствия и неровности детали, что приводит к снижению параметра дальнобойности снасти, а в худшем случае к деформации шнура и дальнейшему его обрыву даже при минимальной нагрузке.

Ремонт катушки спиннинга своими руками заключается в шлифовании бортика шпули и полном устранении неровностей и шероховатостей, приводящих к дискомфорту забросов и снижению разрывных нагрузок лес. Для этих целей иногда достаточно применения мелкоабразивной шлифовальной бумаги и пары минут несложной в выполнении работы.

Самозатягивание фрикциона

Самозатягивание фрикциона, к большому сожалению рыболова, стоит отнести в разряд неисправностей при которых починить катушку для спиннинга не представляется возможным. Неполадка часто вызывает разрыв лески, особенно если лов ведётся на деликатные снасти с малыми диаметрами шнуров, неожиданно проявляясь в моменты стравливания нити. При ведении рыбалок на тяжёлые снасти с толстыми шнурами самопроизвольное зажатие фрикциона может вытечь в поломку самого передаточного механизма. Неисправимый дефект — удел некачественной сборки дешёвого продукта, который при возможности нужно вернуть по гарантийным обязательствам производителя и приобрести новое изделие.

Самосброс дужки лескоукладывателя

Раздражающим во время рыбалок является дефект девайса, при котором происходит самосброс дужки лескоукладывателя, происходящий в режиме подмотки шнура. Проблему в одном из вариантов ремонта можно снять подтягиванием зажимных винтов крепления дужки. Если зажатие крепёжных винтов не снимает вопрос некорректной работы, стоит увеличить жёсткость пружины, располагающейся под крышкой девайса. Реализовать отладку необходимой жёсткости пружины можно двумя методами: установить на стержень прокладку уменьшив рабочий ход пружины, либо заменить родную деталь на пружину с большей жёсткостью.

Чистка ролика лескоукладывателя

Чистка ролика лескоукладывателя должна восприниматься рыболовом как регулярный ремонт катушки своими руками после определённого периода эксплуатации. Устройство аккуратно разбирают на отдельные детали, которые, за исключением подшипника, тщательно промывают в растворителе полностью удаляя всю грязь. После промывки составные части узла протирают насухо салфетками или кусочком мягкой ткани. Обратная сборка должна сопровождаться подачей небольшой доли смазки в каждое производимое соединение.

Важно! Излишне добавленные смазывающие составы при вытекании с сочленений могут, попав на шнуры, вызвать на их поверхности необратимые дефекты.

Подшипник протирают ветошью и так же, как и остальные детали подвергают смазыванию. При завинчивании соединительных болтов избегают тугих затягиваний, влияющих на свободу вращения ролика. После сборки ролик должен свободно вращаться при малейшем его касании по направлению движения.

Уход и профилактика поломок

Уход и профилактика поломок безынерционки отнюдь не сложны.

Важно! Рыболов должен счесть за правило обязательное предсезонное техническое обслуживание девайса, а также элементарную поверхностную очистку и удаление влаги с изделия после каждого завершения рыбалки.

К тому же стоит следить за аккуратной транспортировкой механизма, не допуская ударов и его падений. На самих же рыбалках не стоит класть удилища с катушками на песок, а также стараться как можно меньше опускать девайс в воду. Внимание и бережное отношение к снасти в целом надолго продлевает эксплуатационный потенциал каждого элемента орудия, включая и рассмотренную нами безынерционную катушку.
