Audi 100 Синяя птица удачи › Бортжурнал › Длинное дышло для «Зубрёнка».
Всем хорош «Зубрёнок», но, увы, коротковат. Перевезти что-то длиннее 3м нереально, а у меня иногда возникает необходимость привезти 5-ти метровые доски.
Вот я и “сварганил» удлинённое дышло.
Само дышло сварено из уголка 63мм длиной 2м, вернее вначале я сделал 3м, но потом понял, что «слегка» ударился в гигантоманию и отрезал метр от уже готового дышла. Пришлось также срезать и по-новому приваривать трубу (см. ниже).
Выбор сваренного уголка, а не квадратной трубы не случаен. Дело в том, что толщина стенки трубы — 2 мм, а уголка — 5 мм.
У меня имеется горький опыт с отломанным родным дышлом, когда я возил камень из Карпат на мощение двора. Оно сделано из П-образного профиля толщиной 3 мм и лопнуло около кузова. Пришлось выгружать собранное и притащенное с трудом и ехать домой налегке.
Я не одинок с такой поломкой. Так у знакомого это случилось, когда он ехал с товаром в Польше.
Тут, правда, есть один маленький нюанс — с «родной», паспортной нагрузкой в 350 кг дышло будет служить до второго пришествия Коммунизма, но кто-же возит так!
Тонна, а то и полторы — стандартная нагрузка!
Пришлось мне усилить дышло полосой 5х50 мм.

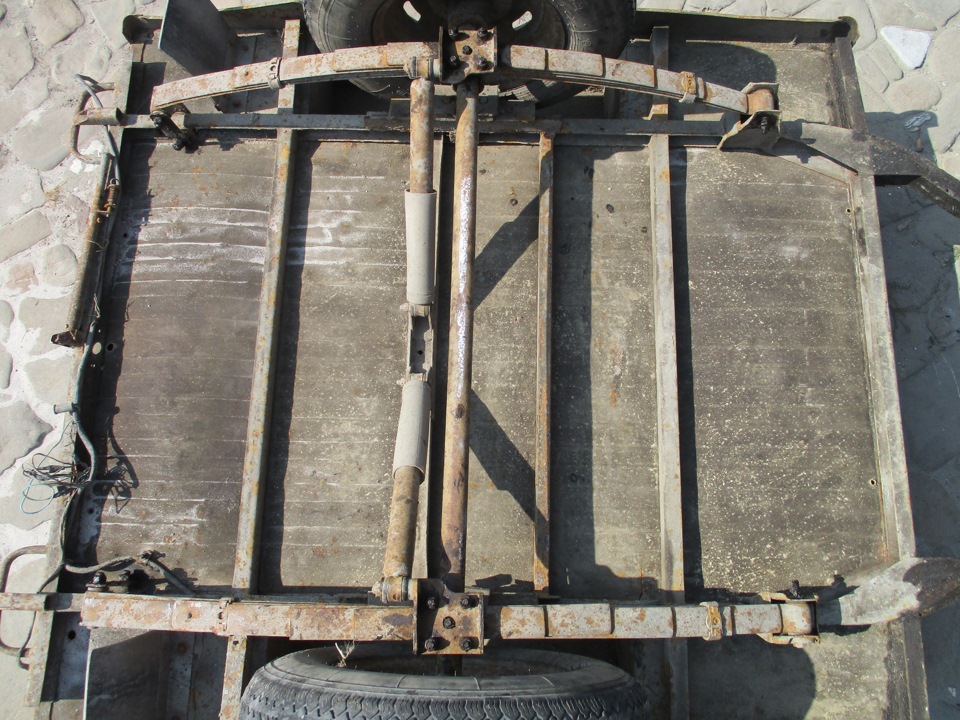

К раме приварил три дополнительные поперечины, чтобы не проваливался пол.
Сам кузов я усилил квадратной трубой 20 мм.

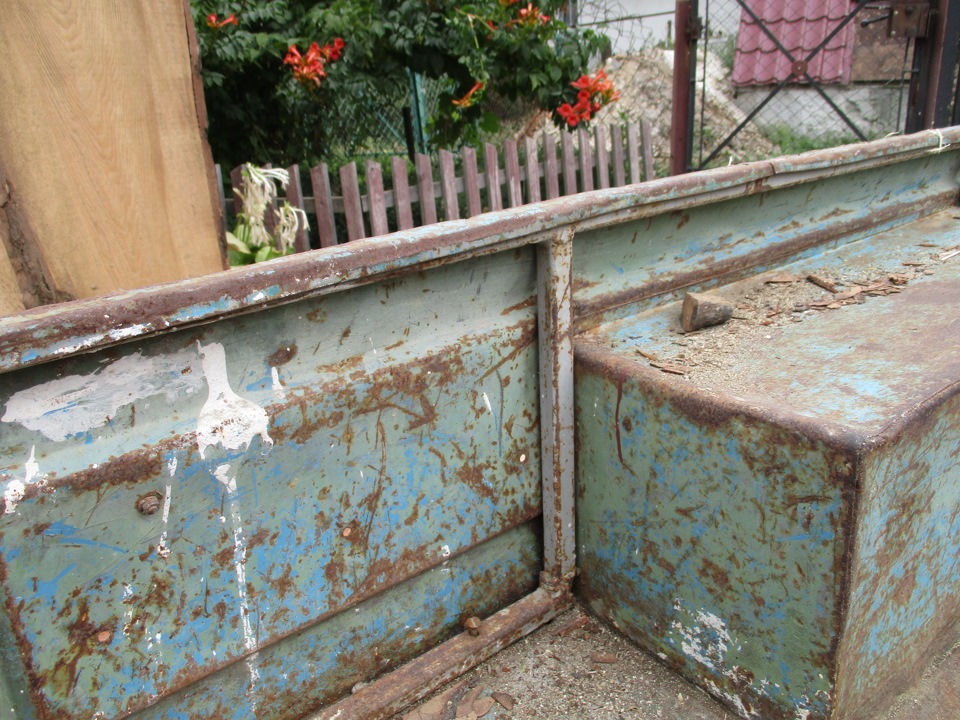

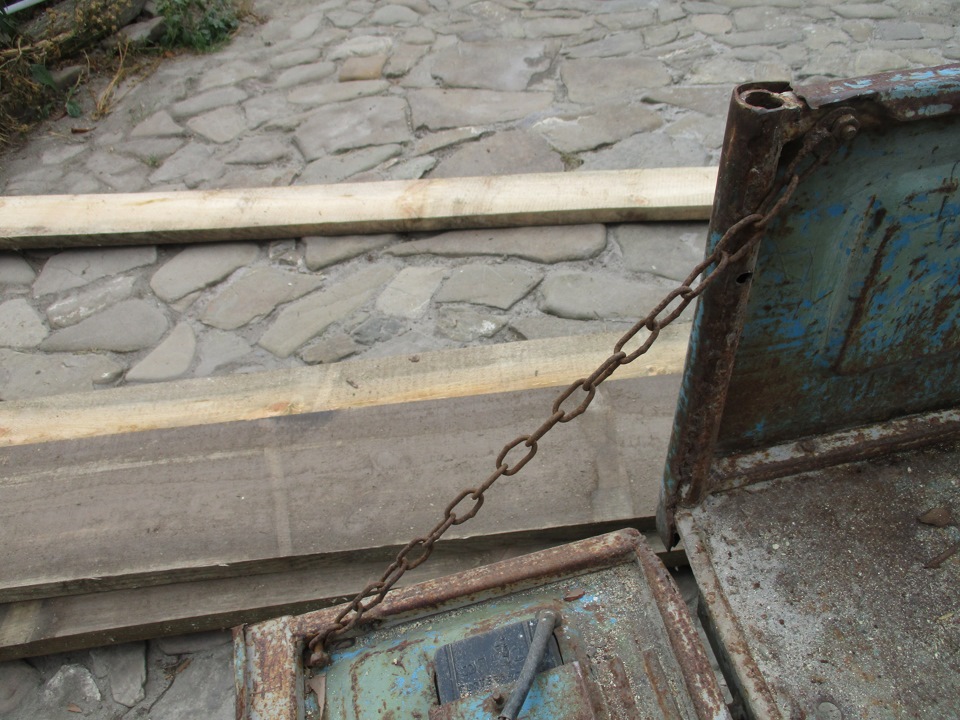

Задний борт сделал откидным, а передний, чтобы не заморачиваться особо — съёмным.
Как показал опыт эксплуатации, это оптимальное решение.
Итак, что-же необходимо:
1—4 м уголка 63 мм — 300 грн.

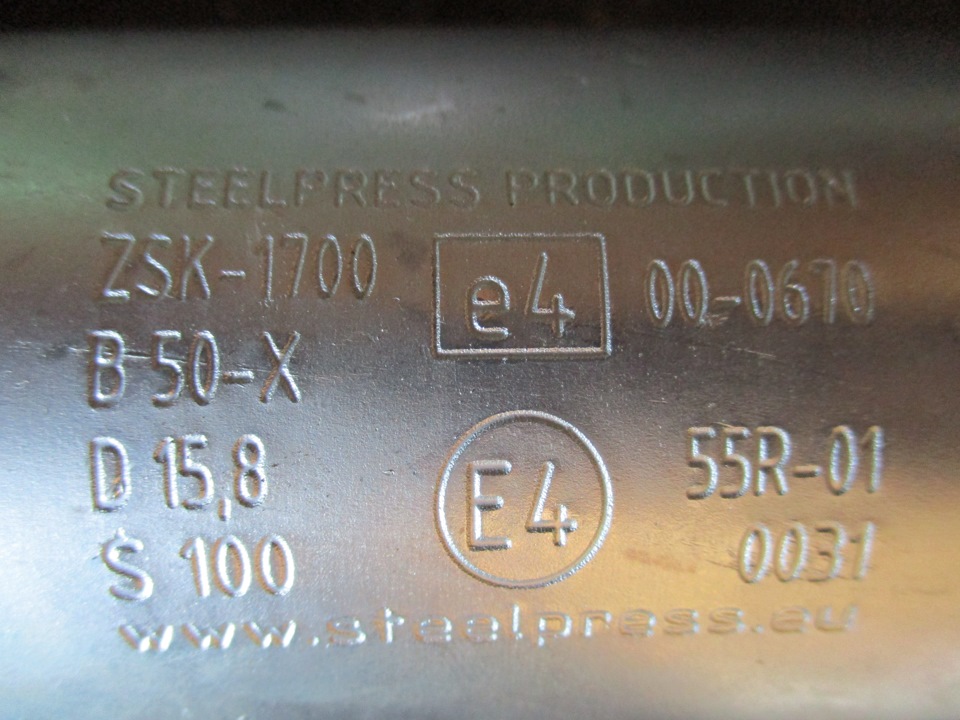

2—сцепная головка zsk-1700. Я специально брал с запасом, на 1 700 кг — 295 грн.

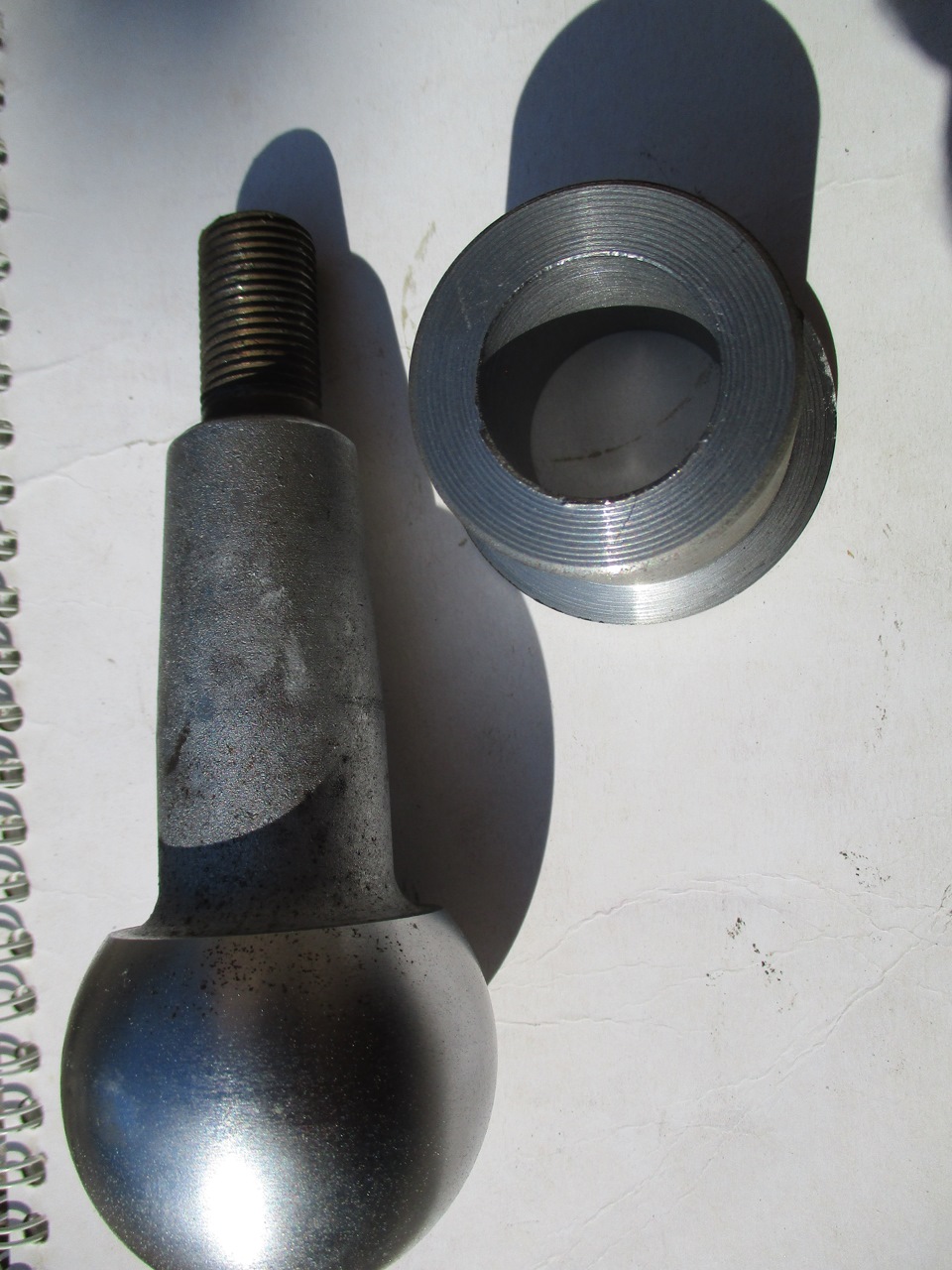

3—сцепной шар. Валялся у меня в гараже с незапамятных времён. Куплен на базаре лет 15 назад за сущие копейки. Сейчас в магазине — 85 грн.
. Порядок работы.
1—сварить уголок прерывистым швом, только около сцепной головки сплошным.

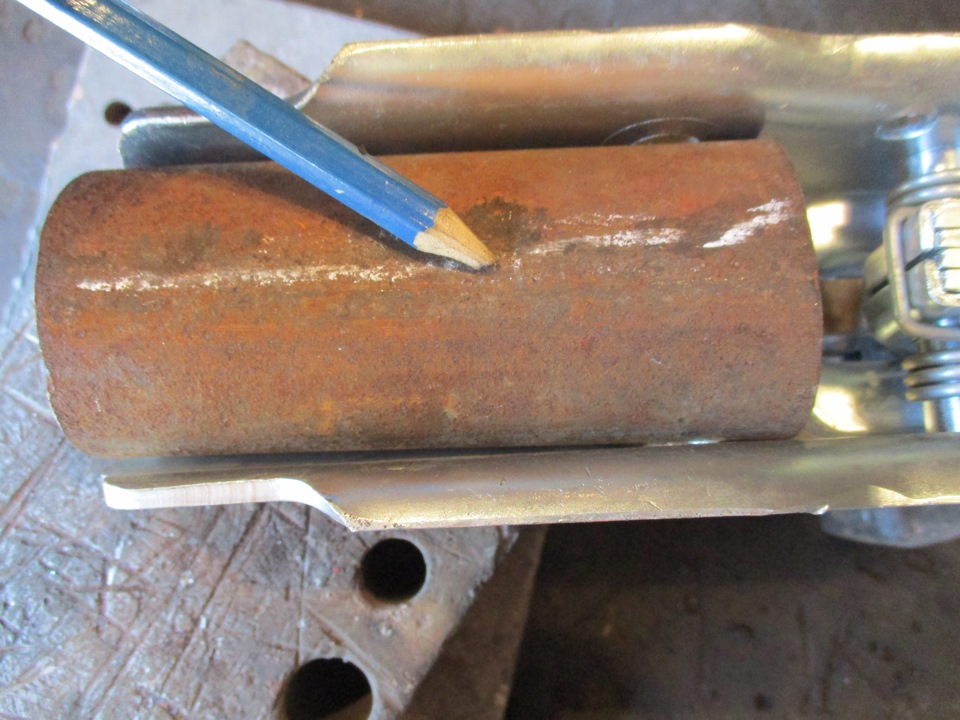

2— приварить кусок трубы 50 мм. Перед этим положить её в головку и расклепать до уравнивания с бортами головки. Это необходимо сделать так, чтобы головка с трубой внутри не качалась на ровной плоскости.
3—примерить головку с трубой и приварить трубу к дышлу. Головку перед привариванием любой нормальный человек, конечно снимет. Впрочем, это не распространяется на долбоёбов с «помойки». У них свой подход к решению проблемы.
4— примерить головку на место, наметить и просверлить отверствия 13мм.

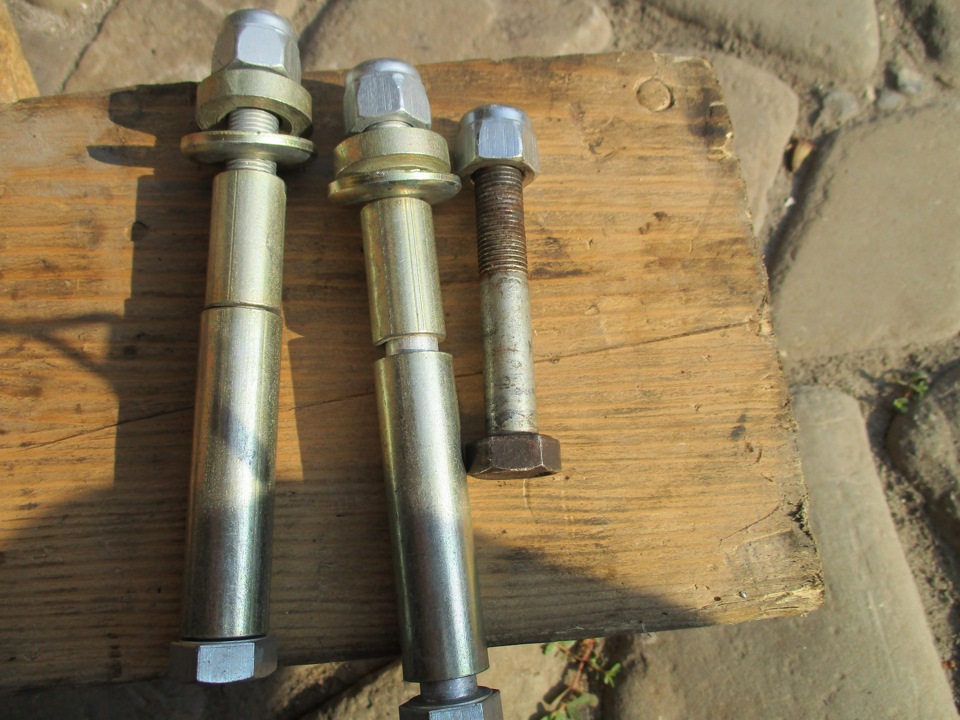

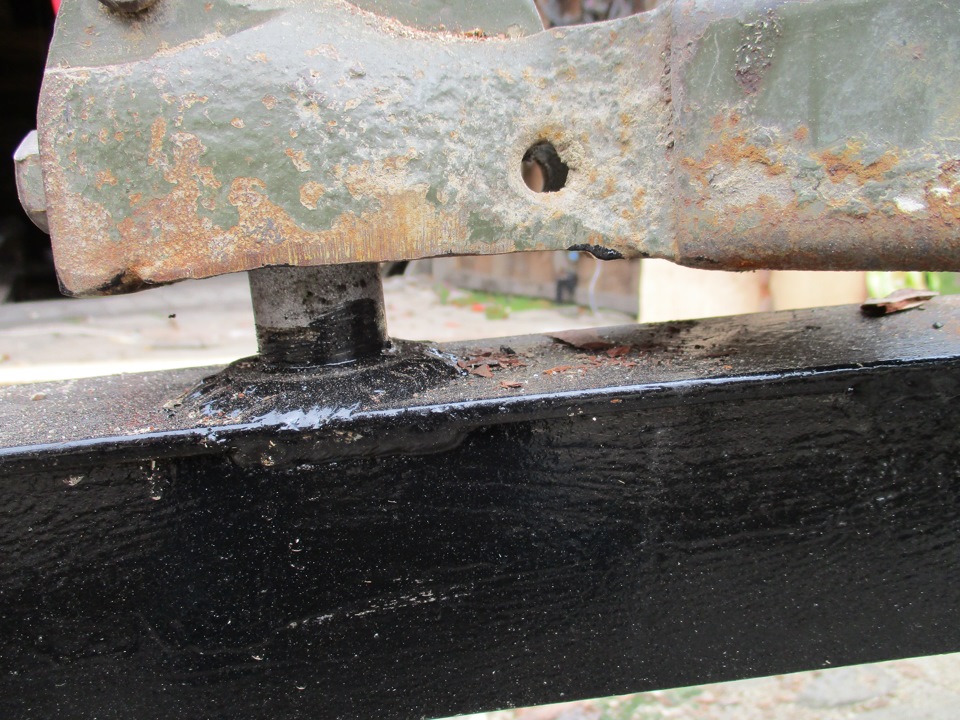

5—в трубу и сваренный уголок вставить распорные втулки, сделанные из трубы 0,5 дюйма и приварить их.
«Эстеты» могут выточить их или вырезать из старого сайлент-блока задней балки, как это сделал я. Впрочем, я сомневаюсь, что «эстеты» хранят старые з/ч, а зря — всякие втулочки из них получаются очень даже эстетичные!
6—замерить и высверлить отверствие в уголке для втулки крепления шара. С противоположной стороны уголка просверлить отверствие для закручивания гайки.
7—приварить втулку шара кольцевым швом без пропусков.
8—вставить шар во втулку, закрепить его.
9—снять передний борт и перевернуть прицеп колёсами вверх.

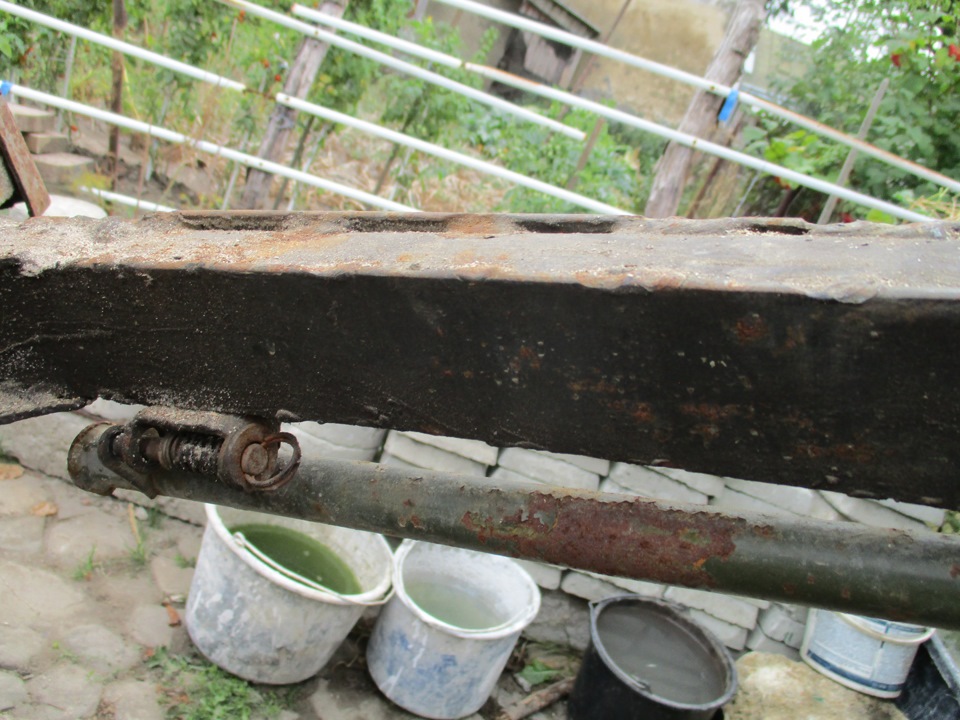

10—вставить шар в «родное» гнездо и защёлкнуть скобу замка.
11—отмерить середину передней поперечины прицепа и совместить с ней середину дышла.
Просверлить отверствия 13мм в дышле и передней поперечине рамы прицепа. Вставить распорные втулки в дышло и поперечину и приварить их. Болт, естественно, необходимо установить и закрутить (на «помойку» это не распространяется — они зубы любят рвать через жопу).
12—примерить и приварить кольцо для розетки.
13—перевернуть прицеп на колёса.
14—смазать трубу и распорные втулки «Мовилем».
15—установить головку на место и прикрутить.
16—смазать родной шар места «Литолом» и присоединить прицеп.

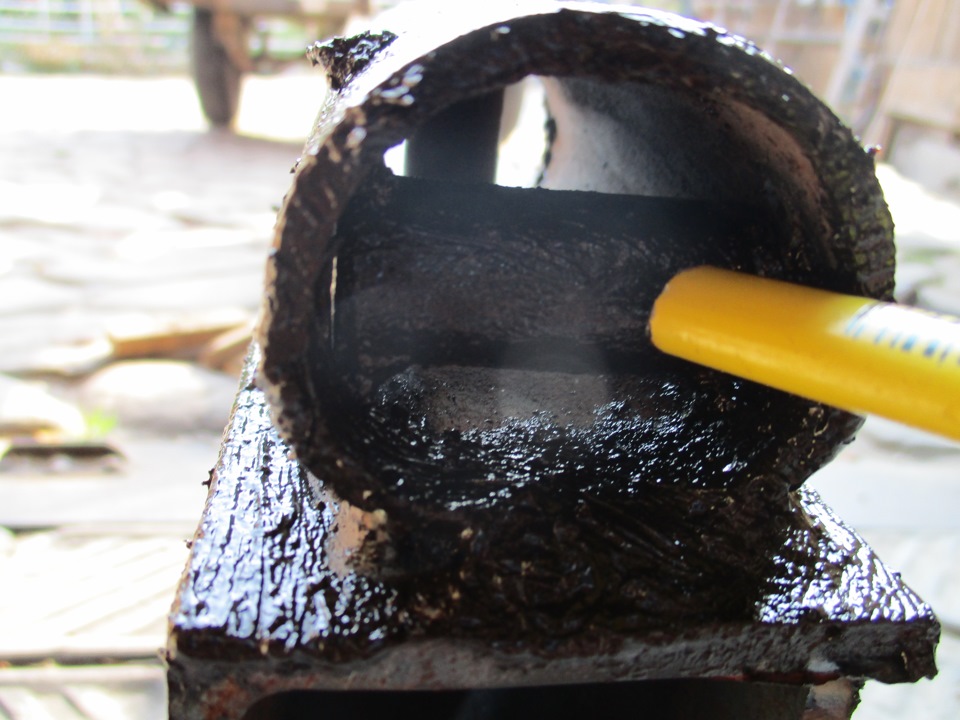

17—покрасить дышло в радикальный чёрный цвет «Титаник». «Помойка» конечно покрасит во все цвета радуги, противные Вы мои!
18—Установить розетку и вилку для удлинителя.
Схема подключения:www.farcop.4wd.ru/techinfo/pricep.php

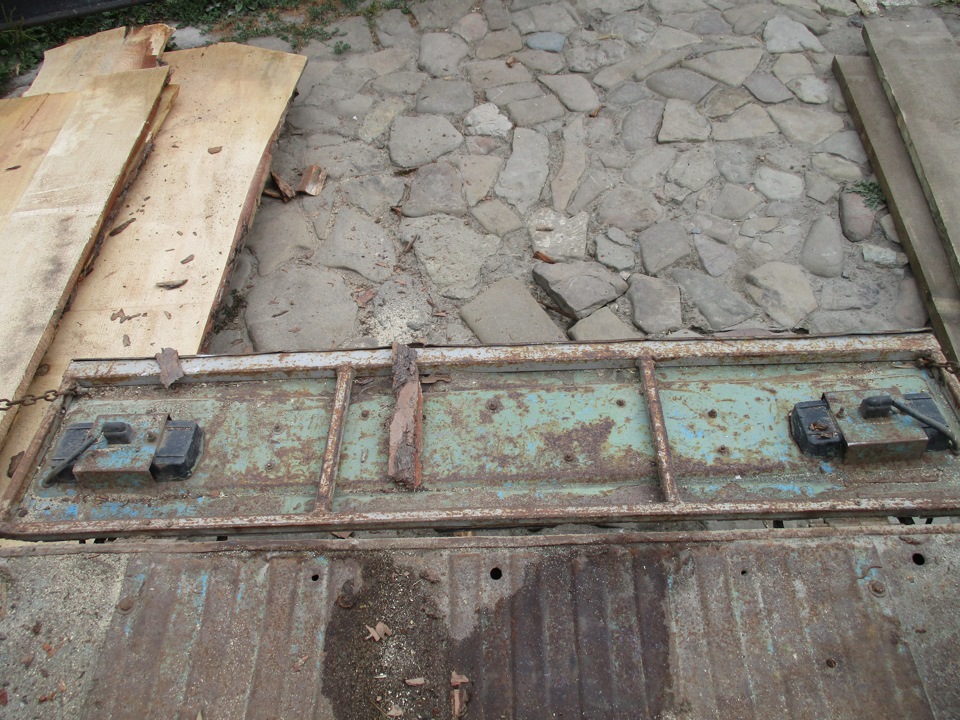

19—для того, чтобы стулья доски не расползались, как тараканы, я закрепил на дышле кусок бруса толщиной 8 см. Как оказалось, весьма разумное решение.
Столько «понтов» пунктов, что аж сам удивился!
На самом деле, больше всего времени заняло изготовление втулки — токарь был занят и пришлось ему слегка «постоять над душой».
Если же токарь не сможет выточить конусное отверствие, то можно его «прошить» в кузнице.
Я так изготавливал конусные втулки для н/рычагов.
Главное, чтобы кузнец не испортил шар. Тут два выхода:
1— взять с собой биту (см. выше). Но учитывая, что кузнецы, как правило, ребята не хилые и бита может настучать Вам по «бестолковке», то лучше применить вариант №2
2—купить два шара.
Вся работа заняла полдня, правда каюсь, что проводку сделать не успел, т. к. необходимо было заменить родные вилку и розетку и как оказалось, переломились два провода в вилке, поэтому я просто «откусил» их. Кроме того, я ещё снимал и ровнял ось — вот он, перегруз на горных дорогах.
