Как сделать термопистолет своими руками видео

Прежде всего нам понадобится тефлоновая лента или любое другое антипригарное покрытие, кусок олова, который вы можете вырезать из банок, медная проволока, силиконовая палочка, деревянная планка и небольшой водонагреватель.

Это все! Спасибо всем за внимание.

Источник: crazyinvent.com

Как сделать термоклеевой пистолет

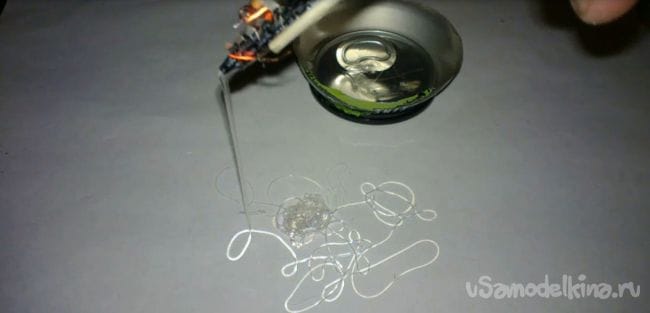

Познавательный видеоролик демонстрирует, как смастерить термопистолет из подручных средств: банки из-под газировки и зажигалки.

Своим реальным опытом в этом вопросе, на страницах отраслевого издания 3D Today, поделилась пользователь портала под псевдонимом TanyaAkinora. Представляем вашему вниманию ее рассказ. Пунктуация и орфография автора по традиции сохранены.

Так появилась идея сделать свой инструмент. 3D принтер в этом плане незаменимый помощник.

Кнопка подачи находится на лицевой стороне под большой палец правой руки. Таким образом, получился удобный инструмент, который делает процесс склеивания более аккуратным и точным.

Единственная деталь, которая перешла от стандартного клеевого пистолета — это сопло. В качестве нагревателя я применила обычный керамический нагреватель от 3D принтера, который отлично справляется с задачей. При напряжении питания 5 V его мощность составляет 7,2 W.

В экструдере применен возвратно — поступательный механизм и маленький мотор с редуктором. Попытка сделать экструдер подобный 3D принтерному была неудачной, так как клеевой стержень намного мягче прутка филамента.

Таким образом, получился удобный и легкий инструмент с безопасным 5V питанием. В качестве индикатора включенного состояния применен синий светодиод.

Был создан вариант с регулировкой скорости, но эта опция оказалась лишней.

Все моделирование выполнено в программе Autodesk 123D Design, а некоторые детали (axial cam) и частично видео во Fusion 360.

Желаю всем мейкерам творческих успехов.

Оборудование: 3d-принтер Anet A8

При реализации данного кейса был использован 3д-принтер Anet A8. Это обновленная версия предыдущей модели китайского принтера — Anet A6.

Область печати составляет 220x220x240 миллиметров. Принтер оснащен подогреваемым столом, дисплеем и может печатать такими полимерными материалами, как АБС-пластик, PLA, HIPS и некоторые другие.

Источник

Что нам понадобится:
1. Алюминиевая банка (0,5л или 0,33л)
2. 2,5мл медицинский шприц
3. USB кабель
4. Деревянная ручка (так же из старого паяльника)
5. Кнопка или переключатель(кнопка удобней, т.к. переключатель у меня быстро вышел из строя)
6. Нихромовая нить 14см (я взял из старого паяльника)
7. Пара теплоотводящих трубок (из того же старого паяльника)
8. Медные проводки (я взял витую кару)
9. Термоусадка 5мм
10. Источник питания 5В 2А
11. Изолента и супер клей

Из инструментов:
1. Ножницы
2. Канцелярский нож
3. Паяльник

Шаг 1.

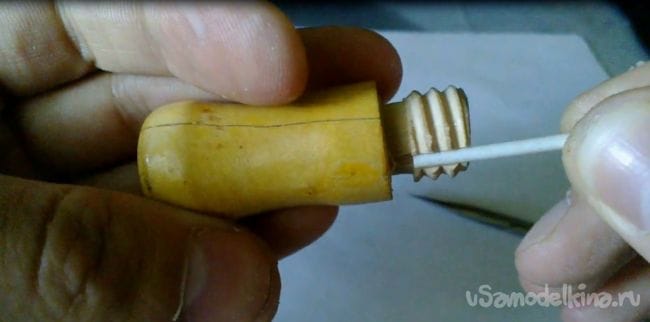

Берем ручку от старого паяльника и разрезаем пополам(мне повезло, ручка откручивается). Нам нужна нижняя часть. Там клеевой стержень(7мм) идеально проходит(у кого нет, то можно доработать напильником). Делаем прорезь как на фото, чтобы помещались трубки для отвода тепла(взял их из старого паяльника).

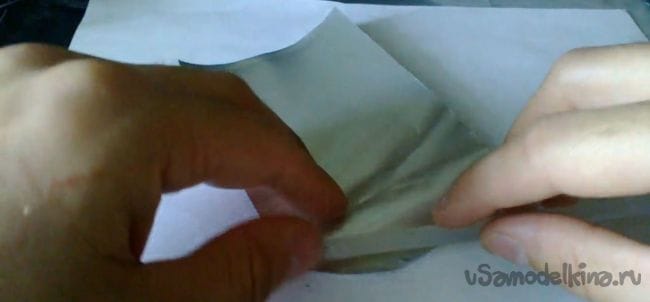

Вырезаем из алюминиевой банки от напитков прямоугольник 8см х 12см (взял с запасом, потом легче отрезать лишнее). Берем клеевой стержень 7мм и положив на вырезанный прямоугольник аккуратно скатываем, чтобы на конце получился носик с узким выходом для разогретого клея и вставляем получившуюся трубку в отверстие ручки.

Делаем ножницами прорези в районе носика и загибаем через одну.

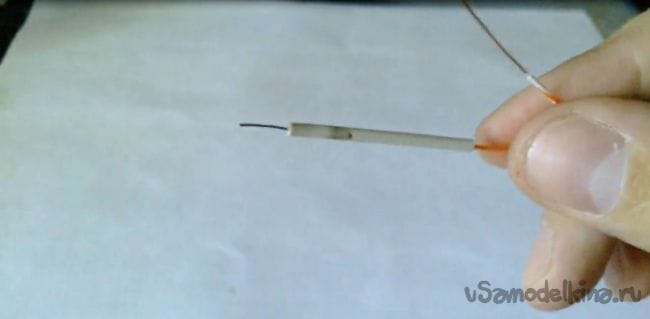

Далее наматываем нихромовую проволоку 14см на эти прорези.

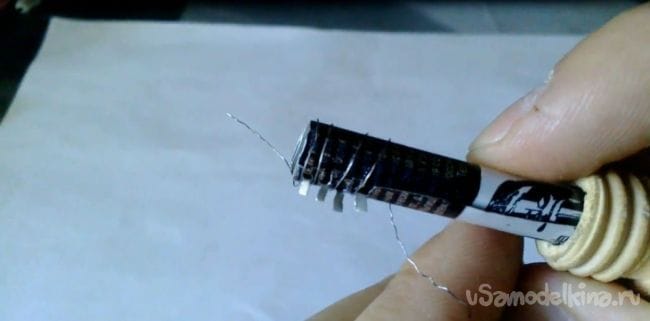

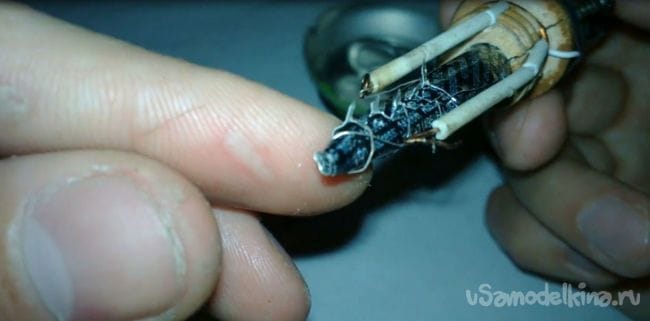

Пример прорезей и намотки (пример носика тут не правильный). Готовое, с узким носиком, будет на следующем фото.

Шаг 4.

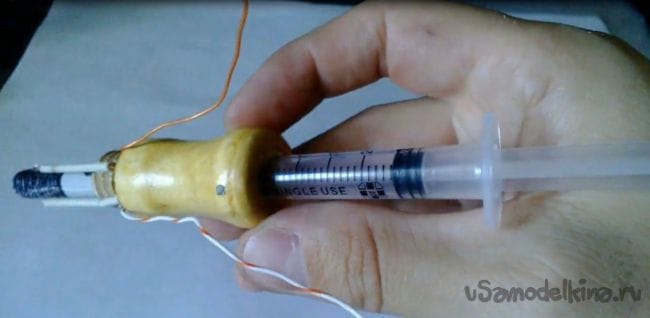

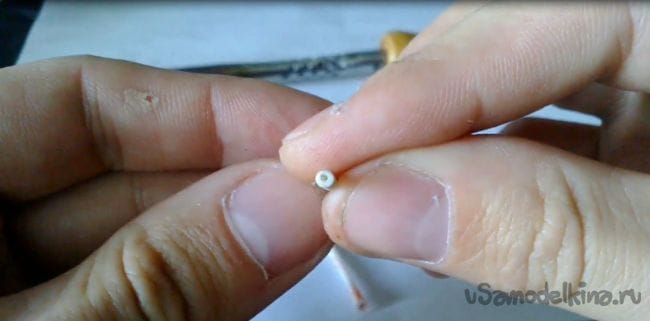

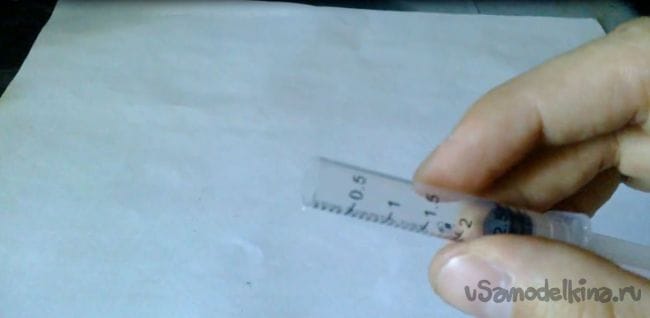

Обрезаем шприц (2,5мл) как на фото.

Шаг 5.

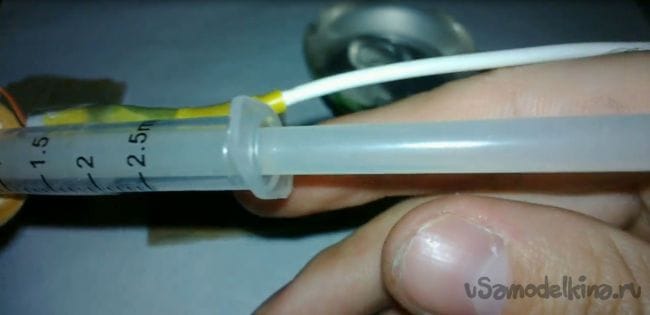

Обматываем нижнюю часть ручки с проводами изолентой, приклеиваем кнопку включения на супер клей и припаиваем к ней провода. Резинку от шприца приклеиваем на кнопку включения для удобного нажатия и работы одной рукой.

Шаг 6.

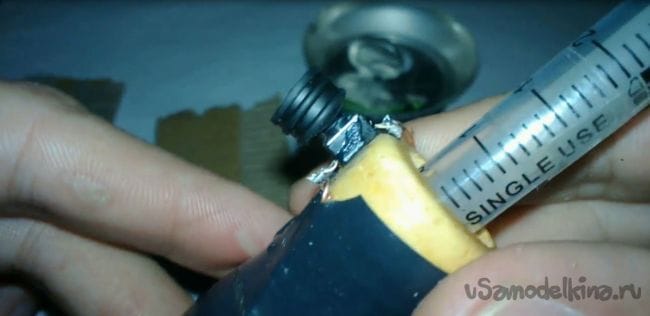

В завершении соединяем провода с USB кабелем(полярность не имеет значения), изолируем их друг от друга изолентой и сверху термоусадкой. Приматываем скотчем место соединения проводов к шприцу. Готово!

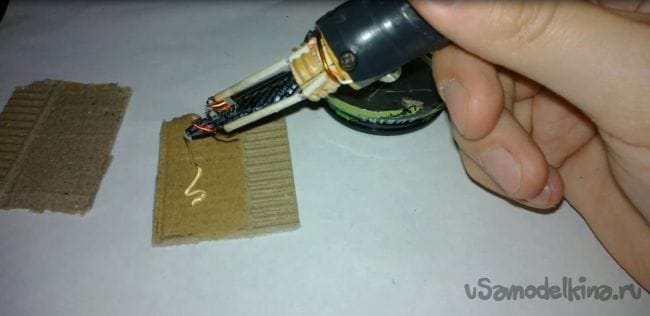

Несколько раз переделывал во время сборки, подгонял детали методом проб и ошибок. Нагревается за 25 – 30 секунд и можно работать. Клей выдавливается достаточно легко. Работа пистолета реализована во время нажатия кнопки, что экономит заряд аккумулятора и клей не вытекает самопроизвольно.

Подробная сборка для ознакомления на видео.

Источник

Как сделать термопистолет из паяльника своими руками?

При появлении теромопистолетов неразъёмные соединения пластика или дерева стало производить гораздо проще. Сейчас клеевые пистолеты очень популярны как в ремонте, так и в декоративных целях — из цветного силиконового клея делается множество интересных поделок. Основной минус этого приспособления недолговечность. Обычно бюджетные модели термопистолетов быстро выходят из строя, а покупать постоянно новые лишь бесполезная трата денег.

Необходимые материалы и инструменты

Поскольку сам процесс сборки приспособления происходит «на коленке», чтобы сделать клеевой термопистолет из паяльника потребуется минимум материалов и инструментов.

Для самодельного клеевого пистолета потребуется:

Как сделать своими руками?

Сделать такое приспособление можно всего за несколько минут, а пользы от него будет больше, чем от большинства термопистолетов, которые можно встретить в продаже.

Первое что нужно сделать, это отрезать от металлической банки от напитка дно и горлышко, а также разрезать полученный цилиндр вдоль. В итоге должен получиться небольшой лист металла. Его нужно скрутить в конус таким образом, чтобы узкое отверстие было диаметром около 2 — 3 мм. Это будет сопло термопистолета. С другой стороны необходимо подравнять ножницами основание конуса. Основная часть завершена.

Далее, на жало паяльника нужно насадить конус так, чтобы стержень входил между слоями стенки насадки. А для более надёжной фиксации используется стальная проволока. Из одного кончика проволоки нужно сделать ушко.

Для этого её можно обмотать одним витком вокруг стержня толстой отвёртки и скрутить ушко. Теперь ушко нужно надеть с узкой части конуса, а другую часть проволоки закрутить вокруг болта на пальнике, который фиксирует медное жало.

Источник

Своим реальным опытом в этом вопросе, на страницах отраслевого издания 3D Today, поделилась пользователь портала под псевдонимом TanyaAkinora. Представляем вашему вниманию ее рассказ. Пунктуация и орфография автора по традиции сохранены.

Так появилась идея сделать свой инструмент. 3D принтер в этом плане незаменимый помощник.

Кнопка подачи находится на лицевой стороне под большой палец правой руки. Таким образом, получился удобный инструмент, который делает процесс склеивания более аккуратным и точным.

Единственная деталь, которая перешла от стандартного клеевого пистолета – это сопло. В качестве нагревателя я применила обычный керамический нагреватель от 3D принтера, который отлично справляется с задачей. При напряжении питания 5 V его мощность составляет 7,2 W.

В экструдере применен возвратно – поступательный механизм и маленький мотор с редуктором. Попытка сделать экструдер подобный 3D принтерному была неудачной, так как клеевой стержень намного мягче прутка филамента.

Таким образом, получился удобный и легкий инструмент с безопасным 5V питанием. В качестве индикатора включенного состояния применен синий светодиод.

Был создан вариант с регулировкой скорости, но эта опция оказалась лишней.

Все моделирование выполнено в программе Autodesk 123D Design, а некоторые детали (axial cam) и частично видео во Fusion 360.

Желаю всем мейкерам творческих успехов.

Оборудование: 3d-принтер Anet A8

При реализации данного кейса был использован 3д-принтер Anet A8. Это обновленная версия предыдущей модели китайского принтера – Anet A6.

Область печати составляет 220x220x240 миллиметров. Принтер оснащен подогреваемым столом, дисплеем и может печатать такими полимерными материалами, как АБС-пластик, PLA, HIPS и некоторые другие.

Источник

Многим мастерам и мастерицам уже полюбились электрические клеевые пистолеты, позволяющие быстро склеить множество материалов. Однако бывают ситуации, когда этого удобного инструмента под рукой нет и приходится искать альтернативный выход. Есть два способа использовать клеевые палочки, сконструировав обогревательный элемент из подручных средств.

Пистолет из кипятильника

Подготовив материалы, можно приступать к работе:

Устройство практически готово. Для начала эксплуатации в цилиндр из меди или жести вставляется клеевой стержень и кипятильник включается в сеть. Достаточно подождать несколько секунд, чтобы начать работать. Для этого необходимо слегка надавить на стержень из клея, чтобы из выходного отверстия пошла жидкая масса.

Пистолет из бытового кипятильника необходимо использовать с особой осторожностью. Без воды он очень быстро нагревается до критической температуры. Это может привести не только к выходу его из строя, но и даже взрыву.

Чтобы избежать этих неприятностей, лучше использовать для включения провод с регулятором, что позволит контролировать подаваемое на устройство напряжение и его нагрев.

Из зажигалки и алюминиевой банки

Второй способ изготовления пистолета из подручных средств дает более безопасное в эксплуатации устройство. Расходные материалы для такого прибора найти намного проще, чем в первом случае.

В процессе изготовления необходимы следующие инструменты:

Заключение

В заключение подчеркнем, что вышеприведенные способы изготовления клеевых пистолетов «на коленке» не являются оптимальным решением. Они больше подходят для походных условий или когда возникла экстренная необходимость в приборе при его отсутствии. Для качественной и продолжительной работы лучше приобрести инструмент заводского изготовления.
