Как сделать заднюю светодиодную оптику

Ford Puma Pacific Green › Бортжурнал › Светодиодный тюнинг задней оптики, часть 2

Я бы не сказал что стоковые фары моей Пумы мне не нравились, однако был один косяк с левой фарой, который повторялся после каждой мойки или дождя — она запотевала и напрягала меня своим позорным видом. Это болезнь почти каждой пумы (что говорить, даже на клубной визитке красуется запотевшая фара) Поиски на ebay не дают ничего, Puma редкий зверь и альтернативной оптики на неё не существует. Максимум что интересного делали европейские пумаводы, так это вот:

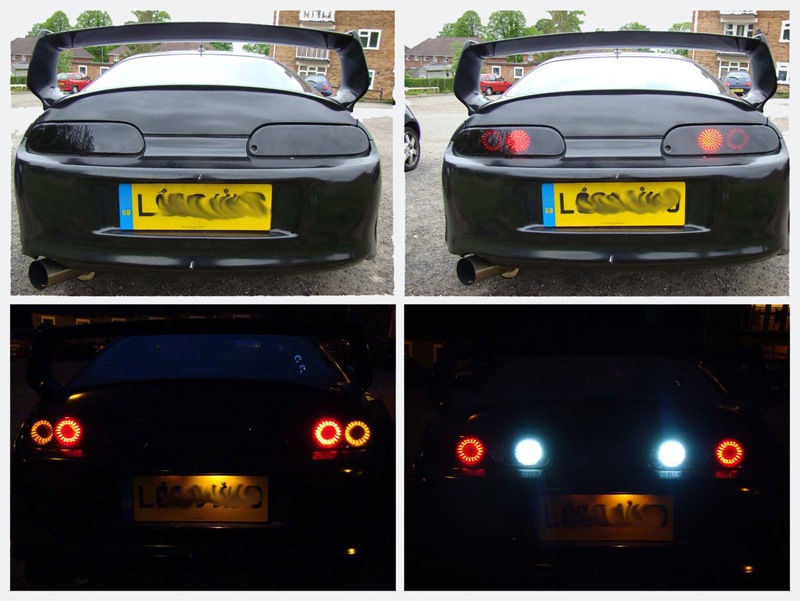

Есть желание, есть возможность, так почему бы не воплотить?! Забрал у одноклубника старые фары без «стекляшек», поставил их временно себе, чтобы можно было кататься. А со своими начал активно работать, в течение 2 недель. Об этом я уже начал писать в предыдущем посте www.drive2.ru/cars/ford/p…/288230376152209960/#post.

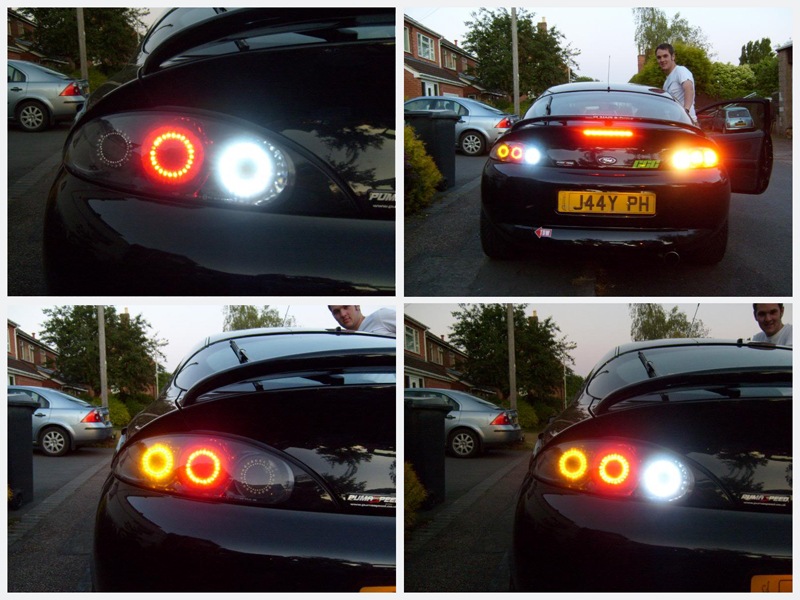

Итак на Ваш суд фото того, что у меня получилось!
(Фото своих исходных фар где-то посеял, поэтому вставляю первое попавшееся.)

Далее напишу текст, который возможно будет полезен для тех, кто решится повторить. В первую очередь посвящается моим одноклубникам.

Итак:
Подумайте 100 раз, нужно ли Вам это, потому что:
— вскрывать фары — это занятие не для слабонервных. Если «в сухую», с использованием только тонкого гибкого ножа — есть вероятность того, что акрил лопнет. Если же греть феном — то очень и очень аккуратно. Можно так попортить акрил или корпус, что никакие светодиоды внутри не спасут ваши фары от позорного look’a.
— стоимость материалов – больше 4 000 руб.

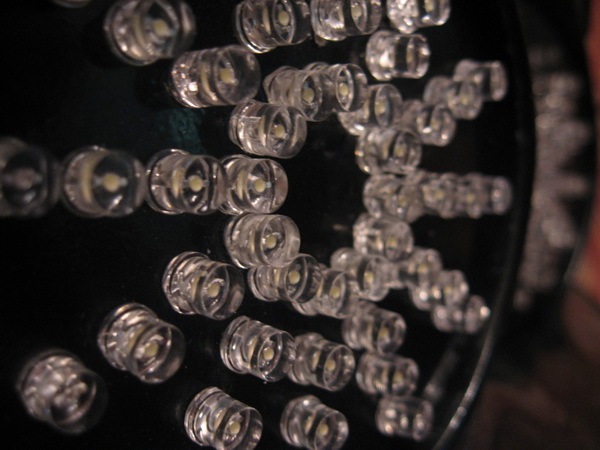

— Вам придется просверлить 0,8 мм сверлом более 600 дырочек! Под каждую ножку светодиода, стабилизатора, конденсатора. Можно конечно использовать smd-светодиоды (как с отражателями, так и без) но я не считаю это решение красивым. Круглые выглядят как небольшие бриллианты – именно поэтому рабочее название моих фар было Swarovski )) Ну разве не похожи?!

Постараюсь расписать все предельно просто, для тех кто не сечет.
Шаг первый: нужно в голове, а потом на бумаге выстроить схему светодиодов. Установочную и потом электрическую. По сути, она может быть любой. Для Вашего творчества в каждом кружке доступна площадь примерно в S = π*(40мм)2; Если кто-то не вспомнил школьных формул, скажу проще – диаметр окружности в которую надо «вписаться» составляет 80 мм. Схема может быть «звездой», в виде смайла, в форме доллара, в виде поднятого среднего пальца (для уверенных в себе) и т.д.
Далее составляем предварительную смету материалов. В задней оптике используется 3 цвета: красный (стопы), красный (габариты), желтый (или оранжевый на поворотники), белый (задний ход). Просчитываем сколько чего нам нужно, используя схему, мозг и вот эту ссылку: www.casemods.ru/services/raschet_rezistora.html.
Расскажу на своем примере. В моей схеме по сути стандартные «ячейки» по 3 светодиода, соединенных последовательно, значит, ставим галочку в «последовательное соединение» и «количество светодиодов» = 3.
Напряжение питания – очень важный пункт. Напряжение питания бортовой сети авто меняется и может составлять от 12 до 14 В. Поэтому нужен стабилизатор, или драйвер светодиодных модулей. Собирается элементарно. Я собрал на основе кренки (КР142ЕН8А) нерегулируемый на 9 В. Т.е. вне зависимости от напряжения на входе, на выходе драйвера всегда будет 9В ± 5%. Но это этом чуть позже. Сейчас вбиваем в пункт «Напряжение питания» значение 9 В. Прямое напряжение светодиода и ток через светодиод смотрим в параметрах светодиодов.
Да-да, у каждого светодиода есть несколько основных параметров, например:

Цвет: ультра-ярко-красный;
Тип линзы: бесцветная;
Напр. питания (ном.): 1.95 В;
Напр. макс.: 2.2 В;
Ток через светодиод: 20 мА
Яркость: 800 мКд;
Угол рассеивания: 80 град.

Жмем «Рассчитать» и чудо-машина выводит нам результаты:
Результаты:
Точное значение резистора: 157,5 Ом
Стандартное значение резистора: 180 Ом
Минимальная мощность резистора: 0,063 Ватт
Общая потребляемая мощность: 0,102 Ватт
«Резистор, — подумаете Вы, — а зачем он нам?». Чтобы ограничить ток, который течет через цепь. И поэтому средние 2 строчки очень важны для выбора/покупки резисторов, а именно «Стандартное значение резистора» и «Минимальная мощность резистора».
Можете перепроверить значение резистора по формуле: R = (Uпит — 3*Uc)/Ic
Вот что было у меня:

БЕЛЫЕ СВЕТОДИОДЫ:
BL-L543UWC, светодиод белый 80″ d=5мм 2500мКд
Количество на плате: 12 х 3 (правая фара) + 12 х 3 (левая фара) = 72 шт.
Количество резисторов: 24 шт. — 47 Ом

Исходные данные:
Последовательное соединение
Напряжение питания: 9 Вольт
Прямое напряжение светодиода: 2,7 Вольт
Ток через светодиод: 20 мА
Количество светодиодов: 3 шт.

Результаты:
Точное значение резистора: 45 Ом
Стандартное значение резистора: 47 Ом
Минимальная мощность резистора: 0,018 Ватт
Общая потребляемая мощность: 0,072 Ватт

ЖЕЛТЫЕ СВЕТОДИОДЫ:
BL-L543UYC, светодиод желтый 80″ d=5мм 350мКд
Количество на плате: 12 х 3 + 12 х 3 = 72 шт
Заказано: 69 шт
Остальные придется выпаять из пробного образца
Количество резисторов: 24 шт — 150 Ом

Исходные данные:
Последовательное соединение
Напряжение питания: 9 Вольт
Прямое напряжение светодиода: 2,1 Вольт
Ток через светодиод: 20 мА
Количество светодиодов: 3 шт.

Результаты:
Точное значение резистора: 135 Ом
Стандартное значение резистора: 150 Ом
Минимальная мощность резистора: 0,054 Ватт
Общая потребляемая мощность: 0,096 Ватт

КРАСНЫЕ СВЕТОДИОДЫ:
BL-L543URC, светодиод красный 80″ d=5мм 800мКд
Количество на плате: 12 х 6 +12 х 3 + 12 х 3 = 144 шт
Заказано: 160 шт
Количество резисторов: 48 шт — 180 Ом

Исходные данные:
Последовательное соединение

Напряжение питания: 9 Вольт
Прямое напряжение светодиода: 1,95 Вольт
Ток через светодиод: 20 мА
Количество светодиодов: 3 шт.

Результаты:
Точное значение резистора: 157,5 Ом
Стандартное значение резистора: 180 Ом
Минимальная мощность резистора: 0,063 Ватт
Общая потребляемая мощность: 0,102 Ватт

КРЕНок нужно 8 шт, для каждого цвета. Почему 8 а не 6? Объясняю: габариты, стоп, поворотник, задний ход х 2 (фары то две) = 8 шт.

У стабилизатора напряжения обычно 2 параметра: выходное напряжение и макс. ток нагрузки.

В моем случае КРЕНка имела след параметры: 9В; 1,5А. Чтобы выбрать стаб нужно рассчитать его ток нагрузки, т.е. прямой ток светодиодов умножить на количество цепочек. Смотрим:

0,02А х 12 шт = 0,24А. Все ок, вписываемся в макс ток нагрузки стаба. Никаких радиаторов на плату естественно не нужно.

Также чтобы погасить ненужные всплески на входе и выходе стабилизатора ставим конденсаторы на 10мкФ. Их нужно 16 штук, а лучше больше, пригодятся. Кстати, чтобы не накосячть с полярностью контактов в фишке фар, можно поставить диодные мостики. Вне зависимости от полярности входного напряжения, Вы всегда будете знать где на выходе “+” а где “-“. Кстати идею включить в схему светодиодный мостик позаимствовал там же, сам бы не допер) Krasher спасибо тебе за идею, которую увидел в твоем БЖ.

Итак у нас получился стабилизатор напряжении. Кто решит заморочиться и прошерстить тему досконально, то намекну, что лучше бы собирать стабилизатор тока 🙂

Можно сделать и блок питания с регилируемым выходным напряжением, вот ссылка: www.drive2.ru/cars/honda/…/288230376152185536/#post

Вы думали всё?! Ага, как же…

Не забываем про фольгированный текстолит, толщина 1,5 мм.

Кто-то из пумаводов советовал использовать фен, но фен строительный опасная штука, потому что имеет узконаправленный высокотемпературный поток. Поэтому зовем помощника, одному тут не удержать и фару и фен и не накосячить. И обязательно! одевайте по 2 пары перчаток, чтобы не обжечься. Если же фен парикмахерский но достаточно мощный (отбираем у жены, подруги, подруги подруги и т.д… взамен отдаем шоколадку или ведем в ресторан), то можно попробовать и одному.

Шаг третий:
Итак, фары вскрыли, теперь аккуратно вынимаем рассеиватели. Белый и желтый вынимается легко. Красный я выломал. Сначала пытался аккуратно, потом взбесился и отверткой…

Далее я штангенциркулем сделал замеры «кружков-отверстий», которые на самом деле оказались овалами. Отрисовал все в автокаде и попытки со второй подобрал оптимальную форму. Проверял на вырезанных по форме картонках.

Также в автокаде была отрисована схема дорожек на плату и подобрана оптимальная компоновка «кружочков-схем» для экономии текстолита.

Шаг четвертый:

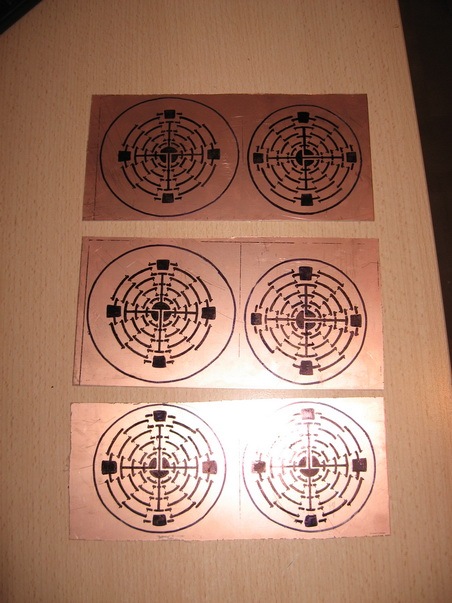

Далее включаем лазерный принтер и утюг. Берем глянцевый журнал, вырываем страницу, вставляем её в лоток принтера и распечатываем схему. Быстро через лист бумаги приглаживаем утюгом на текстолит, который желательно перед процедурой протереть спиртом, растворителем и мелкой шкуркой шлифануть слегка.
Получилось вот так у меня:

Теперь химическая часть проекта: разводим хлорированное железо 1/4 к 3/4 воды. Желательно делать либо в большой банке, либо в кювете. Я использовал старый корпус от автомобильной аптечки.
