Пневмоподвеска на спортивных авто
Пневмоподвеска в спортивном исполнении. Впечатления.
Напомню, у меня с завода стоит опция: «Пневмоподвеска «4 Corner» с электронным регулированием демпфирования, в спорт. исполнении». Код: 2МА.
По прошествии достаточного длительного времени эксплуатации машины, стал понимать, что это не самое лучшее решение, на мой взгляд, для семейного автомобиля такого класса.
Во-первых, спорт подвеска занижена (вроде как на пару см, относительно стандартной подвески, точные данные не нашел), что делает машину визуально еще больше похожей на большой универсал, а не на джЫп)), к тому же, в наших условиях клиренс лишним не бывает…
Во-вторых, настройки подвески более жесткие, что совсем уже мне не нравится. Хотелось бы совсем не замечать под колесами мелкие неровности, как на обычной пневме.
Плюсом спорт подвески, конечно же, является фантастическая управляемость и держак для машины такого формата, машина в поворотах абсолютно не кренится на любых скоростях. В режиме «динамик» это особенно заметно. Но вопрос — насколько это необходимо для семейного СУВа с дизельным двигателем в 249 лыс?))

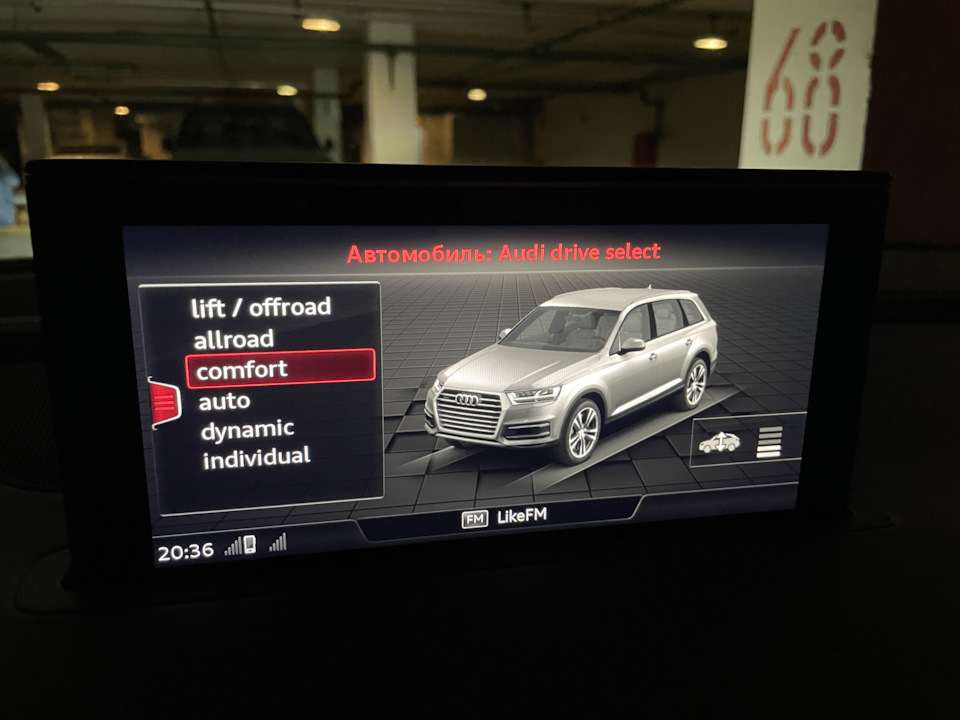

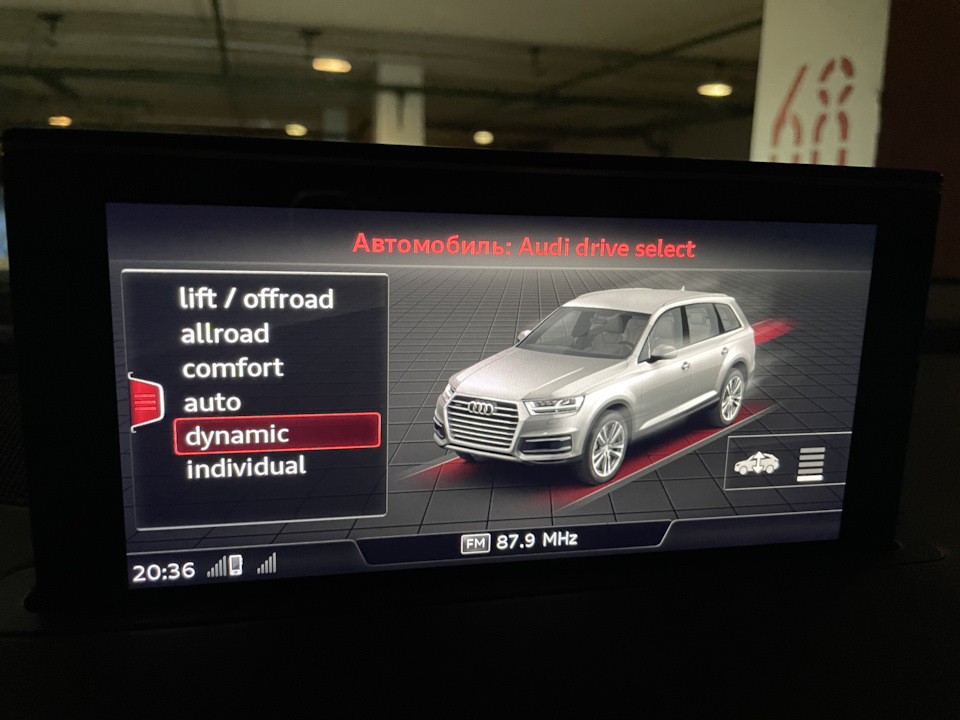

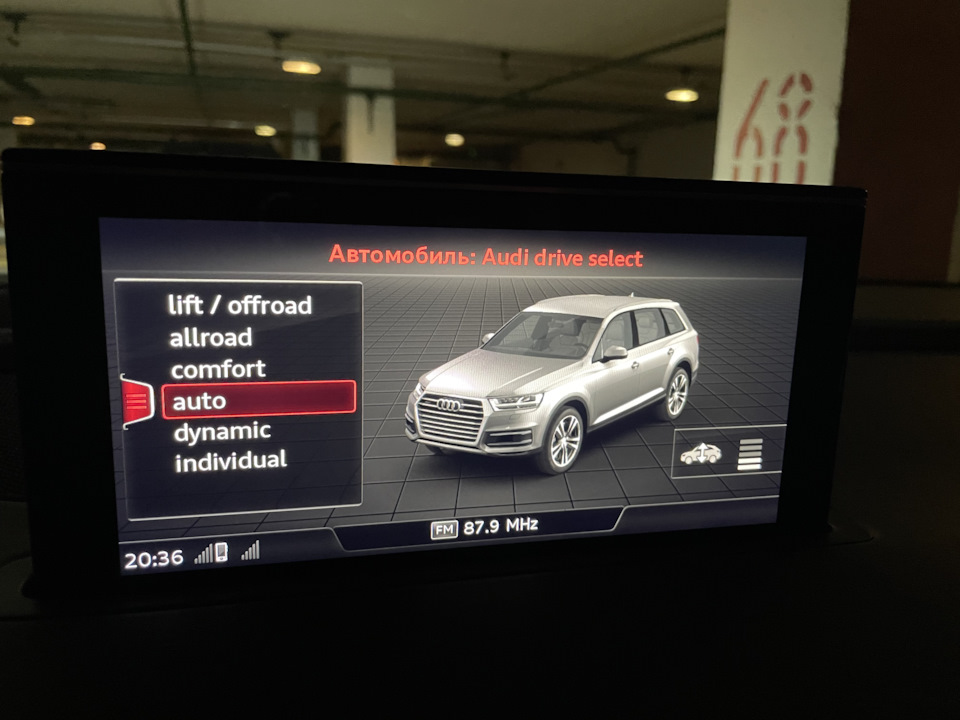

Что интересно, если у обычных машин в положении пневмы «авто» или «комфорт» на экране показывает 3 деления, то у меня в этих же положениях 2 деления. А в «динамик» у всех 2 деления, а у меня уже 1.

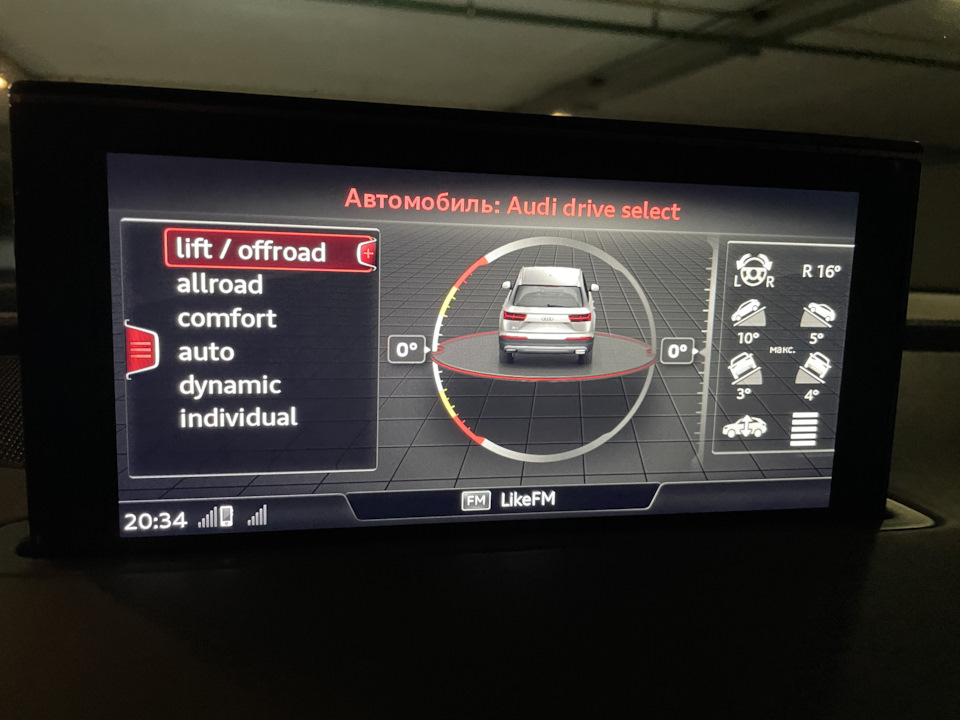

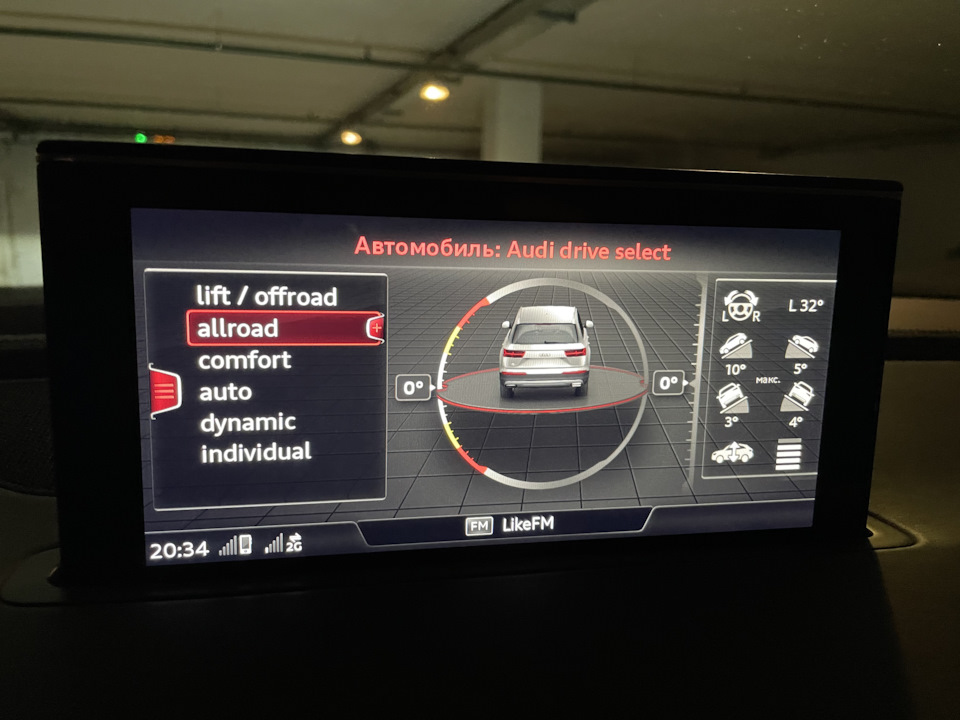

Третье деление у меня вообще не задействовано никак. В оллроуд 4 деления, а в оффроуд 5 делений. Это вроде у всех так. Получается, у меня после 4 деления сразу сдвиг на один уровень вниз.
Вроде я где-то слышал, может кто знает, подскажите, так ли это, что возможно программным путем перенастроить спорт подвеску в стандартную. Железо и там и там должно быть одинаковым, по идее, только настройки разные.
Я бы не отказался махнуть спорт подвеску на стандарт)).
Пнемоподвеска vs рессорная: какой тип и в каких случаях лучше?
При выборе автомобиля важно правильно оценить не только внешний вид, комплектацию и динамику, но также обратить внимание на тип используемой подвески.
Для начала важно понимать функциональное назначение устройства. Итак, подвеска отвечает за такие важные параметры транспортного средства, как:
Пневматическая и рессорная подвески имеют свои преимущества и недостатки. Чтобы сделать правильный выбор, который идеально подойдет конкретной марки автомобиля с учетом особенностей эксплуатации, необходимо оценить положительные и отрицательные стороны обоих типов устройств.
Общие сведения
Автоподвеска представляет собой комплект деталей, узлов и крепежа, при помощи которых кузов соединяется с ходовой частью.
Независимо от типа конструкции подвеска состоит из следующих функциональных элементов:
Подвеска на основе рессор: преимущества и недостатки
Рессорная подвеска представляет собой достаточно простую конструкцию: основу составляют рессоры из нескольких слоев упругой стали, изогнутой как лук. Устанавливаются рессоры попарно, вдоль или поперек кузова.
Современные рессоры существенно изменились: количество листов уменьшилось, появились однолистовые устройства, которые нашли применение в конструкции некоторых видов малогабаритных автофургонов.
Плюсы рессорной подвески:
Минусы рессорной подвески:
Пневмоподвеска: достоинства и недостатки
В качестве упругого элемента используется сжатый воздух, которым наполнен пневмобаллон (прочная емкость с стенками на основе синтетических волокон). Во время езды параметры давления в баллонах могут меняться в зависимости от особенностей дорожного полотна и траектории движения. В этом случае пневмобаллон работает как амортизатор, смягчая ударную нагрузку на кузов автомобиля. Современные системы управления позволяют менять давление в каждом баллоне по-отдельности.
Пневмоподвеска дает возможность изменять клиренс, который при движении на высоких скоростях обеспечивает снижение центра тяжести автомобиля. А при езде по бездорожью, наоборот, клиренс увеличивается, повышая проходимость ТС.
Преимущества пнематической подвески:
Применение с учетом типов транспортных средств
Рессорная подвеска оптимально подойдет для коммерческого транспорта и грузовых автомобилей. Доступная цена и ремонтопригодность, а также отсутствие высоких требований к комфорту во время езды делают данный тип подвески наиболее предпочтительным.
Пневматика может использоваться на всех типах современных автомобилей от седанов и хэтчбеков до тяжелых грузовиков. Эффективность работы системы доказана. Единственный минус – высокая стоимость оборудования.
Подведем итог
Каждый из рассмотренных выше типов подвески по-своему хорош и полезен. Но при сравнении рессор и пневамтики очевидные преимущества на стороне второго решения, несмотря на высокую стоимость и достаточно сложную конструкцию такой системы.
При этом любую подвеску, независимо от выбора, важно поддерживать в идеальном техническом состоянии: своевременно обслуживать, смазывать и производить регулировки, менять неисправные детали.
Матчасть 14. Пневмоподвеска.
Всем доброе утро. как оказалось по пневме нет статей на русском, доступных для чтения, по этому я перевел историю пневмоподвески на русский язык.
Что бы понять что это, и как это работает мы начнем с исторической части(ну а вы как хотели)
Сразу после Второй мировой войны, Уильям построен один последнее прототип скарабея, называемой экспериментальной скарабея. [3] было показана в 1946 году и был обычного по внешним виду чем довоенные скарабеев, хотя по-прежнему оснащена задним двигатель. Это был 2-дверный и показал запахом лобовое стекло. Это показало первое стекловолокна тела в мире, и, как и его коллеги металл, это был монокок. Что еще более важно, он показал первый полностью функционирующий воздуха в мире, разработанной ранее Firestone. Он никогда не пошел в производство.
ГЫ, очконули? а я понял что с помощью переводчика и адатива не проконает, и сел переводить)
Пневматическая подвеска это тип подвески Автомобиля, с приводом от электромотора или насосом(компрессором). Компрессор нагнетает воздух в подушки сделанные из резины.
Таким образом автомобиль приподнимается или опускается над дорогой.
Пневмоподвеска часто используется вместо обычных стальных пружин, в автобусах и грузовиках. Если двигатель заглушен в течение длительного времени, автомобиль будет постепенно опускаться.(это касаемо старых пневм)
Цель пневмоподвески это создание максимального комфорта.
Впервые гидропневматическая подвеска была внедрена компанией Citroën в 1954 году(хз почему, но данный текст в оригинале вставлен именно тут. по этому я оставил его тут)
Ранними попытками реализации пневмоподвески в автомобиле строении, были попытки Мессье в 1920 году, но не удачны.
Сразу после Второй мировой войны, Уильям Bushnell Stout построен единственный прототип Stout Scarab,
автомобиль был показан в 1946 году и был больше похож на удлиненный «Жук», и так же был с заднемоторным расположением двигателя. это был двухдверный минивен, Так же это был первый автомобиль сделанный по принципу. стеклопластиковый монокок.(на алюминиевой раме на сколько я правильно понял)
Особенностью этого автомобиля была в том, что он копировал фюзеляж самолета. Но что еще более важно в этой машине была первая функционирующая, независимая подвеска, разработанная компанией Firestone, но к сожалению этот автомобиль не пошел в производство, а так и остался прототипом.
Компания General Motors использовала свой опыт работы с пневмоподвеской в автобусах, что бы модифицировать подвеску в своих автомобилях. В 1957 году они стали устанавливать пневму на свои Cadillac Eldorado Brougham.
Но на следующий год они пошли еще дальше, и стали устанавливать пневмоподвеску во все автомобили в качестве доп оборудования на кадиллаках. А в 1959 году пневмоподвеска была уже стандартным оборудованием во всех кадиллаках Эльдорадо.
Стандартные пружины заменили на пневмобаллонны снабженные датчиками крена, для того что бы поддерживать автомобиль в поворотах. Но к сожалению как вы понимаете данная система была в принципе бесполезна, по причине медленной реакции(компрессор должен был подкачать воздух в нужный баллон для выравнивания крена). Отзывы о кадиллаках с пневмоподвеской были куда лучше, касаемо плавности езды и комфорта, но как вы понимаете, надежность пневмоподвески была пока еще очень низкой.
В 1960 году компания кадилак прекращает установку пневмы, и она больше не вернется на американский рынок еще в течении 24 лет, пока Lincoln Motor Company не представила свой Lincoln Continental Mark VII, где в качестве стандартного оборудования стояла пневмоподвеска.
В тоже время Mercedes Benz стали продавать W112 300SE седаны, купе и кабриолеты с пневмоподвеской уже в 1962 году.
Эти автомобили компоновались пневпомодвеской с клапаном компании Bosch, который отвечал за распределение давления воздуха. Клапаны были установлены в передней и задней оси автомобиля. Так же в мерседесе появилась впервые возможность регулировать высоту автомобиля(то есть можно сказать что все фанаты низких машин на пневме просто обязаны мерседесу, за возможность управлять посадкой автомобиля)
Сейчас список автомобилей на которые ставится пневма просто огромен Maybach, Rolls-Royce, Lexus, Jeep Grand Cherokee, Cadillac (GM), Mercedes-Benz, Land Rover / Range Rover, SsangYong, Audi, Subaru, Volkswagen, Ford, Citroën, но в данный момент подвеска стала намного умнее, она сама включает «спорт» режим(прижимает автомобиль) на высоких скоростях, меняет режим на «комфорт» на малых скоростях, поддерживает дорожный просвет когда машина заглушена или когда автомобиль сильно нагружен.
Теперь другая часть, практическая
В настоящее время пневмоподвеска довольно широко применяется на грузовиках и полуприцепах. Легковые автомобили также оборудуются пневмоподвеской, однако это касается в большей степени машин бизнес-класса. В пневматической подвеске в качестве упругих элементов применяются пневмоупоры на каждом колесе. Стоит отметить, что пневматическая подвеска не является отдельным видом подвески автомобиля. Пневмоподвеска может основываться на конструкциях уже имеющихся подвесок. Пневмоэлементы могут быть смонтированы на стойках МакФерсон, многорычажной подвеске, упругой балке и прочих. Основным предназначением пневмоподвески является обеспечение более высокого уровня безопасности и комфорта при вождении. Стоит отметить, что адаптивная подвеска многих автомобилей бизнес-класса основана именно на пневматических упругих элементах с динамически изменяющейся жесткостью.
Разновидности пневматических подвесок Можно выделить три основных типа пневмоподвески: одно-, двух- и четырехконтурная. Также следует отметить, что пневмоподвеска может входить в комплектацию автомобиля, а может устанавливаться и самостоятельно. При самостоятельной установке наиболее часто пневмоподвеска позволяет лишь изменять высоту кузова в ручном режиме.
Одноконтурная система устанавливается только на одну ось автомобиля. Это может быть как передняя, так и задняя ось. В штатном исполнении одноконтурной системой наиболее часто комплектуются грузовые автомобили и седельные тягачи. В данном случае имеется возможность регулировки жесткости задней оси в зависимости от загрузки автомобиля. Двухконтурная система пневмоподвески может быть установлена как на одну ось, так и на две. В случае с установкой на одну ось, осуществляется независимое регулирование колес. Если двухконтурная система осуществляет управление двумя осями, то это аналогично двум одноконтурным системам. Четырехконтурная система является наиболее сложной, но и наиболее функциональной. В такой системе осуществляется регулировка пневмоподпора каждого колеса. В четырехконтурных система, как правило, применяется электронный блок управления, который в совокупности с датчиками осуществляет автоматическую регулировку давления в пневмоэлементах.
Устройство пневмоподвески Простейшая пневматическая подвеска имеет в конструкции следующие основные элементы:
упругие пневмоэлементы на каждое колесо; устройство подачи сжатого воздуха (компрессор); воздушный ресивер; воздушные магистрали; датчики и блок управления подвеской. Упругие пневмоэлементы являются исполнительными механизмами подвески, в задачи которых входит регулировка и поддержание клиренса. Регулировка может осуществляться как в ручном, так и в автоматическом режиме. Изменение высоты кузова относительно дороги осуществляется за счет изменения давления воздуха в пневмоэлементах. Пневмоэлемент может иметь разные исполнения – самостоятельный узел или совмещенный с амортизатором. Во втором случае упругий пневмоэлемент наиболее часто называется пневматической амортизаторной стойкой. Пневматические стойки могут быть установлены практически на любой тип подвески. Конструктивно пневмоэлемент состоит из корпуса, штока с поршнем и манжеты. Компрессор предназначен для подачи сжатого воздуха в ресивер и далее в исполнительные механизмы. Стоит отметить, что компрессор является основным конструктивным элементом подвески, так как без сжатого воздуха работа пневмоподвески просто невозможна. Воздушный ресивер предназначен для осуществления регулировок клиренса в малых пределах без участия компрессора. Также за счет ресивера достигается быстрая и адекватная работа адаптивных подвесок. Воздушные магистрали соединяют все элементы пневматической подвески в единую пневмосистему. Электронные датчики позволяют отслеживать такие параметры как положение кузова относительно дороги, наклон кузова, ускорение автомобиля и прочие параметры. Блок управления предназначен для обработки сигналов датчиков и осуществления автоматической или ручной регулировки подвески.
Принцип работы пневмоподвески Пневмоподвеска позволяет регулировать высоту кузова в ручном и автоматическом режиме. В ручном режиме водитель имеет возможность самостоятельно увеличивать или уменьшать дорожный просвет автомобиля. А если в конструкции подвески имеются пневматические амортизаторные стойки, то в этом случае также имеется возможность регулировки жесткости подвески. Автоматический режим работы разных подвесок может существенно отличаться. Стоит отметить, что в автоматическом режиме работают именно адаптивные подвески, в обязанности которых входит поддержание определенного клиренса и жесткости амортизаторов в зависимости от различных условий. Наиболее часто в алгоритме работы адаптивной пневмоподвески используются такие параметры как скорость, ускорение, наклон и прочие.
В зависимости от скорости движения, интенсивности ускорения, система подстраивает значение клиренса для наилучшей аэродинамики автомобиля. При прохождении поворотов на большой скорости оцениваются крены машины, и за счет сжатого воздуха увеличивается жесткость нагружаемых амортизаторных стоек. Адаптивная пневмоподвеска позволяет максимально снижать центр тяжести автомобиля, за счет чего достигается лучшая управляемость и аэродинамика. Пневмоподвеска: плюсы и минусы Как и любая другая система, пневмоподвеска имеет свои достоинства и недостатки. Основным достоинством пневматической подвески является высокая плавность хода автомобиля и отсутствие каких-либо шумов, так как в качестве упругого элемента используется сжатый воздух. Однако в зависимости от предназначения автомобиля, пневмоподвеска может быть и, напротив, – жесткой. К достоинствам также можно отнести автоматическое регулирование клиренса и жесткости отдельных стоек в движении. Однако это относится лишь к заводским исполнениям адаптивных подвесок. Самостоятельная установка четырехконтурной пневмоподвески с автоматическим управлением очень сложна и затратна, поэтому такая практика не применяется. К недостаткам можно отнести очень плохую ремонтопригодность элементов пневмоподвески. Так, например, пневматические стойки абсолютно неремонтопригодны и при выходе из строя подлежат только замене. Также стоит отметить, что на ресурс пневмоподвески весьма негативно влияют отрицательные температуры и дорожные реагенты.
Ну а чуть позже мы перейдем к части, где разберемся что это за зверь ныне, и куда его ставить, что бы ваш любимый авто был всегда на стиле, и на сколько это практично, и к ценникам
PS есть идейка. если у вас достойный автомобиль, и вам уделяют мало внимания на драйве, пишите мне в личку.
Особенности кастом пневмы или что нужно знать, чтобы построить пневму самому
Внимание, статейка получилась на 16.5тыс знаков!😮
Начал интересоваться этой темой ещё в 2012 году, когда обзавёлся первой машиной (Ситроен С4 купе). Пневмоподвеска в России тогда была не так распространена, а уж тем более информация по её устройству. Единственным (русскоязычным) источником информации был (и есть) форум пневмоподвеска-клуб, где, к сожалению, уймы полезной информации утонули в тоннах флуда и споров, кто круче строит пневму. В результате раскуривания форума, получил какое-то мутное общее представление и решил, что придётся постигать оставшиеся ньюансы по ходу дела. По наводке админа купил всяких рукавов от грузовиков (кстати так и лежат), блок клапанов ГБО четырёхконтурный и гору фитингов с трубкой Камоцци (ещё производства Италия). В моём представлении оставалось докупить какой-нибудь ресивер от камаза, беркут р20 (тогда он ещё стоил 4900 новый), и можно ставить, и ох как сильно я ошибался.
Самым большим моим заблуждением тогда была мысль, что построить пневму можно тыс за 30. По этой же причине часто встречаю объявления о продаже компонентов, схожего содержания: «Собирал для себя … всё новое … так и не поставил«. По началу кажется, что ничего сложного, а как погружаешься в тему становится уныло. Даже скажу, что готовый комплект, снятый с какого-нибудь проекта выйдет удобнее, быстрее и дешевле, чем собирать всё с нуля. Но мне интереснее сам процесс поисков и постройки, чем эксплуатация.
Этой статьёй хочется внести ясность для таких как я тогда. Базовые понятия, например, что такое слива/бублик и т.д. опустим, об этом написано очень много и абсолютно везде. Тут постараюсь выделить из тонн лишней информации, особенности, связанные с каждым из компонентов с которыми (столкнулся при постройке я) придётся считаться.
Данную информацию я по тихоньку где-то вычитывал и распрашивал в течение этого времени, сейчас даже не скажу где именно, поэтому инфа может быть и не 100%, ну и на звание профессора не претендую, выслушаю замечания. И да, описанное ниже актуально для случая установки пневмы для занижения.
Как бы этого не хотелось, а сток не подойдёт. Во первых: стойки слишком длинные для занижения, штоки придётся укорачивать, во вторых: мало кто берёт во внимание проблему фиксации штока в штатной опоре.
Допустим, проблему с укорачиванием стоек мы решили: укоротили штатные или купили укороченые стойки, какие-нибудь koni, KYB, bilstein и подобное, что уже не бюджетно.
А что с опорами? Подушка герметизируется верхним брекетом по штоку, а нижним по корпусу стойки.
Следовательно, при повороте руля стойка должна вращаться целиком, включая шток амортизатора, и сюрприз, когда узнаёшь, что в большинстве иномарок шток фиксирован в опоре и при повороте руля — неподвижен.
К примеру: на ВАЗ шток крепится к кузову через подшипник (и соответственно, без проблем вращается вместе со стойкой), но такая система менее тихая и комфортная, поэтому в иномарках шток крепится к кузову через упругий элемент и при повороте руля стоит на месте, а подшипник, в таком случае, ставится в место крепления верхней чашки пружины, и именно пружина вращается со стойкой при повороте. Что в таком случае будет, если заменить пружину пневмоподушкой? Верхний брекет подушки будет вращаться вокруг зафиксированного в опоре штока, в итоге быстро выйдут из строя его резиновые уплотнительные колечки и давление начнёт травить по штоку (как минимум).
Ещё одна особенность: при подъёме/опускании и амплитуде, какую позволяет пневма, в стоковых опорах шток стойки рано или поздно согнёт или сломает в месте фиксации к кузову. Если говорить очень грубо, ширина колеи меняется при изменении высоты, а стоковые опоры к такому не готовы. На эту тему советую к прочтению пост от одного из ветеранов пневмостроения.
Пример: у меня в ездовом положении колёса торчат из арок на
2см больше, чем в самом нижнем, то есть при занижении колёса уезжают в арки.
Как решить эти проблемы? Самый простой способ — опоры на ШС. В таком случае, шток при повороте руля без проблем вращается, а при подъёме/опускании свободно изменяет свой угол вместе со стойкой, и не перегибается в точке фиксации к кузову.
Но такое решение подойдёт не всем, т.к. опоры на ШС очень жёсткие и про комфорт в таком случае можно забыть.
Купить рукава от скании может каждый, а теперь нужно их одеть на стойку, чтобы ездило и ничего не травило. Опять же, нам нужно чтобы верхний брекет герметизировался по штоку (заркальной части), а нижний по корпусу стойки. Попробуй найди подушки, чтобы идеально подходили под твои стойки, а если не нашёл — добро пожаловать в кастом.
Вариант 1: Брать подушки приблизительно подходящие по размерам к стойке и немного подточить верхний/нижний брекеты, т.е. подогнать подушку к стойке.
Вариант 2: Брать подушки с размерами больше, чем размеры стойки, и сделать проставочные переходники между подушкой и стойкой, т.е. подогнать стойку к подушке.
Вариант 3: Сделать с нуля кастомные брекеты с нужными размерами под нашу стойку, т.е. по сути, изобрести подушку под свои стойки.
1 и 2 варианты пользуются успехом, к примеру, у тазоводов, но в таком случае опять возникает особенность: подвеска получает неадекватную зависимость жёсткости от высоты, т.к. рукава от скании предназначены всё-таки для кабины грузовика и имеют соответствующую для этой функции форму поршня (нижнего брекета), углубляться в это не буду, т.к. в этой теме я мимопроходил.
Если выбираем 2 или 3 варианты, то для всего этого нужен, для начала, чертёж деталей. Тут либо плати деньги тому, кто умеет, либо учись и делай сам. И не важно, где возьмёшь чертёж, может на том же форуме, но если нет знакомого токаря или самому им не являться, то цены на работы повергнут в шок, порядки цен — десятки тысяч рублей только за детали. А ещё надо заплатить за подушки доноры для переделки и где-то, как-то, чем-то их обжать.
Если выбирать вариант 3, можно подобрать подушки с подходящим диаметром под шток амортизатора, и переделать только нижний брекет.
Наиболее простым выходом из этой ситуации является всё-таки постройка подвески на бубликах: рубены, аирлифт, баабл и подобное. Детали всё-таки придётся заказывать, но их чертежи уже есть в интернете, они не настолько сложные в исполнении, на них нужно меньше материала, как следствие они будут дешевле в производстве, а то и вовсе их можно будет купить где-нибудь готовые.
Но опять противоречие: строя пневму на бубликах, можно забыть о комфорте. Зато на них легче выставляться по маноментрам, об этом ниже.
Я вообще не учитывал этот пункт когда строил планы по пневме, думал обойдусь каким-нибудь блоком управления стеклоподъёмников от ВАЗ.
А оказалось, это одна из главных частей пневмосистемы, после пневмостоек. Начнём с того, что в каком-нибудь америкосовском блоке клапанов (идущем в комплекте с управлением) могут быть впресованы фитинги под дюймовую трубку (которую у нас хрен найдёшь), и тогда фитинги в подушках и ресивере должны быть соответствующие (привет accuair, airlift). Второй момент: выставляться кнопками — это гемор и мазохизм. Про механические клапана вообще молчу.
Пример: вроде только что был нормальный асфальт, но вдруг колея и начинаешь шкрести брюхом
Вариант 1. Отвлекаться от управления, искать эти кнопки, чтобы сделать машину по выше, а после того, как выехал на ровную дорогу, останавливаться и собирать этот сраный тетрис обратно, чтобы ехать комфортно и не в раскаряку.
Вариант 2. Нажал одну кнопку с пресотом высокого положения подвески (10% от максимума), как выехал на ровную дорогу, нажал вторую кнопку с пресетом ездового положения подвески. По моему, выбор очевиден.
Мне выдалось поездить месяцок с ручным управлением (спасибо accuair, что сгорел), и доходило до того, что легче выбрать другую дорогу, лишь бы не сбивать настройки подвески, потому-что только настроил, чтобы комфортно было. В общем в таком варианте использования пневма больше использовалась, как статика.
Допустим, мы выбрали вариант 1, тогда нужно выставлять высоту машины по какому-то визуальному ориентиру. Самое простое — манометры. Такой вариант имеет место, если подвеска на бубликах, у них зависимость высоты подъёма от давления в подушке приблизительно линейна, чего нельзя сказать о рукавах, зависимость которых имеет скорее экспоненциальный вид.
Пример: у меня на разных осях стоят и рукава и бублики. И если на бубликах я знаю, что 30 psi это низко, 70 psi ездовое, а 100 psi это верх, то на рукавах изменение высоты происходит в промежутке от 68 psi до 74 psi, и кроме как выйти из машины и посмотреть, больше высоту никак не оценить, манометр тут бесполезен. Когда ездил в ручном режиме, приходилось измерять высоту кулаком, как в древней Руси😁.
Чтобы таким не заниматься, придумали датчики положения кузова. Информацию с которых можно вывести например на вольтметры (имейте ввиду, что на датчики нужно подавать 5В, а не 12), которые будут показывать от 0 до 5В, или на индикатор положения, к примеру AceOfAce.
Вариант 2 берёт весь этот геморой по выставлению по манометрам или датчикам положения кузова на себя. И если то, что управление с пресетами по датчикам давления (как Airlift Autopilot V2) будет ой как хреново выставлять положение на рукавах — это логично (а говорят, и на бубликах не очень), то с управлением на датчиках высоты уже не так очевидно, а проблемы есть и тут. Контроллер знает только информацию с датчиков высоты и подаёт в соответствии с этим давление в подушки, и дело в том, что одних и тех же значений высоты можно достичь при разных комбинациях давлений в подушках.
И казалось бы, по датчикам высоты всё верно, а руль ведёт в сторону. Заметил у себя такое, потому-что у меня стоят и манометры и индикаторы положения кузова, а кто-то манометры не ставит и даже не в курсе, что происходит.
Выхода из этой ситуации для себя пока не нашёл, посматриваю на Airlift 3H, он обладает информацией и с датчиков и с манометров, в теории, должен не допускать такого, но стоит конь и блок клапанов на дюймовых быстросъёмах🙄.
Сюда отнесём компрессор, ресивер, фитинги, обратный (ОК) и нормально открытый (НО) клапана, отделители влаги и осушители. С компрессором и ресивером вроде ничего сложного: много воздуха — это хорошо, а для этого нужен ресивер по больше и компрессор по производительнее, а лучше несколько (пару компрессоров не плохо бы иметь хотя-бы чтобы не остаться недвижимостью, если один из них вдруг откажет), а вот собрать из этих деталей единую систему не так просто, как кажется.
Сколько в сети фотографий красивых стенсерских инсталлов, где прямо в ресивер прикручены армированные шланги компрессоров.
Представим, что компрессор включается по датчику при падении давления в ресивере менее 120psi (8,27 бар), и качает, пока не достигнет давление 150psi (10,34 бар). На армированном шланге компрессора обычно установлен комплектный обратный клапан (ОК), чтобы давление из ресивера не давило в обратную сторону на голову компрессора и ему было легче стартовать. Но куда денется давление в промежутке между ОК и головой компрессора (выделен красным на схеме) в вышеописанном инстале?🤔
Чтобы его устранить, в этом промежутке устанавливается нормально открытий (НО) клапан.
Как следует из названия, в нормальном состоянии (когда на него не подаётся напряжение) клапан открыт, и лишнее давление из промежутка между компрессором и ОК стравливается в атмосферу. При этом, на поршень компрессора больше не давит 10бар и стартовать ему будет на много легче, из-за чего также уменьшится и просадка по напряжению при старте компрессора (а какое-нибудь управление accuair может такого скачка напряжения и не пережить). А когда компрессор включается, на НО клапан (вместе с компрессором) подаётся напряжение и он закрывает контур между компрессором и ОК, следовательно, перестаёт пропускать давление в атмосферу, и компрессор может снова набивать давление в ресивере, гениально.
Теперь к осушению и влагоотделению
Если кратко, осушитель и влагоотделитель — это разные вещи, и если на выходе первого получается действительно сухой воздух, то на выходе второго какая часть влаги успела отделиться, та отделилась, остальное осталось. Если по подробнее, то очень советую к прочтению эту статейку.
В большинство систем, которые мы все видели на фотках, устанавливают как-раз влагоотделители и часто делают это не правильно и бессмысленно. Много видел систем, где влагоотделитель установлен в промежутке между ресивером и компрессором, а бывает, что установлен боком или вверх ногами.
Начнём с того, что влага в системе неизбежно появляется при остывании горячего воздуха, который гонит компрессор (которому свойственно нагреваться от продолжительной работы). Соответственно, на выходе с компрессора и при попадании во влагоотделитель, воздух не успевает остыть, и отделять там пока ещё нечего.
Чтобы максимально избежать попадания влаги в систему нужно, во первых: обеспечить охлаждение компрессоров, во вторых: чем меньше компрессор качает, тем меньше он греется, соответственно, два компрессора накачивают объём быстрее, чем один, и при этом, оба меньше греются, в третьих:если что-то и ставить на входе в ресивер, то нужно обеспечить, чтобы воздух максимально остыл, для этого магистраль между компрессором и ресивером должна быть как можно длиннее. Но при этом, всё равно влага попадёт в ресивер, поэтому влагоотделители логичнее ставить на выходе из ресивера. А если что-то и ставить на вход, то как-раз осушитель, с которым уже не так всё просто.
Наконец добрались до последнего, но не маловажного компонента (перечисленные выше клапана, можно отнести и к этой группе). Как гласит мудрость форума пневмоподвеска-клуб: чем меньше соединений в системе — тем меньше потенциальных мест для травки давления. Поэтому рассчитывайте свою систему с минимумом переходников, футорок, тройников и тд. Для лучшей герметичности советую фитинги камоцци под накидную гайку (есть ещё серия с тефлоновым уплотнительным кольцом на резьбе). Резьбовые соединения (кроме самих накидных гаек) лучше закручивать на синий анаэробный фиксатор резьбы. Говорят, что самый дешманский фиксатор из леруа мерлен (за 50р) без проблем держит давку под 20 бар, со всякими фум лентами, можно даже не экспериментировать — обречены на провал. Я собирал на Loctite 243, но он дорогой (600р за 10мл), а по виду и запаху тоже самое, что из леруа мерлен. Проблем с травкой давления не выявлено, один раз закрутил и забыл.
На что так же стоит обратить внимание, так это на цену на фитинги, вроде тут там по 200р, а в сумме у меня на фитинги улетело порядка 10тыс!😱
Начиная изобретать велосипед приходишь к тому, что его уже давно изобрели. Самым подходящим вариантом под занижение с точки зрения простоты сборки, цены и надёжности получается пневма на винтах с ШС и бубликах. И надеюсь те, кто дочитали до конца, теперь знают почему🙂.
