Подогрев антифриза в авто
Электрический подогреватель антифриза на 1,2кВт от АКБ автомобиля
Кому интересно как работает даная ЗУ, а именно эта модель и почему выбрана она — задавайте вопросы отвечу.
Итак я уже определил для себя, что вариант в двумя АКБ надо использовать, ток генератора позволяет это сделать в теории, на практике будет реализовано ступенчатое подключение нагрузки это 4-е свечки чешской компании ISKRA разработанные специально для нагрева антифриза, под напряжение 13,5В
Мощность одной 330Вт х4= 1,32кВт
На работе подобрал обрезки нерж труб подходящего диаметра
Вытачиваем переходник 4 шт с резьбой М14х1 они будут вварены в котел, кстати я вначале ошибся с разметкой расположения свечей относительно друг друга, располагать их нужно в форме ромба со смещенными вершинами, иначе свечки упрутся концами друг в друга
Да еще на свечах пришлось нарезать резьбу М4 для подключения электропроводки к изготовлению которой надо подойти со всей ответственностью происходящего, ток на каждую подается через реле 12В 40А с обязательным шунтирующим диодом 1n4007, все четыре реле упакованы в распаечную влагозащищенную коробку, место которой я нашел около правой передней фары под капотом
котел обклеил НГ утеплителем и замотал скотчем сомнительного назначения типа алюминий, место ему нашлось между левым крылом и бачком с тормозухой, вход и выход с котла идут в разрыв входа печки, через дополнительную помпу бесщеточного типа фирмы БОШ
крепление котла — скоба отверстия не сверлил они были под моторчиком стеклоочистителя, просто подогнал крепления под их размер, пластина выполняет роль минуса самого котла двумя болтами на корпус автомобиля
Вариант просто с помпой без котла- то же дал бы эффект тепла, НО температурный режим ДВС не выходил бы на минимальные показатели, а это не есть хорошо, поэтому котел+помпа.
Изначально я планировал обороты электро помпы регулировать то же ступенчато но от этой идеи пришлось отказаться.
Теперь самая важная электрическая часть:
поскольку токи большие и с проводкой не шутят, мной было принято решение применить кабель с сечением 4-е жилы по 6 квадратов каждый. Отдельное внимание пришлось уделить наконечникам и законцовкам, все знают что паянные соединения в автомобилях долго не живут в виду перепада температур, вибрации и агрессивных сред, мной было принято решение все наконечники обжать медными втулками с последующим лужением в тигеле с припоем. Благо пресс для обжима- это моя работа, я занимаюсь ремонтом РВД, восстановлением шлангов ГУР и кондиционерных магистралей и обжать наконечники не составило труда. Проблема нарисовалась с наконечниками- их просто не нашлось (нужного размера, а именно не стандартного) ни в одном магазине у нас в Сергиевом Посаде!
Из кондиционерной трубки были сделаны заготовки:
Дополнительный подогрев ОЖ (тосола, антифриза) — part 1 — Закупка, расчет
Update 23.10.2018 г.
— Поменял алгоритм работы, буду подключать три свечи
— Поменял общую схему подключения, для контроля включения реле или залипания реле — будут подключатся диоды после реле
— Нужно поставить кнопку отключения
Я хочу поставить на патрубок печки — чтоб быстрее дуло теплым с печки, ну и быстрее происходило переключение на «газ»
Подогрев ОЖ ставится НЕ из-за того что в машине холодно, а для того чтоб:
— система быстрее прогревалась;
— быстрее переключалась на «газ»;
— заменить тройник ГБО на подогреватель;
11.721.080 — Свеча накаливания 13.5В с резьбой (Iskra)
11.721.054 — Свеча накаливания 13.5В без резьбы (Iskra)
Для управления, электрическая часть — нужно:
— термореле на отключение при 70 °C
— Реле на 30А с предохранителем — 2 шт.( для двух свечей, три — для трех и т.д.)
— Два датчика температуры для Arduino
— Arduino
Купил подогреватель, кипятильник 🙂
Свечи, Не нужно путать свечи для подогрева ОЖ и предпусковые свечи(предпусковой подогрев) )
Просчитываем потребление свечи и мощность(обычно заявленная мощность свечи — 300 Вт)
Сопротивление свечи — 1.1 Ом
минус сопротивление проводов прибора(мультиметра) — 0.5 Ом
итого, сопротивление свечи = 0.6 Ом
Ампераж — 13.5 В ÷ 0.6 Ом = 22,5 A
Мощность — 22,5 А * 13,5 В = 303 Вт — что соответствует заявленной мощности 🙂
Одна свеча потребляет — 22,5 А, две — 45 А
В реале выйдет не много меньше — но все равно, не малая нагрузка для генератора, поэтому буду ставить ДВЕ свечи подогрева(передумал поставлю 3 свечи — а там видно будет)
Для управления кипятильником — было желание поставить реле управления свечами с Renault или VAG — НО там все завязано на мозги, на родные датчики температуры, на обороты двигателя и т.д.
В Renault например при включении подогрева лобового — подогрев отключается. Поэтому решил сделать себе блочек управления свечами на Ардуине
Требования к электронной части — блочку управления свечами — как обычно высокие ))
1. Работа блочка от зажигания, подключение через термореле п. 4
2. Включение свечей:
— если на улице меньше 15 °C и температура ОЖ меньше 60 °C
— если напряжение АКБ больше 13.5 В
— включение свечей поочередно, первая — 15 сек., проверка напряжения/температуры — потом вторая свеча, потом третья
3. Выключение свечей:
— если температура ОЖ больше 60 °C
— если напряжение АКБ меньше 13.5 В
— отключение свечей поочередно, третья — 5 сек., вторая — 5 сек., потом первая
4. После прогрева ОЖ до 70 °C, термореле размыкается, блочок перестает работать
Дополнительный подогрев ОЖ (тосола, антифриза) — part 2 — Установка, тестирование
Катаюсь с подогревом два с половиной месяца с начала зимы
Поменял уже два или три раза алгоритм работы за это время
Установил три свечи, вместо двух как планировал изначально
Установил экран чтоб мониторить работу подогрева
Теперь можно сделать некоторые выводы и сделать запись, т.к. уже посещают новые мысли по доработке подогрева 🙂
Самое плохое что фото с установкой блочка, переходник и доработка блочка — «канули в Лету» с телефона.

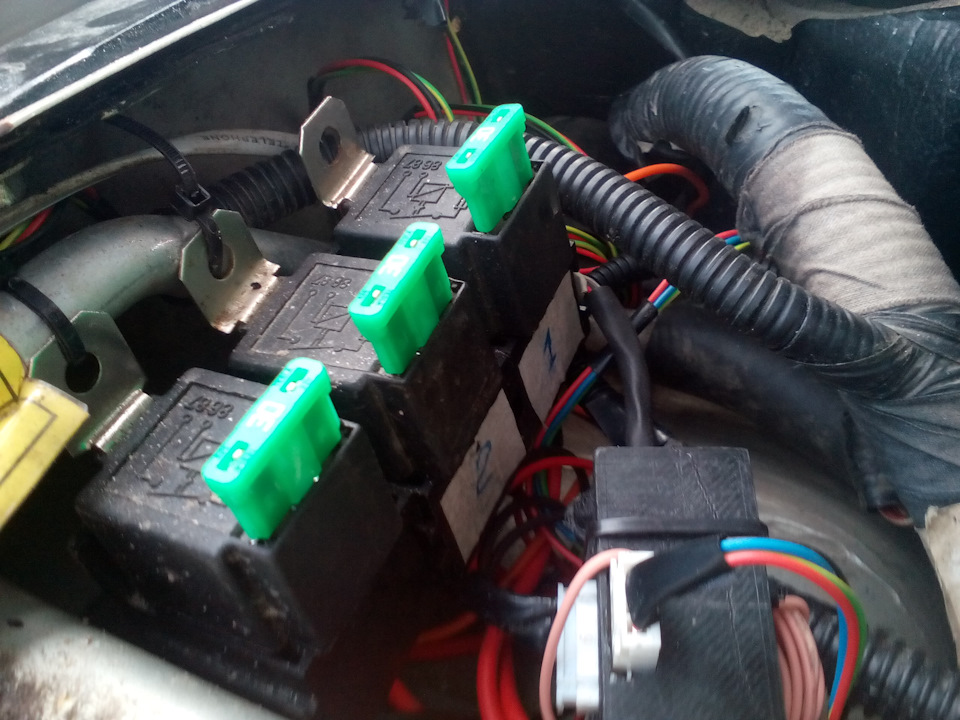

Поэтому выложу то что не давно нафотал

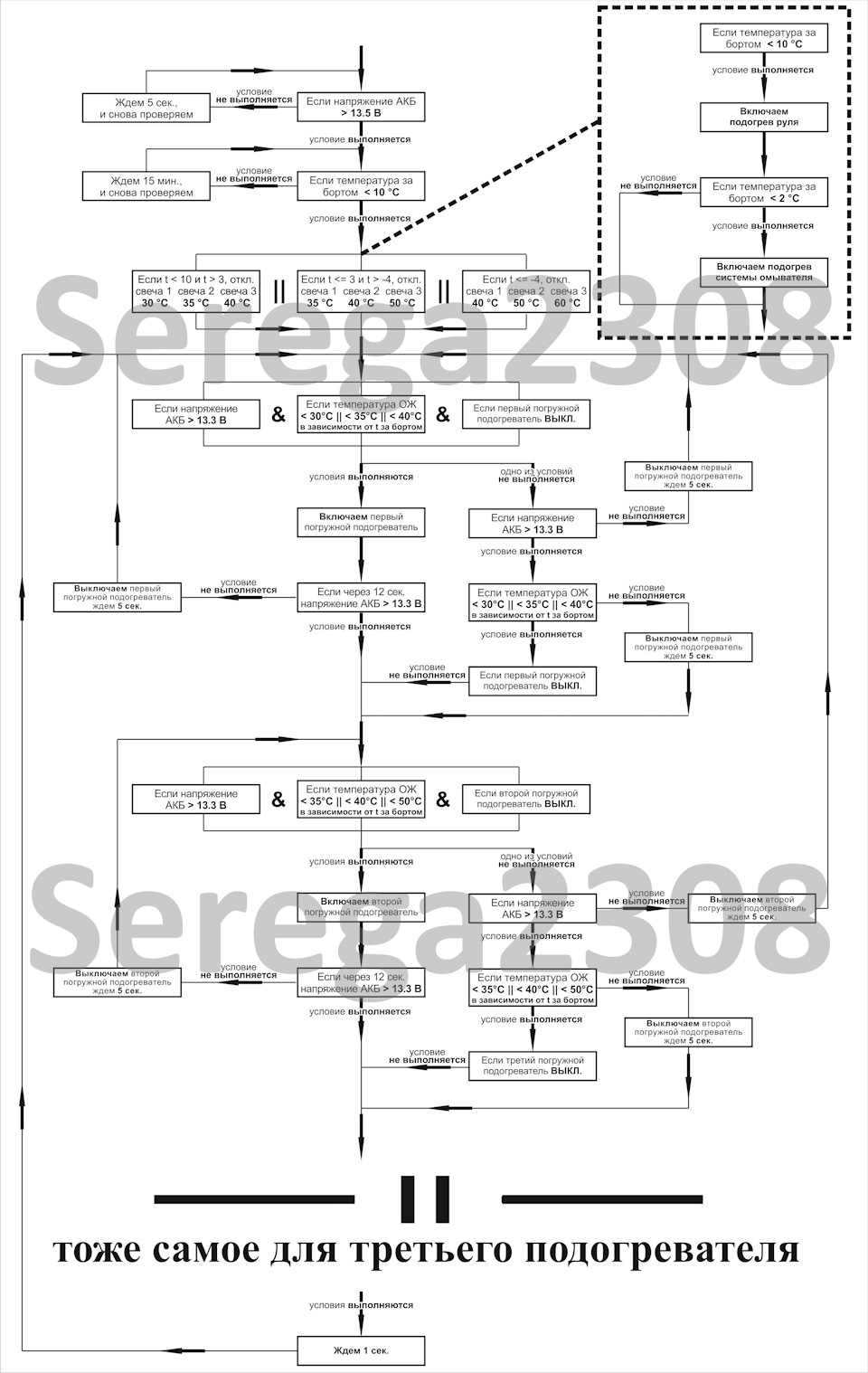

Смотрим новый алгоритм работы
Так же для себя сделал замер по времени при прогреве до 40°C, с включенными свечами и без них
Для чистоты эксперимента климат был вообще выключен в обоих случаях, отключение 1-й свечи сделал после 40°C
Делал засечки в 10°C, 20°C, 30°C, 40°C
И судя по фоткам — чем больше работают свечи — тем больше разница при прогреве,
такой вывод сделал так как при засечках в 10 и 20°C — разница по времени не сильно отличалась
Как по мне свечке нужно время на разогрев и на выход на свою рабочую температуру
5 мин 25 сек (325 сек) — прогрев до 40°C без свечек
4 мин 12 сек (252 сек) — прогрев до 40°C со свечками
325 — 252 = 73 сек = 1 мин 13 сек — разница по времени
73 / 325 * 100% = 22,4%
Ну, а если брать время с учетом включения свечек (27 сек.)
5 мин 25 сек (325 сек) — прогрев до 40°C без свечек
3 мин 45 сек (225 сек) — прогрев до 40°C со свечками
325 — 225 = 100 сек = 1 мин 40 сек — разница по времени
100 / 325 * 100% = 30,7%
Установка проточного подогревателя антифриза
Подсмотрел данную идею на каком то реношном клубе. Так как КПД дизельных двигателей выше чем у бензиновых поэтому они слабо греются. Данный подогреватель устанавливается на многих современных дизельных автомобилях в частности на рено.Вот и мне захотелось себе установить такой
На разборке был приобретен флянец вместе с родными свечками с какой то рено.Каждая свеча потребляет порядка 16 ампер и так как у меня установлен электо усилитель руля то все четыре свечи уже не задействуешь.
Вот по ролику можно увидеть на сколько мощное устройство
Так как желания контролировать включение и выключение не было было принято решение сделать плату управления которая будет все это отслеживать.
Вот что получилось
Принцип работы платы такой
Устанавливается термо реле на подогреаватель для отключения подогрева при достижении определенной температуры в моем случае 70 градусов.Подключаемся к датчику масла для того чтобы включалось только на заведенном авто. Итак завели машину лампочка масла потухла пошел отсчет 2 минуты.Через две минуты включается подогрев, как только температура достигнет заданного значения само отключится.
Новый оригинальный термостат +данный подогрев машина греется просто супер.
Opel Astra 2001, 107 л. с. — своими руками
