Балеринка по дереву, кафелю, металлу — описание, характеристики

Во время прокладки коммуникаций, установки осветительных приборов или монтажа бытовых приспособлений почти всегда требуется высверлить круглые отверстия больших диаметров в стенах, потолках или предметах интерьера. Хорошим помощником в работе станет удобное сверло–балеринка.

Высверлить в поверхности отверстие небольшого диаметра (10-12 мм) можно с помощью простой электродрели. Но уже при попытках вырезать в рабочей поверхности отверстия больших диаметров даже сверло по металлу начинает вибрировать, отклоняться от вертикальной оси.

Технические характеристики

Для получения качественного отверстия необходимых размеров в таких случаях понадобится специальный инструмент – балеринка (круглое сверло).

Характеристики металла для сверла

Балеринка изготовлена из высококачественной углеродистой (инструментальной) стали, не содержащей легирующих добавок и примесей. Углеродистая сталь используется для изготовления высокопрочных статичных режущих инструментов, испытывающих значительные механические и физические нагрузки.

Свойства углеродистой стали обеспечивают балеринке такие характеристики:

Характеристики сверла по металлу

Балеринка позволяет мастерам работать с металлическими поверхностями (стальной, чугунной, латунной, алюминиевой, бронзовой) толщиной до 14 мм. С помощью такого вида сверла, закрепленного в дрели или в настольно-сверлильном станке, в металлической поверхности можно вырезать отверстие с радиусом 22-105 мм.

Обзор регулируемого инструмента

Балеринка – сверло регулируемое. Одним из его конструктивных элементов является кронштейн с нанесенной на него шкалой. С ее помощью можно самостоятельно выставлять необходимый диаметр. А в трехрезцовом сверле режущие элементы движутся синхронно по специальным пазам.

Перед началом работы (сверлением) необходимо выставить оба резца на одинаковом расстоянии от центрального отверстия.

Конструкция балеринки

Основным сверлом можно прочно укрепиться на рабочей поверхности (засверлиться) и предотвратить соскальзывание инструмента при работе с кафелем или ламинированной поверхностью. Резцы движутся по окружности и прорезывают канавку в рабочей поверхности. Сверло приводится в действие с помощью электроинструментов (дрель, станок, перфоратор) или вручную (при помощи коловорота).

Инструмент со сменными резцами используется для работы с поверхностями разной прочности – от мягкого пластика до керамогранита. Мастер может самостоятельно выставить рабочие резцы для получения отверстия заданного диаметра. Выполнить такую операцию можно с помощью регулируемой балеринки по дереву.

Разновидности балеринок

Для работы с материалами разной плотности и структуры – мягкие и твердые породы дерева, пластик, гипсокартон, бетон, камень, кирпич, керамогранит – используются сверла, изготовленные из стали различных марок, и имеющие особые конструкции.

Для работы по дереву

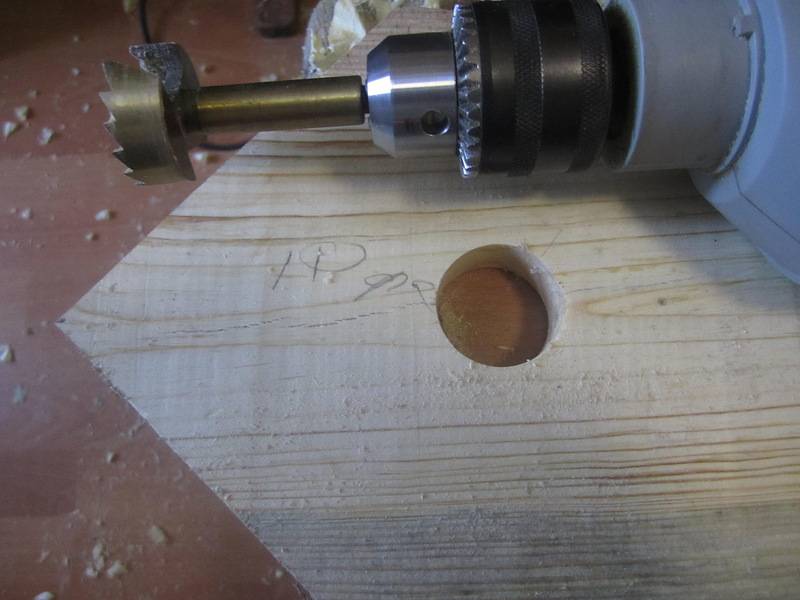

Просверлить отверстие большого диаметра в деревянной поверхности можно, используя балеринку по дереву 200 мм.

Перед началом сверления в деревянной поверхности (особенно ламинированной или покрытой шпоном) необходимо проделать шилом неглубокое отверстие. Это позволит точно соблюсти заданные размеры. Сверление производите на малых или средних оборотах (1000-1200 об/мин), чтобы не образовалось сколов на выходе (при необходимости просверлить сквозное отверстие).

Сверление гипсокартона

В конструкцию балеринки по гипсокартону входит центрирующий наконечник и штанга, закрепленная выше. Крепление штанги может вращаться вокруг собственной оси.

На одном из концов штанги расположен дисковый резец. Он легко выдерживает несколько циклов сверления, плотно держится на штанге во время работы и длительное время не нуждается в заточке.

Для кафеля

Для сверления твердой плитки используется балеринка по кафелю. Главная сложность при выполнении этой операции состоит в необходимости прорезывания глазированного покрытия.

Cразу после этого опытные мастера советуют просверлить канавку на обратной стороне кафельной плитки. А потом уже завершить сверление с лицевой стороны. Для балеринки по кафелю 300 (057) часто используют победитовый наконечник, с помощью которого можно вырезать аккуратные отверстия.

Рекомендуется начинать работу сверлом балеринка по кафелю с малых оборотов (около 1000 об/мин). А нанесенный контур будущего отверстия смазать машинным маслом.

По керамограниту

Керамогранит – очень твердый материал. Работа с ним – всегда сложная задача. При необходимости вырезать в керамограните отверстие используется балеринка со специальными подрезающими режущими кромками и алмазной насадкой. Ее использование продляет срок службы инструмента и существенно увеличивает скорость операции.

По керамике

Используя балеринку при работе с керамикой, следует прикладывать минимальные физические усилия. Керамика – хрупкий материал. И даже небольшая вибрация может привести к образованию трещин и сколов. Во избежание этого, сверление надо проводить на малых оборотах (около 1000 об/мин). Обычно для работы используют наконечники с алмазным напылением.

По металлу

Металлорежущим инструментом, позволяющим получить в листовом железе отверстие с диаметром 40-150 мм, является сверло по металлу. Перед началом операции в центре необходимого выреза делают углубление (до 9 мм). В нем можно будет установить и надежно зафиксировать центральную ось балеринки.

Для вырезания прокладок

Автолюбители часто сталкиваются с износом прокладок маслонасоса и овердрайвера. Конечно, в магазинах автотоваров и в интернет-магазинах можно заказать и купить новую. Но и в домашней мастерской с помощью балеринки можно вырезать прокладку из паронита. Необходимо иметь лист паронита толщиной 0,5 мм, измерительный инструмент (линейку, ленту), клей, несколько лезвий для канцелярских ножей и маркер для разметки. Изношенную прокладку приложить к листу паронита, приклеить (не подсушивая клей) и обвести по контуру.

Для вырезания прокладки по внешнему и внутреннему контурам используется балеринка по дереву. Внутренние отверстия и пазы вырезаются лезвиями и дорабатываются круглым напильником или наждачной бумагой.

По пластику

Пластик – мягкий материал и легко поддается обработке. Но всегда существует опасность растрескивания рабочей поверхности. Поэтому при сверлении пластика не следует прилагать больших физических усилий.

Этот материал быстро поддается воздействию высоких температур и плавится. Работать с ним необходимо на малых оборотах сверла (около 1000 об/мин).

Циркуль балеринка

Такой вид сверла используется для работы с кафельными поверхностями. В конструкции инструмента различают:

Режущая кромка должна быть на 5-8 мм короче перьевого наконечника. Это связано с трудностью обработки кафеля (есть опасность соскальзывания сверла).

Можно использовать малярный скотч (лейкопластырь), на котором прочно удерживается разметка. Он же улучшает сцепление сверла с поверхностью, позволяя закрепиться на оси сверления и сделать центральное углубление.

Виды по числу резцов

В продаже можно найти три разновидности сверла, отличающиеся количеством рабочих резцов. Специальный кронштейн с перпендикулярно расположенным затяжным винтом имеет однорезцовое сверло. Рабочий резец перед началом операции просто устанавливается на заданную длину и затягивается винтом.

А вот в балеринке двухрезцовой болты для крепления расположены на держателях рабочих резцах. Мастер выставляет их на одинаковом расстоянии от центральной оси перед началом работы. Самая сложная конструкция у сверла кругового по кафелю с тремя резцами. Они закреплены на круговой платформе и выставляются при передвижении по предназначенным для этого пазам.

Изготовление фрезы балеринка

Сверло балеринка существенно экономит время при обработке (фрезеровании) контуров вырезанного отверстия. Обработка производится в автоматическом режиме с использование электроинструментов (дрель, перфоратор).

Поэтому затрачиваемые физические усилия при работе с балеринкой тоже незначительны. Учитывая эти преимущества, домашние мастера хотят иметь такой инструмент в мастерской. Тем более, что изготовить балеринку своими руками для грамотного мастера совсем несложно.

Для этого потребуются материалы:

Для работы потребуются инструменты:

Пошаговая инструкция как сделать своими руками

Преимущества и недостатки

Работа с балеринкой не представляет особой сложности для домашнего мастера. Однако уже при использовании трехрезцового сверла нужны специальные навыки.

Меры предосторожности

Рабочая поверхность должна быть менее твердой, чем сталь, из которой сделано сверло. Подносите уже вращающееся сверло к поверхности. Эти советы помогут продлить срок службы инструмента.

Как правильно выбрать

При покупке сверла следует обязательно оценить конфигурацию балеринки. Самыми надежными и востребованными считаются трехрезцовые сверла.

Они имеют хорошие крепежные винты, которые прочно фиксируют рабочие резцы. Длина рабочих резцов должна быть на 4-5 мм меньше длины центровочного резца.

В некоторых моделях для фиксации резцов используются стандартные зажимы. Для них нужна крестовая отвертка, а их надежность гораздо ниже, чем у моделей с шестигранными винтами.

На кронштейнах у фирменных моделей балеринок есть линейка с хорошо различимыми делениями. Как правило, перемещение резцов осуществляется синхронно. Следует обратить внимание и на ширину разбега резцов (она может составлять до 150 мм). Этот параметр определяет радиус будущего отверстия. Обычно учитывают качество рабочей поверхности (дерево, металл, кафель) при выборе допустимой ширины резцов.

Некоторые модели оборудованы защитой пластмассовой решеткой, которая удерживает крупные опилки.

Другие инструменты, применяемые для тех же целей

Для получения отверстий большого диаметра мастера могут использовать еще несколько инструментов. При сверлении деревянных поверхностей (диаметр необходимого отверстия превышает 25 мм) можно применить сверло Фостнера.

В отличии от балеринки оно имеет ряд недостатков:

Для высверливания отверстий большого диаметра в древесине твердых пород, гипсокартоне, кирпиче, ламинированных поверхностях пригодится кольцевая (многокольцевая) пила. Некоторые модели этого инструмента – регулируемые, есть возможность самостоятельно выставить требуемый диаметр. При сверлении твердых поверхностей (камень, керамогранит, бетон, кафель) можно использовать коронки. Однако они выпускаются уже с заданным диаметром. И мастеру приходится покупать несколько штук коронок или даже целый набор. Такие финансовые затраты не всегда оправданы. Кроме того, при работе с коронками образуется много осколков и строительной пыли. Поэтому сверление с использованием коронок в уже отделанном и обставленном помещении невозможно.

Источник

Балеринка по дереву, кафелю, металлу

Большинство работ домашние мастера производят с древесиной и материалами на ее основе. Кроме массива дерева, все остальные материалы считаются листовыми. Для соединения элементов между собой и прокладывания коммуникаций требуется сверлить множество отверстий. Инструмент, позволяющий сверлить отверстия большого диаметра, называется круговым сверлом, а в народе его прозвали балеринкой.

Сверло для древесины

Большое распространение балеринки получили при сверлении древесины, так как она легко обрабатывается. Кроме массива дерева, домашние мастера в своем творчестве используют деревосодержащие материалы:

Домашние мастера для получения отверстий различного диаметра пользуются разными сверлами: по металлу, по дереву. Но с их помощью получаются отверстия с максимальным диаметром 32 мм. При этом в зависимости от плотности обрабатываемого материала форма может получиться некруглой или сместиться в сторону.

При сверлении сквозных отверстий на выходе образуются сколы. Для их предотвращения можно воспользоваться двумя способами.

Вторым способом пользуются, когда поверхность изделия покрыта шпоном или ламинированная. Облицовка достаточно хрупкая и при воздействии режущего инструмента начинает крошиться.

Устройство кругового сверла

Сверло-балеринка по дереву изготавливается из углеродистых, инструментальных, легированных сталей, которые не подходят для обработки твердых материалов: металла, кафеля, керамогранита. Но легко режут гипсокартон и пластик.

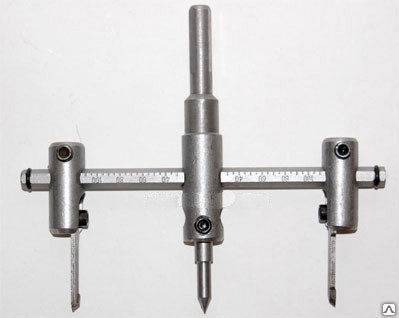

Двухрезцовая балеринка выглядит как обыкновенный циркуль. Но конструкция гораздо сложнее. Кронштейн и цилиндрический хвостовик изготовлен единой деталью. В кронштейне выполнены два отверстия. В одно устанавливается центровочное сверло. Во второе устанавливается штанга. Закрепление обоих производится винтами.

Для установки необходимого диаметра резцы перемещаются по штанге. На ней нанесена шкала нониуса. Резцедержатели также фиксируются винтами. Резцы имеют форму ножа. Косая кромка резца должна быть направлена в сторону вращения, по часовой стрелке.

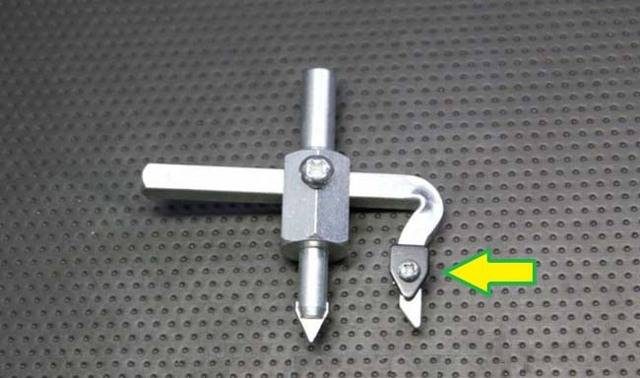

Если во время работы затупилось сверло, его можно легко заменить. Если же затупились резцы, то, обладая навыками работы на заточном станке, их можно заправить. Хвостовик конструкции закрепляется в патроне электрической дрели. Стоит помнить, что небольшой мощности электроинструмента может не хватить для работы балеринкой в отличие от свёрел по металлу.

Разновидности инструмента

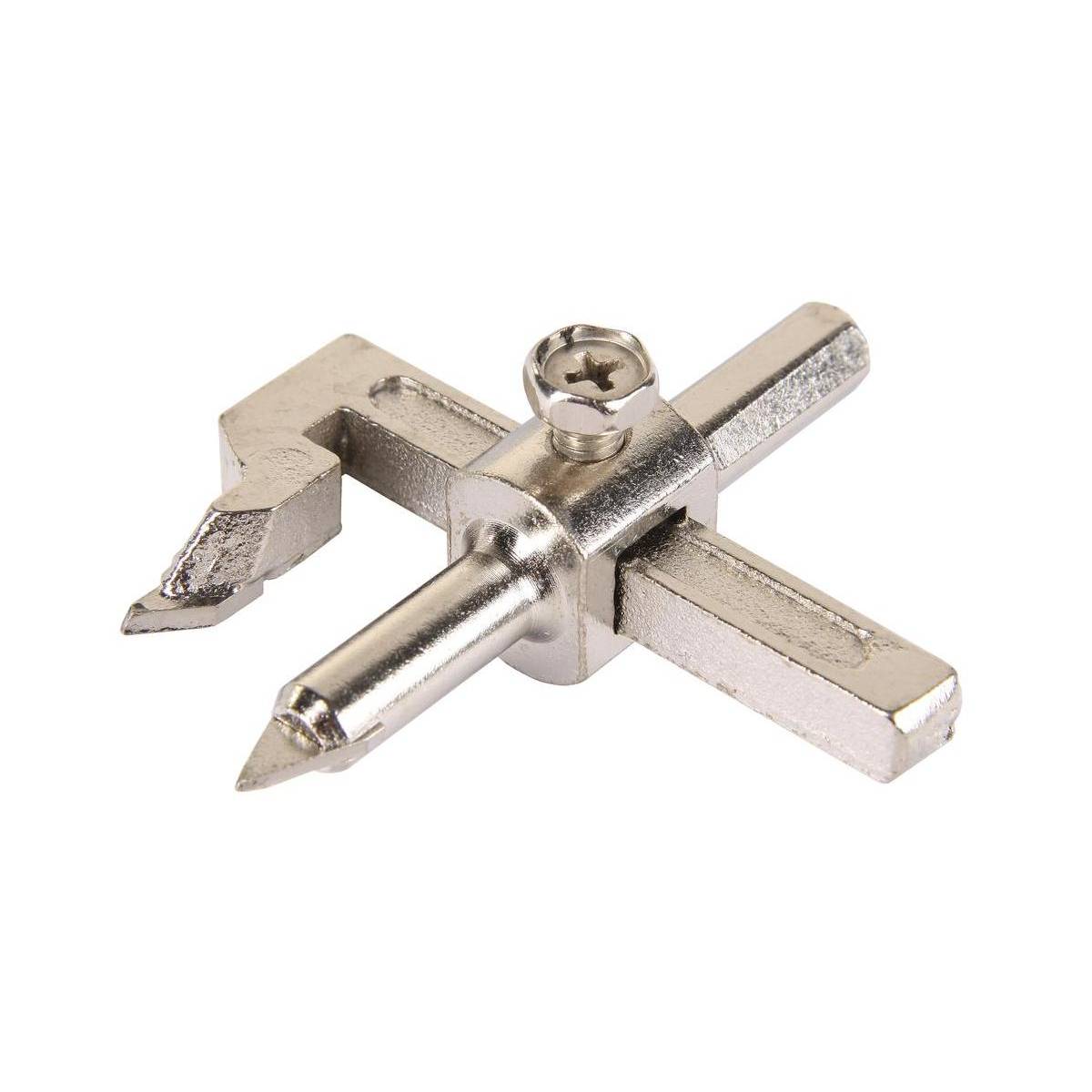

Кроме классического двухрезцового варианта кругового сверла, есть одно- и трехрезцовые модели. В конструкции однорезцового сверла режущая часть непосредственно закреплена на штанге. Резец и центровочная пика снабжены твердосплавными пластинами. Они облегчают работу балеринке по кафелю.

В трехрезцовых моделях резцы крепятся на круглой платформе, на которой имеются пазы. По этим пазам резцы перемещаются. На них имеется шкала. Правильно выставленный размер позволяет производить резку более точно и быстро.

В настоящее время некоторые модели оборудуют защитной решеткой из пластмассы. Она повышает эффективность работы и удобство.

Преимущества и недостатки

К преимуществам можно отнести:

Среди недостатков стоит отметить:

Технические возможности

Основным направлением использования балеринок остается резание листового материала. Возможность регулирования диаметра, позволяет использовать один инструмент для нескольких целей. Два и более режущих элемента позволяют получить качественно обработанную поверхность.

Обрабатывать круговым сверлом можно практически любой листовой материал, применяющийся при строительстве, ремонте и отделке помещений. Углеродистая сталь придает конструкции прочность. Для защиты от коррозии используются специальные покрытия.

Разброс цен зависит от материала конструкции и режущей части, производителя, размера и количества режущих элементов.

Источник

Как выбрать и применить сверло по кафелю?

Устройство кругового сверла

Сверло-балеринка по дереву изготавливается из углеродистых, инструментальных, легированных сталей, которые не подходят для обработки твердых материалов: металла, кафеля, керамогранита. Но легко режут гипсокартон и пластик.

Двухрезцовая балеринка выглядит как обыкновенный циркуль. Но конструкция гораздо сложнее. Кронштейн и цилиндрический хвостовик изготовлен единой деталью. В кронштейне выполнены два отверстия. В одно устанавливается центровочное сверло. Во второе устанавливается штанга. Закрепление обоих производится винтами.

Для установки необходимого диаметра резцы перемещаются по штанге. На ней нанесена шкала нониуса. Резцедержатели также фиксируются винтами. Резцы имеют форму ножа. Косая кромка резца должна быть направлена в сторону вращения, по часовой стрелке.

Если во время работы затупилось сверло, его можно легко заменить. Если же затупились резцы, то, обладая навыками работы на заточном станке, их можно заправить. Хвостовик конструкции закрепляется в патроне электрической дрели. Стоит помнить, что небольшой мощности электроинструмента может не хватить для работы балеринкой в отличие от свёрел по металлу.

Как просверлить в плитке отверстие большого диаметра

Необходимость сверления в кафеле отверстий большого диаметра возникает при подготовке места для монтажа труб и других сантехнических коммуникаций, а также для установки электрических розеток. Чтобы просверлить в плитке такие отверстия, применяются специальные инструменты, в качестве которых могут быть использованы трубчатое сверло, сверло-балеринка по кафелю и др.

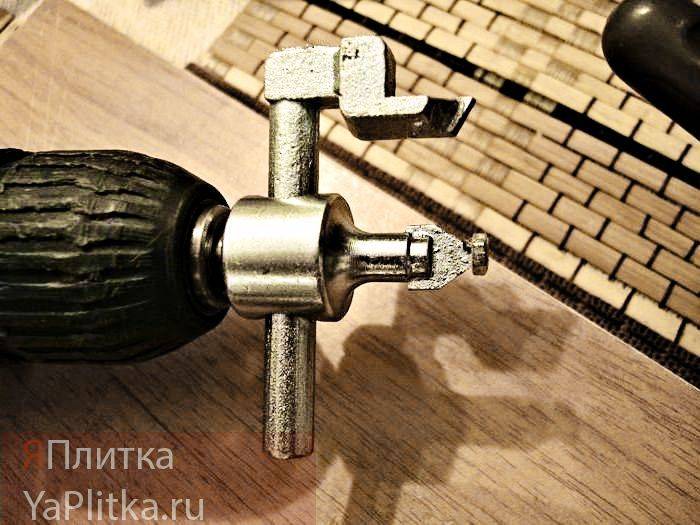

Балеринка, при помощи которой можно создавать в кафеле отверстия различного диаметра, несколько напоминает по своей конструкции сверло перовое регулируемое, используемое для работы с изделиями из древесины. Работает балеринка по принципу циркуля: центральное сверло служит для ее центровки, а рабочий резец, имеющий возможность перемещаться по специальному кронштейну, вырезает на поверхности кафеля отверстие требуемого диаметра. Регулируя положение резца, можно получать отверстия, диаметр которых находится в интервале 30–90 мм.

Высверливание отверстия балеринкой

В то же время балеринка малопроизводительна, так как работать с ней можно только на невысоких оборотах дрели. Более того, такой инструмент не слишком удобен в использовании, поскольку удерживать его в одном положении достаточно сложно.

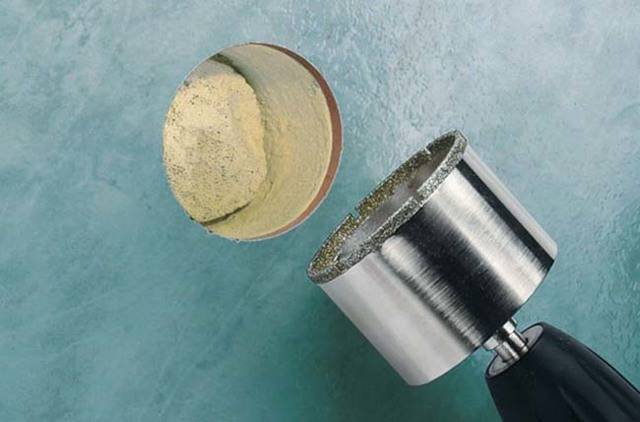

Более эффективным (но и дорогим) является сверло круговое по кафелю, которое часто называют трубчатым. На его режущую часть может быть нанесено алмазное или карбидно-вольфрамовое напыление.

Сверление кафеля трубчатым сверлом без центра начинают на малых оборотах, слегка отклоняя дрель от вертикального положения

При использовании трубчатого сверла следует придерживаться ряда правил:

Изготовление своими руками

Когда нет под рукой приспособления, способного вырезать круг из древесного материала или другого, то можно попробовать сделать его самостоятельно. Для этого понадобится цанговый держатель и набор нужного размера перовых свёрл. Цанговый держатель — это зажимной механизм, который применяется для зажима вращающегося режущего инструмента. Его можно будет сделать из болта, диаметр которого зависит от патрона коловорота, станка или дрели. Головку болта нужно обрезать, а со стороны резьбы пропилить вдоль крестообразно.

Центровое сверло затачивается на конус, а режущее — на клин. При этом конец центрового сверла должен быть длиннее на 3−5 мм.

Сверло держат две гайки: одна — зажимная, другая — направляющая. Если режутся отверстия с постоянным радиусом, то сверло к держателю можно приварить.

Устройство и принцип работы

Конструкция кругового сверла довольно проста и в основном состоит из трех частей:

Эта конструкция используется на одно- и двурезцовых моделях. Если же режущих элементов три, то в этом случае резцы закрепляются на диске круглой формы, а для изменения радиуса двигаются по пазам. Дополнительно некоторые модели могут быть оборудованы защитным кожухом, оберегающим работающего человека от летящей стружки или опилок. Также он предохраняет от поражения работника осколками при разрушении приспособления.

Теперь посмотрим, как нужно производить сверление. Центральным сверлом нужно засверлиться в намеченной заранее точке. Если материалы прочные, например, железо, кафель или ламинат, то лучше предварительно наметить место сверления обычным сверлом. Это делается для удобства, чтобы «балеринка» не соскользнула на поверхности и не поцарапала верхний слой.

Далее прорезаем дорожку нужного нам радиуса

Опять же, здесь надо обратить внимание на материал, в котором просверливаются отверстия. Если это кафель, то для предотвращения повреждения фасадной поверхности нужно сверлить на маленькой скорости и смазывать плитку водой или машинным маслом

Это позволит предотвратить повреждение кафеля и разлет осколков. Панели из кафеля нужно укладывать на ровную поверхность, иначе они треснут при усилии.

Если плитка уже прикреплена к стенам или полу, то прорезать нужно только ее, а потом поменять «балеринку» на сверло по бетону. При сверлении ламината или шпона затруднительно проходить верхний слой, но дальше идет легче. Для дерева, железа, пластика и гипсокартона особых указаний нет. Последний этап – удаление вырезанных объектов.

Помимо основных инструкций, есть еще несколько дополнительных нюансов.

Чтобы сберечь свое здоровье при работе с приспособлением для сверления круговых отверстий, нужно соблюдать нехитрые правила:

Разновидности инструмента

Кроме классического двухрезцового варианта кругового сверла, есть одно- и трехрезцовые модели. В конструкции однорезцового сверла режущая часть непосредственно закреплена на штанге. Резец и центровочная пика снабжены твердосплавными пластинами. Они облегчают работу балеринке по кафелю.

В трехрезцовых моделях резцы крепятся на круглой платформе, на которой имеются пазы. По этим пазам резцы перемещаются. На них имеется шкала. Правильно выставленный размер позволяет производить резку более точно и быстро.

В настоящее время некоторые модели оборудуют защитной решеткой из пластмассы. Она повышает эффективность работы и удобство.

Особенности работы с инструментом

Принцип работы с круговым сверлом прост. Центрирующим сверлом засверливают отверстие, а дальше в работу включаются резцы. Они постепенно проделывают узкую канавку, постепенно прорезая материал по кругу на всю глубину.

Материалы, используемые в работе с балеринкой разнообразные: дерево, ДВП, ДСП, МДФ, гипсокартон, пластик. Общий один момент — толщина детали должна быть не более 15-20 миллиметров. Этот параметр ограничен длиной резцов. Обычно производитель указывает максимальную глубину сверления на упаковке. При попытке сверлить материал большей толщины могут возникнуть проблемы с рваными краями.

Для применения инструмента с одним резцом характерно биение. Это вызвано отсутствием балансировки относительно продольной оси сверления. Особенно биение будет ощущаться при резке отверстий большого диаметра. Вырезать отверстия с помощью дрели следует на малых или средних оборотах. При работе на сверлильном станке таких проблем не возникает.

Также неудобство при работе может доставить ламинированная или шпонированная поверхность. После прохождения декоративного слоя сверление проходит без проблем.

Особенностью кругового сверла можно считать возможность регулировки диаметра. Расстояние между резцами может быть выставлено по шкале на штанге или более точно с помощью штангенциркуля. Это удобно если нужно сделать отверстие без зазоров под трубу или круглую деталь.

Разнос резцов относительно центра регулируется по отдельности. Необходимо как можно точнее выставлять режущие части. Это избавит от лишних усилий во время работы и продлит срок службы инструмента.

Как правильно выбрать и на что обратить внимание

Выбрать качественное круговое сверло достаточно легко

Главное — знать основные моменты, на которые следует обратить внимание в первую очередь, но и не упустить из виду мелочи

Конструкция, очень важный момент: балеринка по дереву бывает с одним резцом или двумя и более. Для частого использования лучше приобрести вариант с двумя или тремя режущими элементами. Такими приспособлениями легче работать и качество выполняемой обработки будет на приемлемом уровне.

Не лишней будет возможность замены отдельных частей. Недорогие круговые свёрла могут иметь цельный хвостовик с несъёмным центральным сверлом и штангой.

Металл, от его качества зависит прочность и способность выдерживать рабочие нагрузки. Качественный инструмент изготавливают из высокопрочной стали или сплавов. Форму хвостовику и держателям резцов придают станочным способом. Штанга обычно штампованная и изготовлена из такого же металла.

В дешёвых вариантах часто применяют мягкий металл или сплавы, которые могут оказаться хрупкими. Под нагрузкой детали могут деформироваться или разрушиться. Такой инструмент долго не прослужит и точности от него добиться также будет сложно.

Качество изготовления, основным признаком является отсутствие люфтов и перекосов. Все детали должны быть подогнаны друг к другу и надёжно крепиться фиксирующими винтами.

Разметка штанги качественной балеринки штампованная. Иногда деления выделяют яркой краской для лучшей видимости.

Резцы, качественные режущие элементы изготавливают из инструментальной закалённой стали. На держателях их крепят заклёпками или с помощью пайки. Цельные резцы с держателями (изготовленные из одного и того же металла) быстро затупляются и не отличаются долговечностью.

Производитель, при выборе любого инструмента и расходников, предпочтение следует отдавать известным и давно проверенным маркам и брендам. Наиболее распространённые — Topfix, Stayer, Irwin, Strum.

Приобретение регулируемого кругового сверла для использования в быту, или в случае необходимости просверлить несколько отверстий, полностью себя оправдывает. Это избавляет от необходимости приобретения дорогого инструмента, который может понадобиться всего несколько раз.

Критерии выбора

Прежде чем выбрать «балеринку», нужно знать ее основные преимущества перед остальными приспособлениями для прорезания отверстий большого размера, будь то коронки, лобзики и т. д.

Плюсы круговых приспособлений регулируемого типа:

Теперь рассмотрим параметры, на которые нужно обращать внимание при покупке

Знаменитые торговые марки заботятся о своей репутации, и их продукция будет соответствовать всем критериям качества. Поэтому лучше обратиться к официальным дилерам, чтобы деньги были потрачены не зря.

В следующем видео рассказывается о сверле «балеринка».

Что собой представляет балеринка

Режущий инструмент, в обиходе называемый балеринкой, имеет и более профессиональное название – «круговое регулируемое сверло с резцами». Сверло располагается в центральной части инструмента и используется для того, чтобы выполнить центровку отверстия. От осевой линии данного сверла отсчитывается радиус окружности, которую будут описывать резцы.

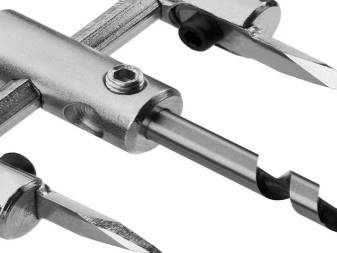

Для оснащения балеринок используются сверла первого или шнекового типа, так как конический инструмент плохо справляется с керамическими материалами и может соскальзывать с их поверхности. Результатом такого соскальзывания может стать повреждение как самого инструмента, так и поверхности плитки.

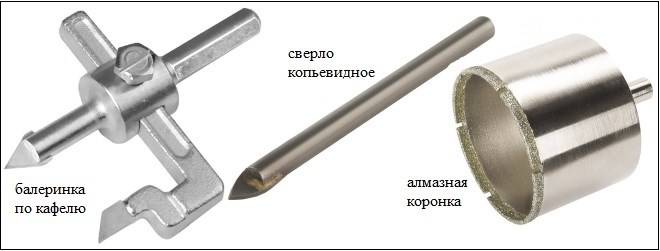

Балеринка по кафелю отличается от насадки, предназначенной для сверления отверстий в древесных материалах

Применение специальных сверл

Специальные сверла для керамической плитки используются в тех случаях, когда требуется создать отверстие небольшого диаметра. В качестве такого инструмента, если он требуется для выполнения в кафеле всего нескольких отверстий, можно использовать обычное сверло по дереву, заточив его поострее, но лучше для этих целей подойдет сверло для работ по металлу, оснащенное победитовыми напайками. Ресурсов последнего, если обеспечить его качественное охлаждение, хватит на выполнение большего количества отверстий.

Из недорогих сверл по керамике, при помощи которых удобно создавать отверстия под дюбельный крепеж, следует выделить инструменты копьевидного типа. При помощи одного такого сверла, диаметр которого может составлять до 12 мм, можно создавать до пяти отверстий в кафеле. Используя этот инструмент, следует иметь в виду, что сверлить плитку с его помощью можно только на небольших оборотах дрели.

Разновидности копьевидных сверл по кафелю и керамике

Сверлить кафельную плитку под размещение дюбельного крепежа можно также при помощи сверл, оснащенных твердосплавными пластинами, и зубчатых фрез. От обычных сверл твердосплавного типа последние отличаются тем, что их режущие пластины имеют одностороннюю и более острую заточку.Недостатками использования таких инструментов является то, что получить с их помощью качественный результат достаточно сложно, а перед сверлением центр будущего отверстия следует обязательно накернить.

Более удобным в использовании является перьевой инструмент для сверления кафеля. Преимущества такого сверла заключаются в том, что перед его применением не требуется выполнять предварительное кернение кафеля, а нацелиться им в центр будущего отверстия значительно проще. При помощи сверл для работ по кафельной плитке, режущая часть которых выполнена в форме пера, можно выполнять отверстия, диаметр которых доходит до 30 мм.

Самыми дорогими, но и отличающимися наибольшим ресурсом работы являются копьевидные сверла, на режущую часть которых нанесено алмазное напыление. Такие дорогие и надежные сверла целесообразно приобретать в том случае, когда с их помощью предстоит выполнить большой объем работ.

Сверла по кафелю трубчатые с алмазным напылением

Специалисты советуют придерживаться следующих рекомендаций при сверлении в кафеле отверстий, предназначенных для размещения дюбельного крепежа.

Где и какое сверло лучше купить?

Технические характеристики

Для изготовления приспособления используется углеродистая сталь. Она представляет собой сплав углерода с железом. Количество углерода определяет прочность инструмента, способность сопротивляться нагрузке. Для большей износостойкости, меньшей чувствительности к перегреву и деформации некоторые производители в сплав добавляют хром, кремний, вольфрам, ванадий, молибден. Например, маркировка Р6М5 указывает, что сталь, из которой может быть изготовлена фреза или сверло содержит 6% вольфрама, 5% молибдена, это увеличивает прочность.

Для прочности и увеличения срока использования наконечник сверла может иметь напайки из твёрдых сплавов. Такие приспособления дают глубину реза 30 мм, а без напаек — 25 мм.

Комфортными для работы инструмента будут обороты от 1000 об/мин до 1400 об/мин.

Балеринка, в зависимости от функциональной принадлежности, делает отверстия, радиус которых находится в диапазоне от 20 до 150 мм, при этом диаметр вырезаемого круга будет в 2 раза больше. Например, при помощи настольно-сверлильного станка или дрели балеринка для металла позволяет вырезать или сверлить отверстия в металле с радиусом от 22 до 105 мм. Толщина материала, который подвергается обработке, должна быть до 14 мм. Материалом может быть сталь, чугун, латунь, бронза, алюминий.

Как выполняется процесс резки плитки

Существует определенный алгоритм, которого следует придерживаться при использовании такого инструмента для сверления отверстий в плитке, как балеринка.

Несмотря на то, что отверстия, получаемые при помощи балеринки, отличаются не очень ровными краями, использовать ее для выполнения не слишком объемных работ вполне обоснованно. Кроме того, неровные края отверстий в дальнейшем будут скрыты наружными панелями электрических розеток и другими декоративными элементами.

Особенности

Основной особенностью сверла «балеринка» (полное название его звучит более чем внушительно – «круговое сверло регулируемого типа с резцами») является возможность изменять диаметр прорезаемой окружности. Дистанцию между режущими элементами можно регулировать при помощи вспомогательной шкалы на крепежной штанге. Если требуется максимальная точность, то здесь придётся воспользоваться штангенциркулем. Это довольно удобно, когда возникает необходимость выполнить отверстие под трубу или другую круглую деталь без люфта.

Второй отличительной чертой является количество резцов. Оно может составлять от одного до трех и от этого зависит качество обработки краев прорезаемых отверстий. Если вы приобрели регулируемое сверло с одним режущим элементом, то нужно быть готовым к тому, что инструмент будет «бить». Вибрация возрастает при увеличении диаметра вырезаемого отверстия: чем он больше, тем и биение выше. Это обусловлено тем, что балансировка относительно продольной оси отсутствует.

Характеристики металла для сверла

Процесс сверления — это механическое и физическое воздействие сверла, поэтому сырьё, из которого оно изготавливается, должно иметь такие свойства, как:
