Tables are common elements in most scientific documents, L a T e X provides a large set of tools to customize tables, change the size, combine cells, change the colour of cells and so on. This article explains how.
Contents
Introduction
Below you can see the simplest working example of a table
The tabular environment is the default L a T e X method to create tables. You must specify a parameter to this environment, tells LaTeX that there will be three columns and that the text inside each one of them must be centred.
Creating a simple table in L a T e X
The tabular environment is more flexible, you can put separator lines in between each column.
It was already said that the tabular environment is used to type tables. To be more clear about how it works below is a description of each command.
Below you can see a second example.
This example shows double vertical and horizontal lines, when properly used help to keep the information within the table well organized.
Tables with fixed length
When formatting a table you might require a fixed length either for each column or for the entire table. In the example below a fixed column width is established.
First, to use the parameters shown in the example, you must import the package array in the preamble of your L a T e X file with the next command
In the tabular environment, the parameter m <5em>sets a length of 5em for first column (1cm for the other two) and centres the text in the middle of the cell. The aligning options are m for middle, p for top and b for bottom. In standard tables new lines must be inserted manually so the table won’t stretch out of the text area, when using this parameters the text is automatically formatted to fit inside each cell.
If you don’t need to control the width of each cell, but of the entire table and then distribute the space within evenly, use the package tabularx. See the example below:
The environment tabularx is similar to tabular but more flexible, it’s available after adding the line \usepackage to the preamble. Notice that the environment opening statement is different, in the example the table width is set to 0.8 the width of the text. You can use any of the L a T e X units for such length.
The prefix inside braces | ><\raggedright\arraybackslash>X | ><\centering\arraybackslash>X | ><\raggedleft\arraybackslash>X | sets the alignment of each column: the first one to left, the second one to center and the third one to right.
Combining rows and columns
Rows and columns can be combined in a bigger cell. The example below is an example of the \multicolumn command to combine columns.
Let’s see each part of the command \multicolumn<4><|c|> \\ :
<4>The number of columns to be combined, 4 in this case. <|c|>Delimiters and alignment of the resulting cell, in this case the text will be centred and a vertical line will be drawn at each side of the cell. Text to be displayed inside the cell.
To combine rows the package multirow must be imported with
in your preamble, then you can use the \multirow command in your document:
The command multirow takes three parameters. The first one is the number of rows to be combined, 3 in the example. The second parameter is the width of the column, 4em in the example. Finally, the third parameter is the content of the cell.
Multi-page tables
If you have to insert a very long table, which takes up two or more pages in your document, use the longtable package. First, add to the preamble the line
This will make the command longtable available.
longtable behaviour is similar to the default tabular, but generates tables that can be broken by the standard L a T e X page-breaking algorithm. There are four elements long-table specific.
\endfirsthead Everything above this command will appear at the beginning of the table, in the first page. \endhead Whatever you put before this command and below endfirsthead will be displayed at the top of the table in every page except the first one. \endfoot Similar to \endhead, what you put after \endhead and before this command will appear at the bottom of the table in every page except the last one. \endlastfoot Similar to endfisthead. The elements after \endfoot and before this command will be displayed at the bottom of the table but only in the last page where the table appears.
Positioning tables
Positioning a table is easy if they’re inside a float table environment.
The parameter h! passed to the table environment declaration establishes that this table must be placed here, and override L a T e X defaults. Other positioning parameters can be passed also:
For further examples on table positioning see the Positioning images and tables article.
In this example there are a few more commands.:
\centering Centres the table relative to the float container element. \[1ex] This adds extra space to the cell.
Captions, labels and references
Tables can be captioned, labelled and referenced by means of the table environment.
There are three important commands in the example:
\caption
As you may expect this command sets the caption for the table, if you create a list of tables this caption will be used there. You can place it above or below the table. \labelIf you need to refer the table within your document, set a label with this command. The label will number the table, and combined with the next command will allow you to reference it. \refThis code will be substituted by the number corresponding to the referenced table.
Note: The document may need to be compiled more than once for the labels to work.

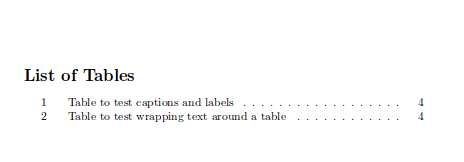

List of tables
To create a list of tables is straightforward.
The caption of each table will be used to generate this list. For languages supported by the babel package, the title «List of tables» will be translated accordingly. See the article about International language support for more info.
Changing the appearance of a table
Several table elements can be modified to achieve a good-looking document. Below you will learn how to modify the line thickness, the line colour and the background colour of the cells in your table.
Line width and cell padding
The readability of the table sometimes is improved by incrementing the column spacing and row stretch.
A description of the commands is provided below:
\setlength<\arrayrulewidth> <1mm>This sets the thickness of the borders of the table. In the example is 1mm but you can use other units, see the article Lengths in LaTeX for a complete list. \setlength<\tabcolsep> <18pt>The space between the text and the left/right border of its containing cell is set to 18pt with this command. Again, you may use other units if needed. \renewcommand<\arraystretch> <1.5>The height of each row is set to 1.5 relative to its default height.

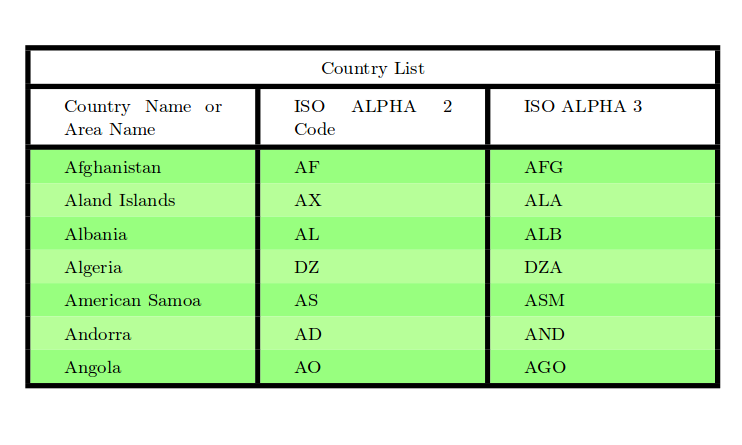

Colour alternating rows
It is a common practice to use two colours for alternating rows in a tables to improve readability. This can be achieved in L a T e X with the package xcolor and the table parameter.
Notice the braces right before the command
and after the tabular environment. The command \rowcolors takes three parameters each passed inside braces:
See the xcolor package documentation (at the further reading section) for a list of available colours and how to create your own. In the example the colours green and yellow are mixed in different proportions.
For the command to work make sure to add
to the preamble of your L a T e X file.
Colouring a table (cells, rows, columns and lines)
All elements in a table can be customized to use a specific colour. Again, this functionality is provided by xcolor so you must add
to the preamble. Below you can see an example.
Below is a description about how to change the colour of each element in the table:
Reference guide
quick description of parameters in the tabular environment
Tables can be created using tabular environment.
where options can be:
To separate between cells and introducing new lines use the following commands:
В этом блоге публикуются заметки и решения, найденные в процессе работы, освоения и жизни в дистрибутиве Debian GNU/Linux.
Набор таблиц в ЛаТеХе: Tables in LaTeX
Кое-кто из комментаторов ниже распалялся по поводу того, что, дескать, «всё уже давно написано, читайте книжки». Я ещё раз уточню свою позицию по этому поводу: время тыкания людей в пудовые талмуды и дурно написанные мануалы прошло. Документация, как и программы, должны быть повёрнуты к пользователю лицом. Методические пособия типа этого помогут людям начать разбираться с предметом, подталкивая к изучению книг и делая кривую обучения более пологой.
Небольшое введение в ЛаТеХнические таблицы
Таблица в LaTeX в идеологическом смысле очень похожа на рисунок: есть окружение \begin < table >. \end < table >, которое собственно и содержит все «опознавательные знаки» вроде подписи и ссылки, и собственно сама таблица \begin < tabular > <|rlc|>. \end < tabular >.
Поэтому окружений для создания таблиц в LaTeX два: \begin < tabular > <|rlc|>. \end < tabular >, которое управляет тем, как выглядит таблица, и \begin < table >. \end < table >, которое даёт вам возможность оформить заголовок таблицы с помощью команды \caption <> и поставить на таблицу ссылку с помощью привычной команды \label <>.
Набор простой таблицы в LaTeX
Например, если нам не требуется ссылка на таблицу или подпись под ней, тогда достаточно только окружения \begin < tabular >. \end < tabular >. Окружение tabular создаст простую таблицу, без подписи и ссылки. Вот пример кода простой таблицы в ЛаТеХе.
Колонки отделяются символом &, строки в таблице заканчиваются двойным слешем \ после крайней колонки. А вот как таблица выглядит в документе:
Здесь есть партизанская засада: если вы внутрь окружения tabular поставите метку командой \label <>, а потом сошлётесь на неё, то получите совсем не то, что ждёте. Ссылка в тексте укажет на номер раздела, а вовсе не таблицы.
Тут-то мы и вспоминаем про замечательное окружение table, которое позволяет оформить таблицу с подписью и ссылкой. Вот как наша таблица будет выглядеть с этим окружением:
Вот как это выглядит в документе:
\ref < tabl:Textssylki >чтобы ваша ссылка не уехала на другую строчку.
Управление видом таблицы в LaTeX
Точное размещение таблиц
Размеры колонок в таблице LaTeX
Сама по себе таблица находится в окружении \begin < tabular > <|rlc|>. \end < tabular >. Здесь вертикальная линия обозначает отделение линией столбцов, а RL и С выравнивание соответственно по правому / левому краю и по центру.
Если столбец слишком широкий, можно задать его ширину с помощью выражения p<0.7 \linewidth >, которое сделает столбец шириной в 70\% от ширины линии, например так: \begin < tabular ><|p<0.4 \linewidth >p<0.4 \linewidth >> сделает таблицу с двумя колонками по 40\% от ширины линии и отчеркнёт вертикальными линиями по бокам.
Подписи и ссылки на таблицы
Важное замечание о порядке следования \label и \caption Если поставить \label < tab:some_table >до \caption <. >, то даже при использовании окружения table в ссылке будет выдаваться не номер таблицы, а номер раздела.
Объединение нескольких колонок в одну
А вот как эта таблица будет выглядеть в документе:
Это может пригодиться особенно в длинных таблицах, которые простираются на несколько страниц и которые нужно переносить со страницы на страницу.
Многостраничные таблицы
Время от времени таблицы становятся длинными до неприличия и не влезают в одну страницу. Чтобы сделать многостраничную таблицу в LaTeX, используем пакет расширений \usepackage , который подключаем в преамбуле документа (там, где остальные команды типа \usepackage ). В остальном всё то же самое, как и раньше, только используем окружение longtable вместо table. Вот пример:
Вот как это выглядит в документе:
Стоит упомянуть, что если столбец слишком широкий, можно задать его ширину вот так: \begin < longtable >[h]> с помощью выражения p<0.7 \linewidth >, которое сделает столбец шириной в 70% от ширины линии.
Как-то напрягает ширина столбца в 0.7\linewidth. Не мелковато получится?
В TeX’е этот материал есть или только тут, в html?
В тексте статьи везде «\textbf» вместо соответствующего выделения жирным шрифтом
Если не трудно, расскажите как делать вертикальные подписи в шапке таблицы. Иногда бывает нужно.
2 uleysky > Как-то напрягает ширина столбца в 0.7\linewidth. Не мелковато получится? Хотя да… Ширина в 70 % строки — это серьёзно.
> В TeX’е этот материал есть или только тут, в html? Скорее всего, он как раз в TeX’е и есть, просто тут стоит какой-то хитрый конвертер LaTeX → HTML, в котором есть немного недочётов.
Действительно, команды \textit, \textbf и т. п. в тексте статьи не дают ожидаемого результата. Плюс, после названий команд (без аргументов, с аргументами всё в порядке) в тексте остаётся вертикальная черта ( | ), скорее всего, это что-то с интерпретацией \verb’а.
В таблице из раздела «Набор простой таблицы в LaTeX» там не весь второй столбец полужирным шрифтом набран, хотя в исходнике — именно так.
В таблице из раздела «Таблицы с объединением столбцов» не совсем тот результат, что должен давать приведённый исходник. Ячейка «Нестандартные болты» не растянута на две строки.
Может лучше получившиеся таблицы давать в виде картинок?
> Попробуйте такое в книжках разыскать, и я пожелаю вам удачи.
книга М.Гуссенс, Ф.Миттельбах, А.Самарин «Путеводитель по пакету LaTeX и его расширению LaTeX2e» стр. 155 пункт 5.6.4
> Попробуйте такое в книжках разыскать, и я пожелаю вам удачи.
Еще одна книга: Котельников И. А., Чеботаев П. З. «LaTeX по-русски», 3-е издание, 2004 г., стр. 288
> Попробуйте такое в книжках разыскать, и я пожелаю вам удачи.
Еще книга: Роженко А. И. «Искусство верстки в LaTeX’е», 2005 г., стр. 144.
В книге Евгения Балдина тоже про это есть. Так что почти во всех книгах про LaTeX на русском есть про таблицы (и даже больше и порой несколько понятней). В книге Львовского действительно про таблицы написано маловато, но она и была написана довольно давно, одной из самых первых (1-е издание).
Таблица «Нестандартные болты для левой резьбы», изображенная на Вашей странице, не совсем соответствует тому, что получается в результате исполнения указанного Вами же кода на LaTeX’e (с необходимой преамбулой разумеется). Не соответствует она как раз в существенной части.
Может быть в html-коде надо что-то подправить? ТщательнЕе надо.
К вопросу о том, чем должна быть повернута к пользователю документация. Я неплохо разбираюсь в LaTeX’e, но не сразу (каюсь) понял что это за окружения такие \textbf и \textbf
. Впрочем, может быть новички сразу поймут что это такое.
В общем, я так думаю, что это всё писано под LaTeX (стиль кавычек, \textbf и компания), а потом прогнаное через конвертер (или в самом блоге стоит конвертер) в HTML, в котором есть кучка багов.
По крайней мере, ясно, почему в «Нестандартных болтах» не та таблица: конвертер не воспринял тот хак с растянутым столбом. Так как эту штуку будет довольно трудно сделать, то лучше залезть и руками поправить ( colspan = 2 или что-то в этом роде).
>В общем, я так думаю, что это всё писано под LaTeX (стиль кавычек, \textbf и компания), а потом прогнаное через конвертер (или в самом блоге стоит конвертер) в HTML, в котором есть кучка багов.
>По крайней мере, ясно, почему в «Нестандартных болтах» не та таблица: конвертер не воспринял тот хак с растянутым столбом. Так как эту штуку будет довольно трудно сделать, то лучше залезть и руками поправить (colspan = 2 или что-то в этом роде).
Все это совершенно очевидно. Но автор блога ругает в частности Кручинина (я с ним не знаком и не являюсь его апологетом) за документацию (в значительной степени справедливо) и других. Так пусть посмотрит на себя со стороны. И, если эта страница и есть то лицо, которым повернута документация к пользователю, то искаженная гримасой. Возможно я ошибаюсь.
Впрочем, автор все-таки делает полезное дело. Сам не люблю «вордодятлов». Просто полагаю, что если уж делаешь работу, то делай ее не наспех. (Имею интерес относительно Дебиана и у меня возникает вопрос, а не пишет ли автор блога (Михаил) заметки о Дебиане так же как и о LaTeX’e, и не стоит ли вместо этого почитать другую, в частности оригинальную, документацию.) Защита диссертации не может служить оправданием. Есть очень хороший принцип «Исповедуй то, что проповедуешь».
Кстати, книга Котельникова и Чеботаева, по-моему, вполне повернута к читателю лицом. Содержит очень много примеров, начиная от самых простых. Правда там целая страница посвящена окружению «verse», которое позволяет набирать стихи. Это, конечно, очень большой ее недостаток, и поэтому она совершенно не пригодна для изучения LaTeX’а. Кроме того, там нет значка диаметра.
Хотя, справедливости ради надо отметить, что для тех, кому СРОЧНО надо написать диплом или диссертацию в LaTeX’e, это действительно не совсем подходит.
2 uleysky комментирует. Как-то напрягает ширина столбца в 0.7\linewidth. Не мелковато получится? В самый раз 🙂
В TeX’е этот материал есть или только тут, в html? Как ниже в комментариях уже попеняли, именно в ЛаТеХе это и пишется, а потом переводится в HTML. Я не большой спец в этом деле, признаться.
2 yuriy.petrovskiy комментирует. В тексте статьи везде «\textbf» вместо соответствующего выделения жирным шрифтом Каюсь, упустил, поправил. Спасибо!
2 Hina-Ichigo комментирует. Скорее всего, он как раз в TeX’е и есть, просто тут стоит какой-то хитрый конвертер LaTeX → HTML Обычный latex2html, и я им не сильно часто пользуюсь.
Плюс, после названий команд (без аргументов, с аргументами всё в порядке) в тексте остаётся вертикальная черта (|), скорее всего, это что-то с интерпретацией \verb’а. Нет, это я пропустил после конвертации. Моя вина. Уже починил. Спасибо, что отозвались.
В таблице из раздела «Набор простой таблицы в LaTeX» там не весь второй столбец полужирным шрифтом набран, хотя в исходнике — именно так. Согласен. Ближе к концу месяца выкрою полчаса и сделаю таблицы картинками.
2 kean комментирует. Может лучше получившиеся таблицы давать в виде картинок? У меня была такая мысль, но времени было очень-очень мало.
2 Анонимный комментирует. книга М.Гуссенс, Ф.Миттельбах, А.Самарин «Путеводитель по пакету LaTeX и его расширению LaTeX2e» стр. 155 пункт 5.6.4 Хм. (и ниже). Упрёк принят. Экспрессию убрал :-)))
2 Анонимный комментирует. Может быть в html-коде надо что-то подправить? ТщательнЕе надо. Я часть текста ради подсветки сохранял как HTML из Kile, вот и результат. Про тщательнее совершенно справедливо. 🙂
2 Анонимный комментирует. К вопросу о том, чем должна быть повернута к пользователю документация. Лицом, а не мануалом 🙂 Но про тщательнее уже принял меры.
2 Hina-Ichigo комментирует. В общем, я так думаю, что это всё писано под LaTeX Ну естественно.
И, если эта страница и есть то лицо, которым повернута документация к пользователю, то искаженная гримасой. Это не совсем то лицо, но оно (лицо) хочет быть лучше. И старается это делать. На фоне написания кандидатской диссертации, 4 трудов в конференцию и 3 научных статей, не считая раздачи пинков студентам, дипломнику и некоторым нерадивым начальникам в числе 8 штук.
Так что вы в автора-то помидором кидать обождите :-))
Впрочем, автор все-таки делает полезное дело. Он старается, да.
Имею интерес относительно Дебиана и у меня возникает вопрос, а не пишет ли автор блога (Михаил) заметки о Дебиане так же как и о LaTeX’e Я не говорю, что мои заметки идеальны. Они просто есть, и я стараюсь (и надеюсь на вашу помощь) сделать их лучше. Пишу о том, что работает и что делал я собственными руками. Может, изобретая по ходу велосипеды и иногда допуская ошибки.
Но кто же из нас не ошибается?
2 Анонимный комментирует. Кстати, книга Котельникова и Чеботаева, по-моему, вполне повернута к читателю лицом. Это да, очень достойная книжка, только в сети её найти не просто.
Выражаю благодарность комментаторам за большое количество помидоров, брошенных в сторону автора 🙂 Ошибки поправил, комментарии постарался учесть. Планирую через некоторое время заменить таблицы на рисунки.
Эту фразу, так же как и про отсутствие документации, написал Евгений Балдин в своих статьях двухлетней давности. Документация по disser уже есть.
>Выражаю благодарность комментаторам за большое количество помидоров, брошенных в сторону автора 🙂 Ошибки поправил, комментарии постарался учесть. Планирую через некоторое время заменить таблицы на рисунки.
Вооот! Приятно иметь дело с адекватным человеком! Будем читать про Дебиан и дальше.
В благодарность предлагаю Вам Михаил полезные на мой взгляд ссылки (их у меня очень много): http://www.ctan.org/tex-archive/help/Catalogue/catalogue.html http://www.ctan.org/tex-archive/help/Catalogue/alpha.html http://www.ctan.org/tex-archive/help/Catalogue/bytopic.html Знаю Ваше отношение к CTAN (но там ведь такие же люди как и Вы, делают работу наверное бесплатно). Я этими страницами активно пользуюсь для поиска информации и документации. Кстати, про документацию к пакету «disser». Каждый желающий может посмотреть на «документацию» к этому пакету и составить свое мнение по этому поводу: http://www.ctan.org/tex-archive/help/Catalogue/entries/disser.html
http://www.ctan.org/tex-archive/info/ Здесь, правда, надо примерно знать что и где искать. Но тут этого очень много. Например:
Все возможные (и невозможные) символы: http://www.ctan.org/get/info/symbols/comprehensive/symbols-a4.pdf
Очень хорошее руководство про то, как набирать математику: http://www.ctan.org/get/info/math/voss/mathmode/Mathmode.pdf
Как вставлять графику: http://www.ctan.org/get/info/epslatex/english/epslatex.pdf
И еще очень много чего: http://www.ctan.org/get/info/gentle/gentle.pdf http://tug.ctan.org/cgi-bin/ctanPackageInformation.py?id=impatient http://www.ctan.org/get/info/l2tabu/english/l2tabuen.pdf
Я, кстати, уже перешел на KOMA-Script: http://www.ctan.org/tex-archive/help/Catalogue/entries/koma-script.html Это замена стандартным классам article, report, book (развитие которых заморожено). KOMA-Script активно развивается.
Пользуюсь разработками Александра Роженко: http://www.ctan.org/tex-archive/help/Catalogue/entries/ncctools.html http://www.ctan.org/tex-archive/help/Catalogue/entries/ncclatex.html (правда классом ncclatex не пользуюсь, пользуюсь KOMA-Script)
Ну и разумеется для презентаций пользуюсь классом beamer (весьма достойная вещь): http://www.ctan.org/tex-archive/help/Catalogue/entries/beamer.html
Начало стандартной преамбулы (у меня, для статьи на русском, хотя в основном пишу на английском):
\documentclass[a4paper,11pt] % Это класс «статья» от KOMA-Script
\usepackage[cp1251] % Instead of «cp1251» may be «koi8r» etc \ifpdf\usepackage % Makes PDF files, generated by pdflatex «searchable and copyable» in Adobe Reader and other compliant PDF viewers (MUST be loaded before «fontenc» package. ) \fi \usepackage[T2A] \usepackage[english,russian]
Использую и другие пакеты. Здесь отсутствует пакет «caption». Он не нужен, т. к. используется класс от KOMA-Script. Там команда \caption определяется отдельно и так же как и в пакете «caption» допускает самые разнообразные настройки.
2 Анонимный комментирует. Эту фразу, так же как и про отсутствие документации, написал Евгений Балдин в своих статьях двухлетней давности. Документация по disser уже есть. Учту и посмотрю. Пакет-то хороший, я сейчас в нём свой диссер оформляю.
2 Version3nix комментирует. Пока читал сознание перевернулось несколько раз. Эвон как. Отчего ж? 🙂
2 Programmaster комментирует. Первое, что бросилось в глаза — ты, virens, забыл обрамить основное тело поста в span Нет, не забыл. Просто там столько всяких span-ов понакручено, что где-то fullpost-овский закрывающий span теряется. Сегодня только благодаря шаманским пляскам вроде всё закрыл. Редактировать теперь страшно :-)))
на главной показан пост полностью, что, естественно, не есть хорошо. Ага, грузится долго, это я согласен.
P.S. Твои правки вношу в статьи. Пока остановился на «Эмуляторы для Linux: быстрый обзор».
2 Анонимный комментирует. Вооот! Приятно иметь дело с адекватным человеком! А я разве прыгал по сцене с криком «Дывелоперс, дывелоперс»? :-))
В благодарность предлагаю Вам Михаил полезные на мой взгляд ссылки (их у меня очень много) Отлично! Большущее спасибо, я такие ссылки очень люблю!
Внести обещаю не сразу (до конца января у нас аврал), но обязательно внесу чуток позднее. Отгрузка ссылок в комментарии очень приветствуется!
Кстати, про документацию к пакету «disser». Чувствую, что придётся писать её мне. 🙂
Ну и разумеется для презентаций пользуюсь классом beamer (весьма достойная вещь): Я про неё писал и сам пользуюсь. Но мне в лаборатории сказали так: Миша, на конференции МИФИ твои презентации будут в PowerPoint. Без базару 🙂
2 Анонимный комментирует. \documentclass[a4paper,11pt] % Это класс «статья» от KOMA-Script Я хотел бы использовать минимум сторонних классов.
\ifpdf\usepackage % Makes PDF files, generated by pdflatex «searchable and copyable» Занятно. Я использую dvipdfmx для конвертирования в PDF и всё работает. На русском ещё использую usefont.
Ещё раз выражаю благодарность уважаемым комментаторам за полезные ссылки и конструктивные идеи. Я их обязательно учту при правке статей этого цикла, так что не стесняйтесь отгружать их в комментарии.
Еще полезные ссылки на CTAN:
Short Course by George Gratzer: http://www.ctan.org/tex-archive/info/Math_into_LaTeX-4/
За longtable спасибо, приходильсь мучаться.
linewidth это ширина строки, никак не линии. и никак не дядя Кнут, а профессор Кнут.
потом, здесь все про ручное выравнивание ширины столбцов стаблицы. однако, имеется окружение tabularx, которое может делать выравнивание ширины столбцов автоматически. про него нет ни слова. не говоря уже про другие окружения для табличного оформления.
Вы, очевидно, никогда не читали М. Гуссенс, Ф. Миттельбах, А. Самарин. «Путеводитель по пакету LaTeX и его расширению LaTeX2e»
Примеры в представленной заметке дико примитивные.
В своих работах часто сталкивался с необходимостью создания больших и сложных таблиц с разделением по страницам, с кучей текста в ячейках, потому без tabularx получается плохо.
Вообще сильно помогает emacs + table.el
Подскажите, пожалуйста, как сделать таблицу с заголовком, но без номера. Мне нужно, чтобы она вообще не участвовала в нумерации. Суть проблемы в том, что таблица, которую мне нужно вставить слишком широкая. она не помещается на страницу. Я решила разбить ее на две части: одна из них Таблица с номером и названием, вторая соответственно Продолжение без номера. Может есть какой то другой способ? Подскажите, пожалуйста, буду очень благодарна 🙂
чтобы окружение minipage стало доступным, следует подключить пакет footnpag
P.S. у вас плохая привычка не указывать, какие пакеты нужно подключать в преамбуле. новичкам эти сведения нужны обязательно.
Привет!Спасибо. А как подсчитать общее число рисунков и таблиц в диссере?
Почему у меня не отображается номер таблицы? задаю \label в окружении \begin
\end
\caption отражается, а номер таблицы \label ну никак не хочет!
в чем дело может быть, подскажите?!
Как увеличить размер шрифта в латехе?
для поворота часто удобно юзать окружение landscape
Уважаемый автор, пожалуйста добавить в свою статью следующее:
Путем экспериментов со связкой MikTex 2.8 + WinEdt я выяснил, что если поставить \label до \caption<. >, то даже при использовании окружения table в ссылке будет выдаваться не номер таблицы, а номер раздела.
«если поставить \label до \caption<. >»
У меня (texlive, debian lenny / ubuntu hardy heron) в таком случае номер в ссылке вообще отсутствует, причём не только для окружения table, но и для figure.
А как сделать, чтобы 4 системы уравнений были в два столбика написаны?:(( помогите:)
Можно, например, в виде четырёх блоков в таблице (тогда, в принципе, можно пронумеровать каждую систему отдельно): \begin
\begin \parbox<0.45\linewidth> <$$ \left\ < \begin A [x] &+& B [y] &=& C \\ D [x] &-& F [y] &=& E \\ \end \right. $$> & \parbox<0.45\linewidth> <$$ \left\ < \begin A [x] &+& B [y] &=& C \\ D [x] &-& F [y] &=& E \\ \end \right. $$> \\ \parbox<0.45\linewidth> <$$ \left\ < \begin A [x] &+& B [y] &=& C \\ D [x] &-& F [y] &=& E \\ \end \right. $$ > & \parbox<0.45\linewidth> <$$ \left\ < \begin A [x] &+& B [y] &=& C \\ D [x] &-& F [y] &=& E \\ \end \right. $$ > \\ \end \end
Присоединяюсь к предложению от 13.08.2010 15:34:00, сама ломала голову в течение получаса над тем, что же я делаю не так 🙁
@Анонимный комментирует. Присоединяюсь к предложению от 13.08.2010 15:34:00, сама ломала голову в течение получаса над тем, что же я делаю не так Добавлено! Спасибо за ценный комментарий и пинок автору 🙂 Он это ценит!
Весьма неплохо, еще бы показали, что-нить из красивого оформления таблицы.Границы двойными линиями, выделение цветом и т.д.
Подскажите пожалуйста, как сделать таблицу шириной во всю страницу, если текс сделан в 2 столбца?! Заранее спасибо.
Подскажите, пожалуйста, как сделать несколько таблиц в ряд! Пыталась воспользоваться окружением minipage: \begin<0.45\linewidth> \begin
[h] \begin . \end \end
\end Но компилятор выдает ошибку: Not in outer par mode. Если убрать оттуда окружение table, то все работает, но команда \caption тогда подписывает таблицу как «рис.» Как быть?
подскажите пожалуйста можно ли набрать таблицу с невидимыми полями??
Весьма неплохо, еще бы показали, что-нить из красивого оформления таблицы.
подскажите пожалуйста можно ли набрать таблицу с невидимыми полями??
Так, пост переделан, хотя материал остался тот же самый.
Прибил баг в посте: оказывается, команда \rotatebox требует пакета \usepackage. А я и не знал 🙂
Кусочек «Таблицы с объединением столбцов» вынесен в отдельный пост «Продвинутые таблицы в LateX», где содержится дополнительный материал, накопившийся в моих черновиках за это время.
Вопрос нубский может: как изменить размер шрифта в заголовке таблицы. Где написано «Table 1. Bla bla bla»
Добавьте, пожалуйста, ссылки на «Таблицы с объединением столбцов» и «Продвинутые таблицы в LateX»,
Добавьте, пожалуйста, ссылки на «Таблицы с объединением столбцов» и «Продвинутые таблицы в LateX»
Добавил ссылки. Спасибо за поправку.
@Vlad Salat комментирует.
Влад, если я правильно понимаю, то ты хочешь разместить смаштабированную страницу внутри другой страницы. Одним landscape-ом и minipage-м тут не отделаешься.
Я такое делаю с помощью pdfpages: грубо говоря, делаешь страницу в латехе как ты хочешь, потом компилируешь её в PDF, и с помощью пакета pdfpages вставляешь в другой документ как картинку (векторную). Оно так проще.
